6 Технические характеристики
Руководство по монтажу
36
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU
6 Технические характеристики
Часть текущих технических характеристик доступна на регио-
нальном веб-сайте Daikin (со свободным доступом). Полные
технические характеристики доступны на бизнес-портале Daikin
(требуется аутентификация).
6.1 Данные на заводской табличке

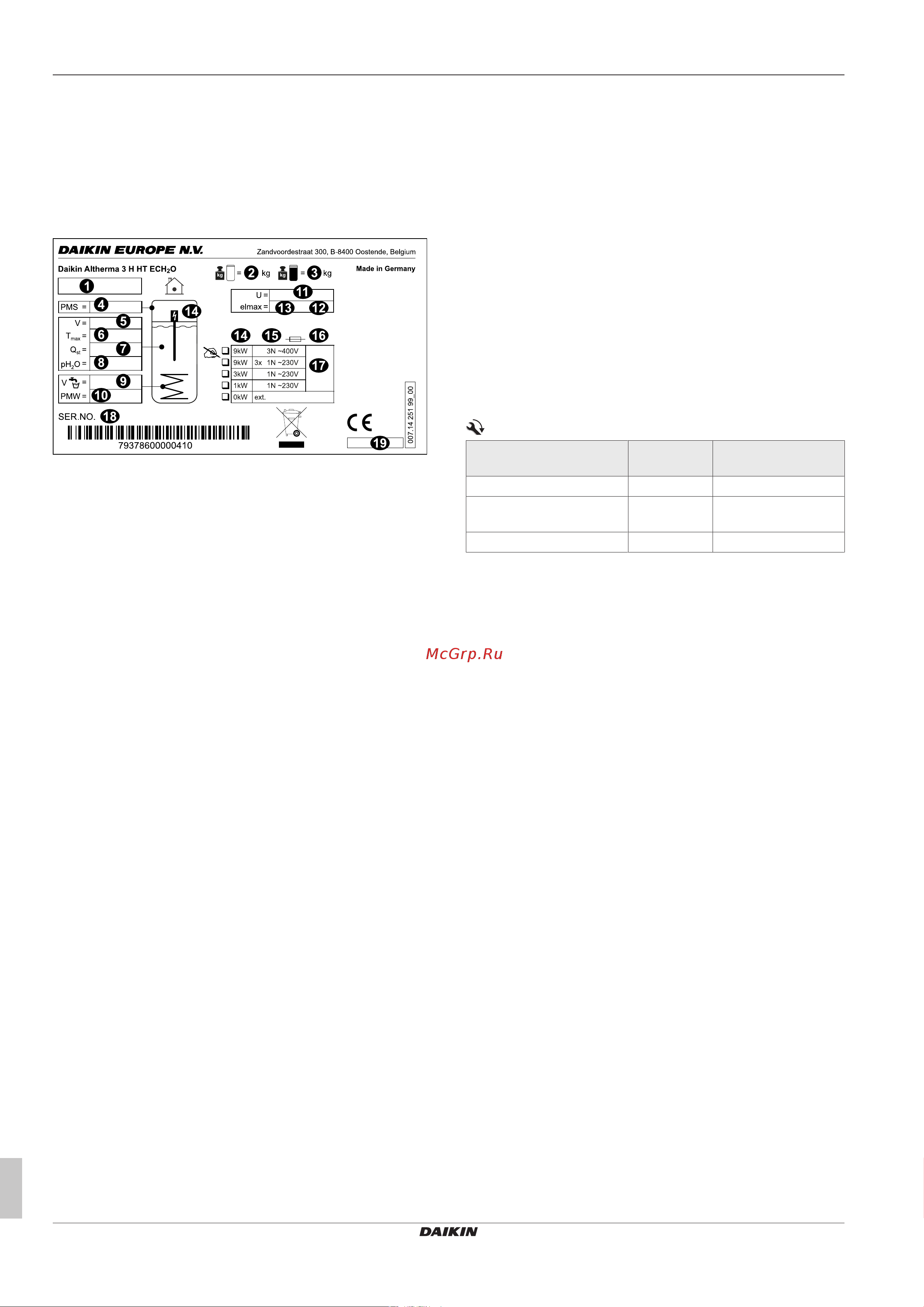

Рис.6-1 Заводская табличка
1 Тип устройства
2 Собственная масса
3 Общий вес в заполненном состоянии
4 Макс. допустимое рабочее давление PMS (отопление)
5 Общая емкость бака
6 Макс. допустимая рабочая температура T
max
7 Расход тепла в режиме ожидания в течение 24часов
при температуре 60°C (бак-накопитель) Q
st
8 Рабочее давление воды в баке pH
2
O
9 Номинальная емкость питьевой воды
10 Макс. рабочее давление PMW (санитарно-техническое
оборудование)
11 Номинальное напряжение U
12 Степень защиты
13 Потребление электрической мощности elmax
14 Резервный нагреватель (дополнительно)
15 Класс защиты резервного электронагревателя (допол-
нительно)
16 Защита резервного электронагревателя (дополнитель-
но)
17 Мощность / электропитание резервного нагревателя
(дополнительно)
18 Серийный номер (указывайте в случае претензий и
запросов)
19 Дата производства
6.2 Моменты затяжки
Деталь Размер
резьбы
Моменты затяжки в
Нм
Датчик температуры Все Макс. 10
Подключения гидравличе-
ской системы (вода)
1" 25 – 30
Резервный нагреватель 1,5" Макс. 10 (вручную)
Таб.6-1 Моменты затяжки
