3 Установка и монтаж
Руководство по монтажу
25
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU

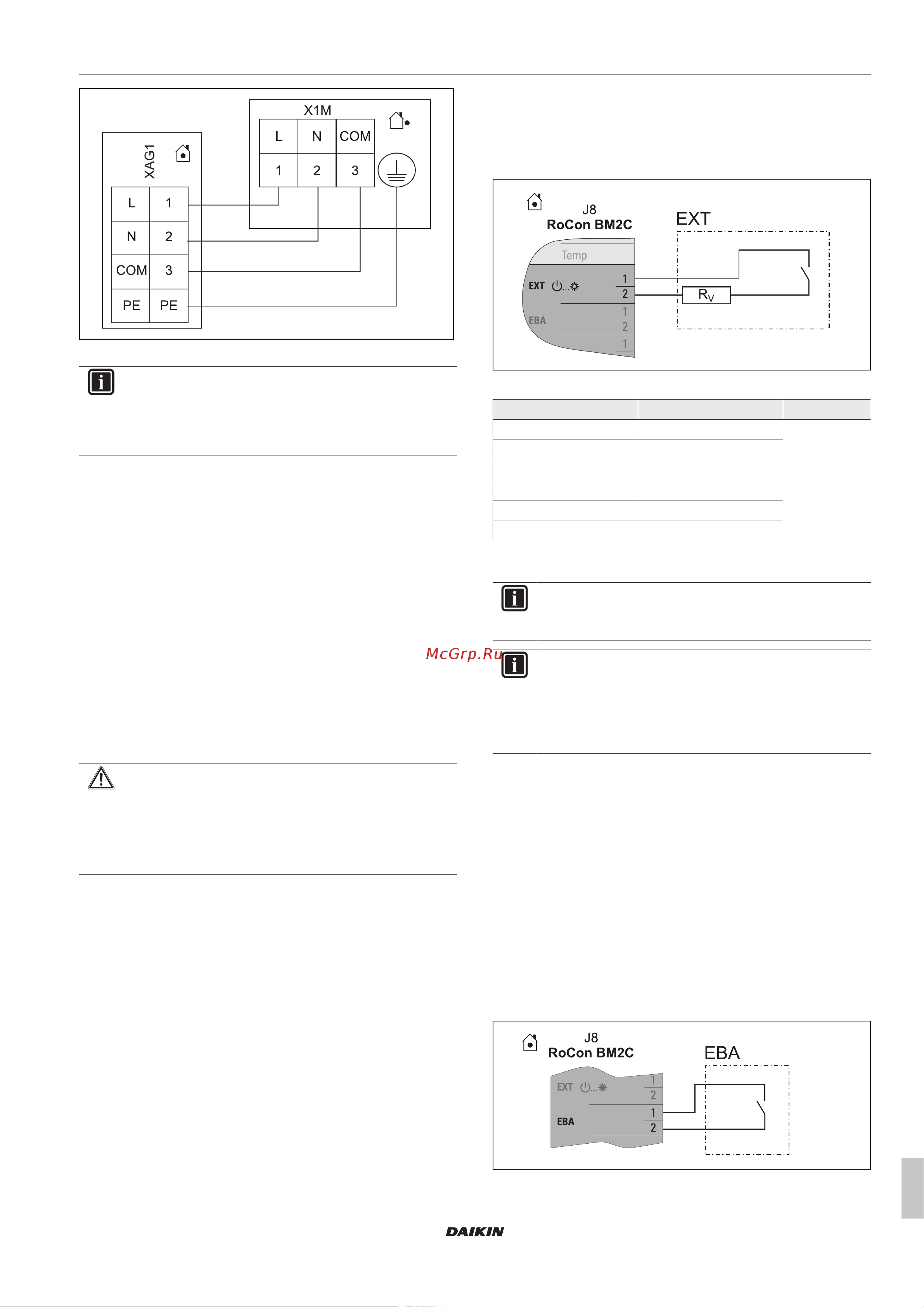

Рис.3-38 Подключение наружного блока теплового насоса
ИНФОРМАЦИЯ
При отключении наружного блока теплового насоса по-
средством предписанного энергоснабжающим пред-
приятием (EVU) коммутационного устройства внутрен-
ний блок не отключается.
3.7.6 Подключение датчика наружной
температуры (опционально)
Наружный блок теплового насоса оснащен встроенным датчи-
ком наружной температуры, который используется для регули-
рования температуры подачи с компенсацией погодных условий
с функцией защиты от замерзания. С помощью дополнительно-
го датчика наружной температуры можно дополнительно опти-
мизировать погодозависимое регулирование температуры пода-
чи.
▪ Выберите местонахождение примерно в одной трети высоты
здания (минимальное расстояние от земли: 2м) на самой хо-
лодной стороне здания (север или северо-восток). При этом
исключите близость к внешним источникам тепла (дымоходы,
вентиляционные шахты) и прямой солнечный свет.
▪ Установите датчик наружной температуры так, чтобы выход
кабеля был направлен вниз (предотвращает попадание вла-
ги).
ПРЕДОСТЕРЕЖЕНИЕ
Параллельная установка датчика и силового кабеля в
трубе для электропроводки может привести к значи-
тельным нарушениям нормальной работы внутреннего
устройства.
▪ Всегда прокладывайте кабель датчика отдельно.
1 Подключите датчик наружной температуры к двухжильному
кабелю датчика (минимальное поперечное сечение 1мм
2
).
2 Проложите кабель датчика к внутреннему блоку.
3 Выполните этапы установки, описанные в Глава 3.7.4.
4 Подключите провод датчика к клеммной колодке XTA1 (см.
Глава 3.7.2).
5 В контроллере RoCon+ HP установите параметр [Outside
temperature sensor] на «On» [→Main menu →Configuration
→Sensors].
3.7.7 Внешний переключающий контакт
С помощью подключения внешнего переключающего контакта
(Рис. 3-39) возможно переключение режима работы внутреннего
блока.
Переключение активного режима работы осуществляется с по-
мощью изменения значения сопротивления (Таб. 3-3). Переклю-
чение режима работы сохраняется только на время замыкания
внешнего переключающего контакта.
Режим работы действует для прямого контура внутреннего бло-
ка, а также для всех остальных контуров отопления, опциональ-
но подключенных к устройству.
Если активированы специальные функции, например,«Manual
operation», то сигналы входа не обрабатываются.
Рис.3-39 Подключение переключающего контакта EXT
Режим работы Сопротивление RV Допуск
Standby <680Ом ±5%
Heating 1200Ом
Reduce 1800Ом
Summer 2700Ом
Automatic 1 4700Ом
Automatic 2 8200Ом
Таб.3-3 Величины сопротивления для обработки сигнала
EXT
ИНФОРМАЦИЯ
При значениях сопротивления выше значения для
«Automatic 2» вход не учитывается.
ИНФОРМАЦИЯ
Благодаря встроенной в контроллер RoCon+ HP функ-
ции [Heating support (HZU)] (см. руководство по эксплу-
атации контроллера) отсутствует необходимость в со-
единении подключения EXT с подключением блокиру-
ющего контакта горелки гелиосистемы.
3.7.8 Внешний сигнал запроса (EBA)
При подключении переключающего контакта EBA к внутреннему
блоку (Рис. 3-40) и соответствующей настройке параметров в
его контроллере RoCon+ HP возможно генерирование запроса
на тепло через внешний переключающий контакт. При замыка-
нии переключающего контакта внутренний блок переключается
в режим нагрева. Температура подачи регулируется [→Main
menu →Configuration →Heating] по температуре, настроенной в
параметре [Feed temperature, heating mode].
Переключающий контакт EBA имеет приоритет перед запросом
от комнатного термостата.
В режиме охлаждения, режиме ожидания, ручном режиме и лет-
нем режиме сигналы переключающего контакта не обрабатыва-
ются. Кроме того, не учитываются и пределы нагрева.
Рис.3-40 Подключение переключающего контакта EBA
