![Karcher HKS 100 FO [105/112] Arkusz wymiarów stelaża obrotowego](/img/pdf.png)
Karcher HKS 100 FO [105/112] Arkusz wymiarów stelaża obrotowego
![Karcher HKS 100 LM [105/112] Arkusz wymiarów stelaża obrotowego](/views2/1008008/page105/bg69.png)
Polski 105

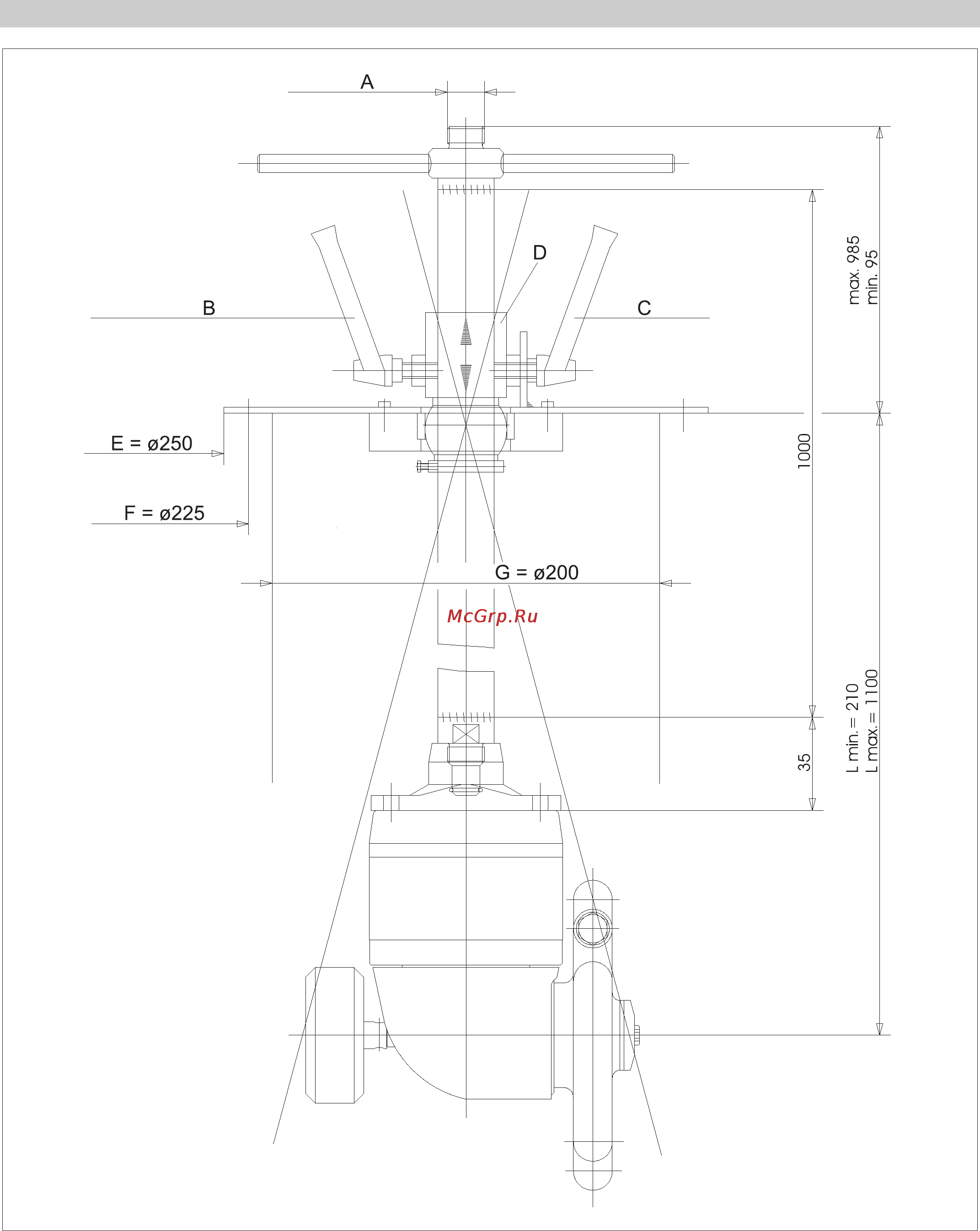

APrzyłącze wysokociśnieniowe M22x1,5
B Przetyczka ustalająca z regulacją
wysokości
C Przetyczka ustalająca nachylenie
D rysunek przesunięty o 90°
EKołnierz
FKoło osi z 6 otworami (średnica 9 mm)
G Minimalna średnica doprowadzenia
Arkusz wymiarów stelaża obrotowego
