Karcher HKS 100 FO [79/112] Måttblad komponenter för stativ
![Karcher HKS 100 FO [79/112] Måttblad komponenter för stativ](/views2/1008008/page79/bg4f.png)

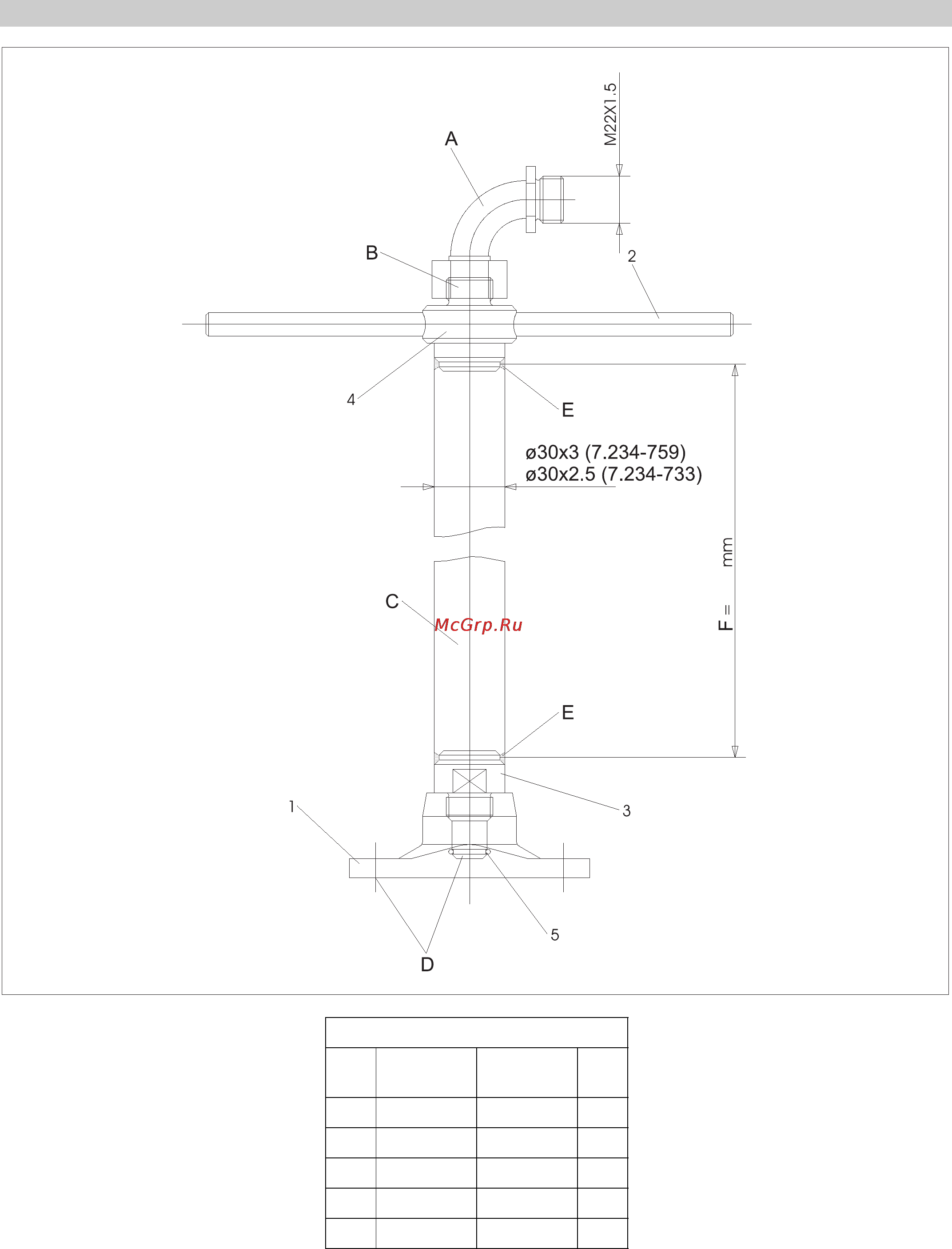

Svenska 79
ABåge
Artikelnr. 4.408-023 (rostfritt stål)
Artikelnr. 6.387-299 (stål, förnicklad)
B Högtrycksanslutning M22x1,5
CRör
(beställ önskad längd, ytterligare pos.
2+3+4 påsvetsat)
D Anslutning HKS 100
E svetsad
F Rörlängd
Måttblad komponenter för stativ
2.637-015 (utan rör)
Pos. Beteckning Beställ-
ningsnr.
An-
tal
1 Fläns 5.122-026 1
2 Bultar 5.316-016 2
3 Svetsrör 5.425-239 1
4 Svetsrör 5.426-240 1
5 O-ring 5.362-223 1
