Karcher HKS 100 FO [19/112] Dimensional sheet parts set for frame
![Karcher HKS 100 LM [19/112] Dimensional sheet parts set for frame](/views2/1008008/page19/bg13.png)
English 19
ABow
Order no. 4.408-023 (stainless steel)
Order no. 6.387-299 (steel, nickel-plat-
ed)
B High-pressure connection M22x1.5
CPipe
(order the desired length, in addition,
weld on items 2+3+4)
D Connection HKS 100
E welded
F Pipe length

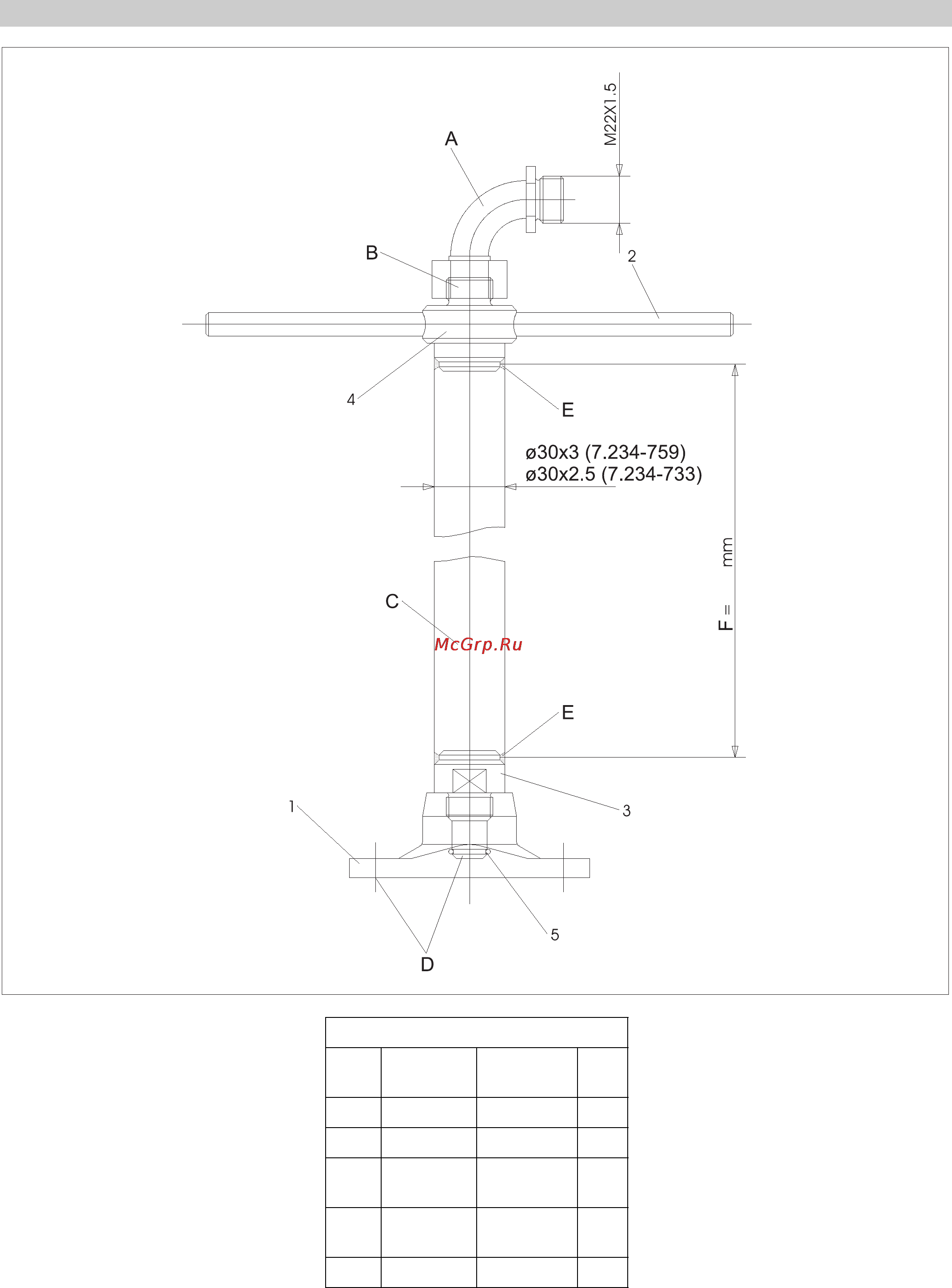

Dimensional sheet - parts set for frame
2.637-015 (without pipe)
Item: Descrip-
tion
Order No. Qua
ntity
1 Flange 5.122-026 1
2 Bolts 5.316-016 2
3 Welding
stub
5.425-239 1
4 Welding
stub
5.426-240 1
5 O ring 5.362-223 1
