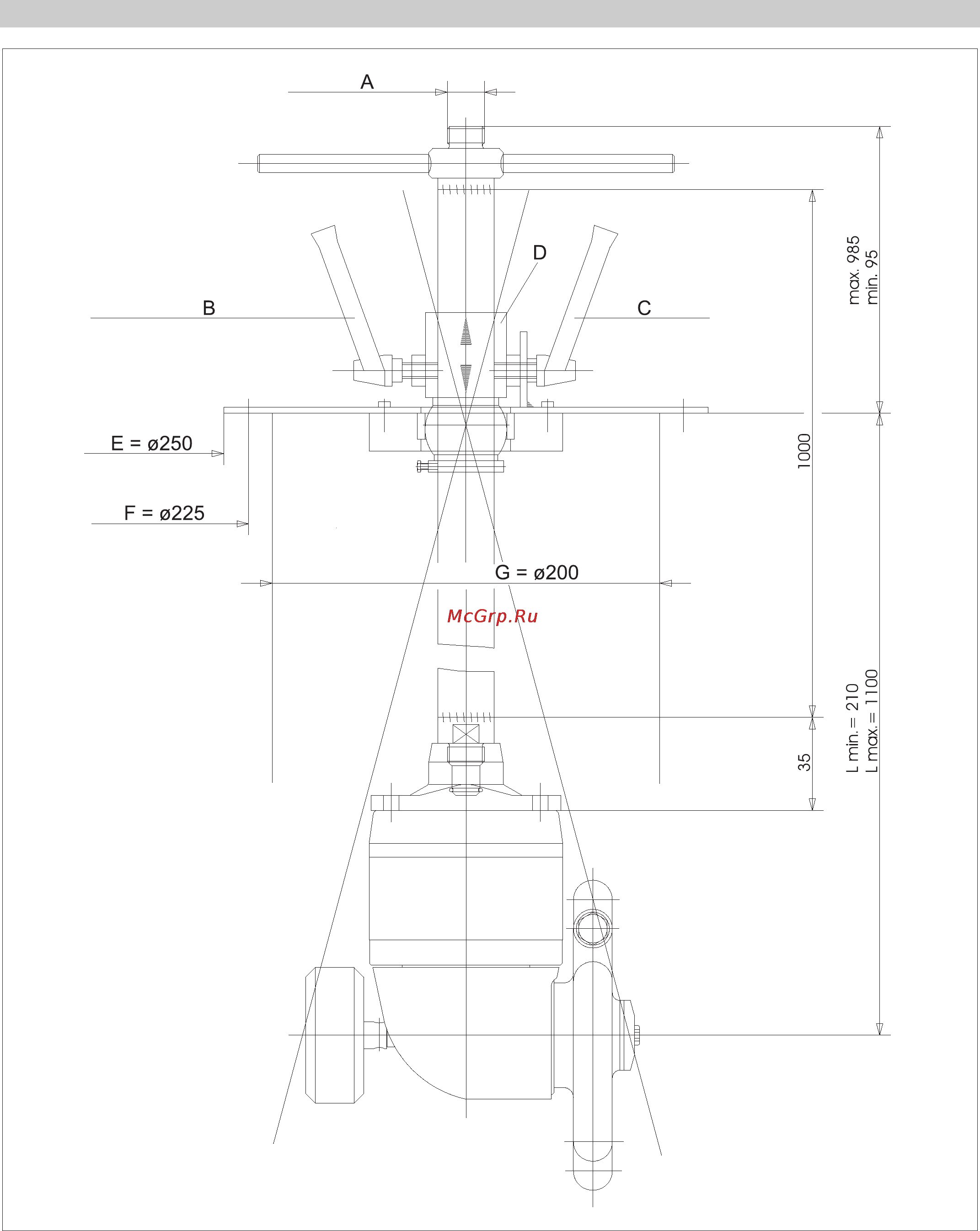

Deutsch 9
A Hochdruckanschluss M22x1,5
B Feststellknebel für Höhenverstellung
C Feststellknebel für Neigung
D 90° versetzt gezeichnet
EFlansch
F Lochkreis mit 6 Bohrungen (Durchmes-
ser 9 mm)
G Mindest-Einführungsdurchmesser
Maßblatt Schwenkgestell
