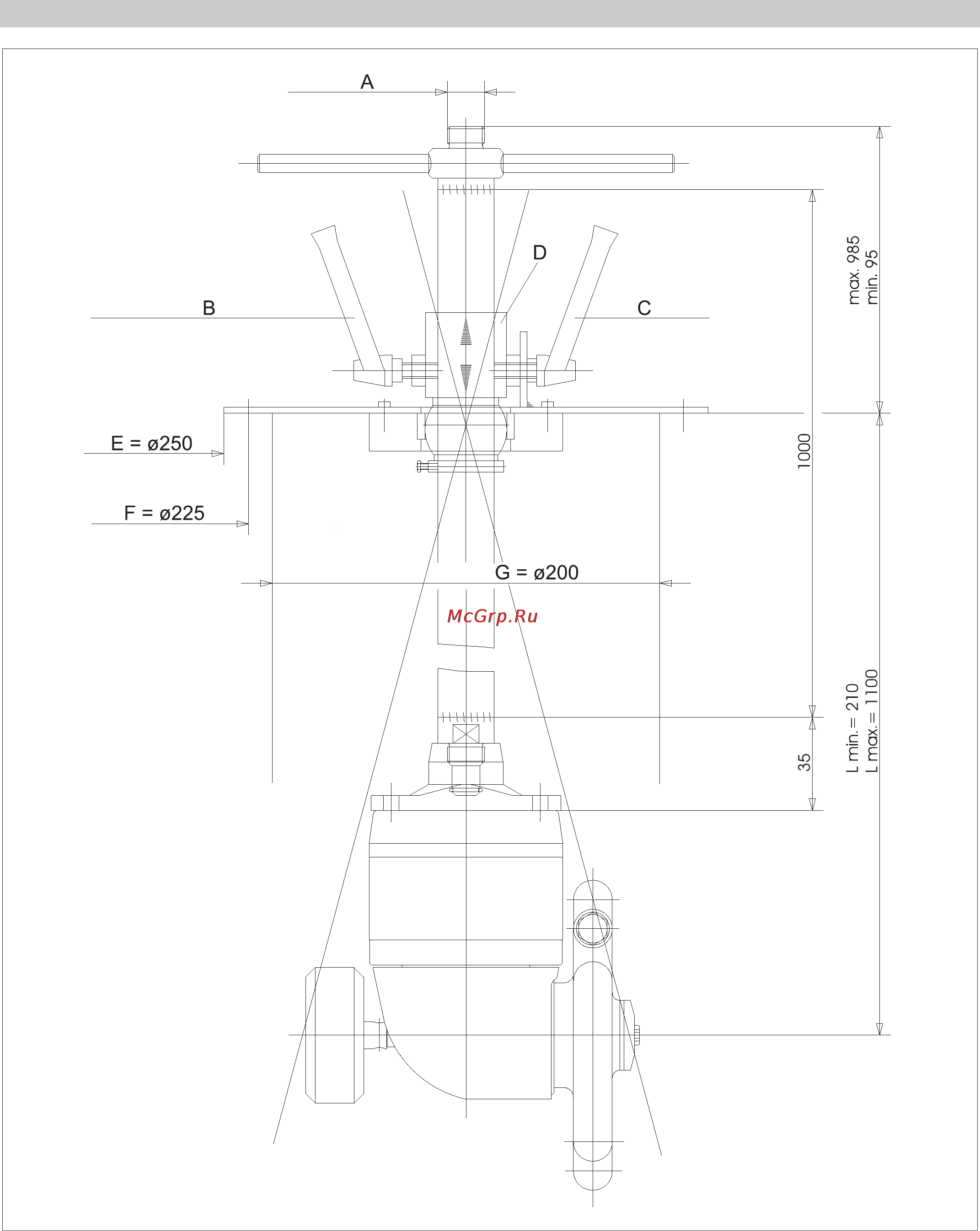

Español 69
A Conexión de alta presión M22x1,5
B Manilla de estacionamiento para ajuste
de altura
C Manilla de estacionamiento para incli-
nación
D 90° girado marcado
Ebrida
F Circuito de orificios con 6 orificios (diá-
metro 9 mm)
G Diámetro mín. de inserción
Hoja de dimensiones de la estructura giratoria
