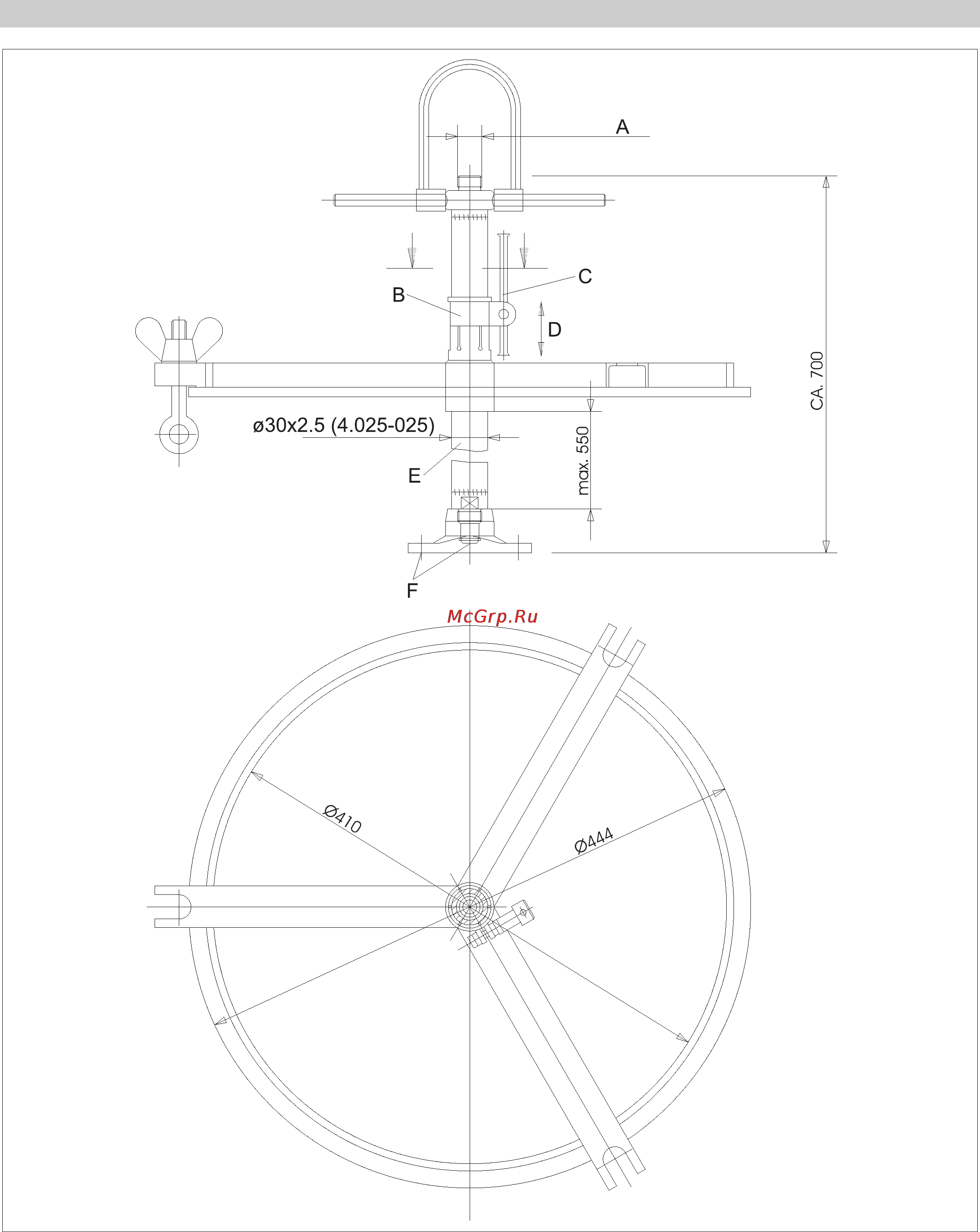

Karcher HKS 100 FO [92/112] Размерный лист крышка со стойкой
![Karcher HKS 100 FO [92/112] Размерный лист крышка со стойкой](/views2/1008008/page92/bg5c.png)
92 Руccкий
A Соединение высокого давления
M22x1,5
B Стяжной хомут
C Закрутка с фиксацией положения
D с регулировкой по высоте
E Труба
F Соединение HKS 100
Размерный лист Крышка со стойкой
