Karcher HKS 100 FO [55/112] Maatblad set onderdelen voor onderstel
![Karcher HKS 100 FO [55/112] Maatblad set onderdelen voor onderstel](/views2/1008008/page55/bg37.png)
Nederlands 55

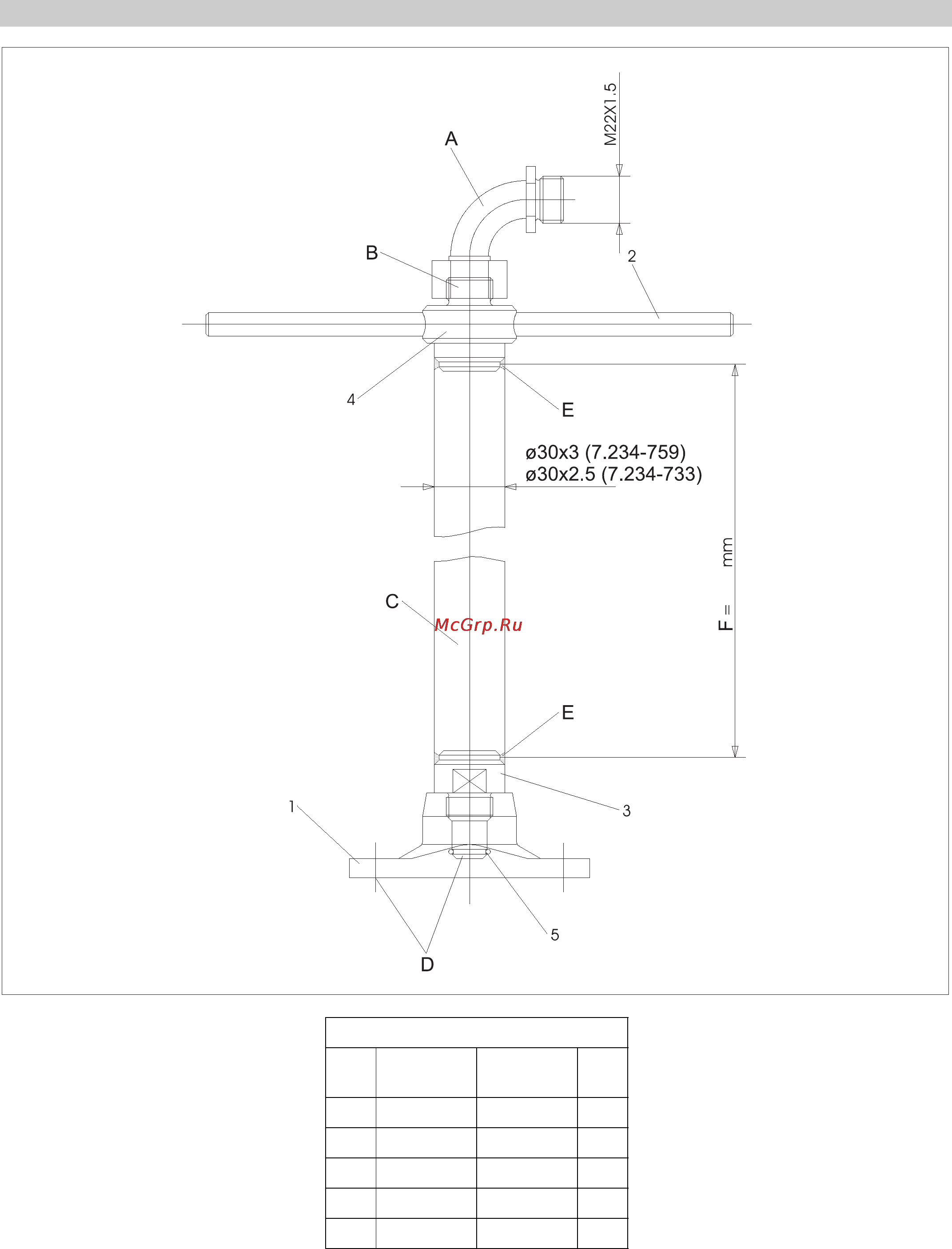

A Bogen
Bestel-nr. 4.408-023 (roestvrij staal)
Bestel-nr. 6.387-299 (staal, vernikkeld)
B Hogedrukaansluiting M22x1,5
CBuis
(gewenste lengte bestellen, tevens pos.
2+3+4 vastgelast)
D Aansluiting HKS 100
Egelast
F Buislengte
Maatblad set onderdelen voor onderstel
2.637-015 (zonder buis)
Nr. Benaming Bestelnr. Aan-
tal
1 Flens 5.122-026 1
2 Bouten 5.316-016 2
3 Lasstuk 5.425-239 1
4 Lasstuk 5.426-240 1
5 O-ring 5.362-223 1
