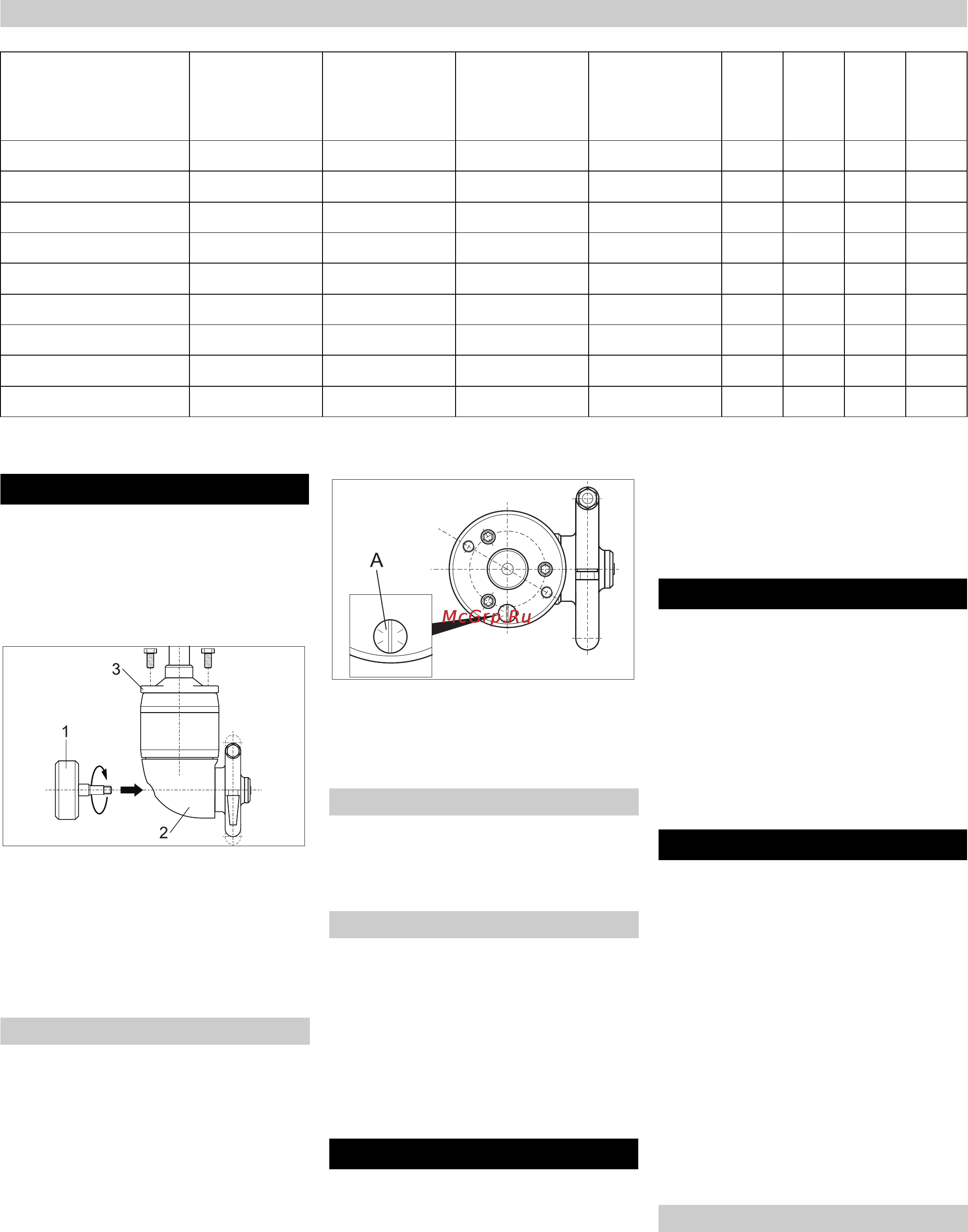

84 Svenska
Munstyckesstorleken finns instansad på
munstyckets nyckelyta.
o = möjlig
x = seriemässigt monterad
Observera
Bilden visas rengöringsaggregatet med ar-
tikelnr. 3.632-030 och 3.632-032. Rengö-
ringsaggregaten med artikelnr. 3.632-035
och 3.632-049 har ingen motvikt och ingen
skyddskåpa.
1 Motvikt
2 Skyddskåpa
3Ram
Endast på aggregat med artikelnr.
3.632-030 och 3.632-032: Skruva på
motvikten på rengöringsaggregatet.
Skruva på rengöringshuvudet på slang-
en eller stativet (stativ: se Tillbehör).
Rengöringsaggregatets varvtal beror på:
– Spruttrycket
– Temperatur
– Regleringsvätska
Observera
En ändring på regleringsskruven med 30-
60° räcker för det mesta till för att ställa in
varvtalet. Med högt varvtal rengörs mindre
eller lätt nedsmutsade behållare, med lägre
varvtal större och starkt nedsmustade be-
hållare.
A Regleringsskruv
Öka varvtalet: Vrid på regleringsskru-
ven moturs.
Minska varvtalet: Vrid på justeringsskru-
ven medurs.
Lockets höjdinställning:
Lossa spärrspaken.
Skjut locket på röret.
Dra fast spärrspaken.
Lockets höjdinställning:
Lossa spärrspaken för höjdinställning.
Skjut locket på röret.
Dra fast spärrspaken.
Luta rengöringsaggregatet:
Lossa spärrspaken för lutning.
Ställ in rengöringsaggregatets lutning
(±15°).
Dra fast spärrspaken.
Fara
Risk för skador på grund av, eventuellt
mycket varm,högtryckstråle.
– Använd endast rengöringsaggregatet i
på alla håll slutna behållare.
– Placera endast rengöringsaggregatet i
behållaren, eller byt till annan behållare,
när den separata högtryckspumpen är
avstängd.
Placera rengöringsaggregatet på behål-
laren och säkra.
Förbind högtryckspumpen och rengö-
ringsaggregatet med hjälp av en hög-
trycksslang.
Öppna tillförseln av rengöringsvätska.
Starta separat högtryckspump.
Observera
Innan rengöringsaggregatet stängs av skall
det spolas ur utan rengöringsmedel under
30 sekunder. Detta görs för att undvika att
tätningarna täcks av beläggningar och klib-
bar ihop vilket leder till för tidigt slitage.
Stäng av separat högtryckspump.
Stäng matningen av rengöringsvätska.
Tag bort rengöringsaggregatet ur be-
hållaren.
En grundläggande förutsättning för en
driftssäker anläggning är regelbundet un-
derhåll.
Använd uteslutande original reservdelar
från tillverkaren eller delar som rekommen-
derats av tillverkaren såsom
– reserv- och slitningsdelar
– Tillbehör
– Drivmedel
– Rengöringsmedel
Fara
Olycksfallsrisk vid arbete på anläggningen!
Vid alla arbeten:
Bryt strömmen till högtryckspumpen på
huvudströmbrytaren och säkra.
Stäng matningen av rengöringsvätska.
Operatör
Arbeten med hänvisningen "Driftsan-
svarig" får endast utföras av instruerad
person som kan hantera, och utföra un-
derhållsarbeten på, högtrycksslangar
på ett säkert sätt.
Munstycken
Matningsmängd [l/h] Tryck [MPa] Munstyckes-
nummer
Munstyckes-
storlek [mm]
Beställningsnr.
3.632-030
3.632-032
3.632-035
3.632-049
3000 5 4 1,8 4.765-007 o o o o
3000 5 2 2,4 5.765-007 o o x x
3000 6 4 1,65 5.765-082 o o -- --
3000 5 2 2,7 4.765-006 x x -- --
3000 8 2 2,5 5.765-018 o o -- --
3800 5 2 2,9 5.765-025 o o -- --
3800 8 2 2,7 4.765-006 x x -- --
6000 5 2 3,8 4.765-008 o o -- --
6000 8 2 3,5 5.768-075 o o -- --
Idrifttagning
Ställa in varvtal
Lock med stativ
Svängstativ
Handhavande
Ta ur drift
Skötsel och underhåll
Vem får utföra underhållsarbeten?
