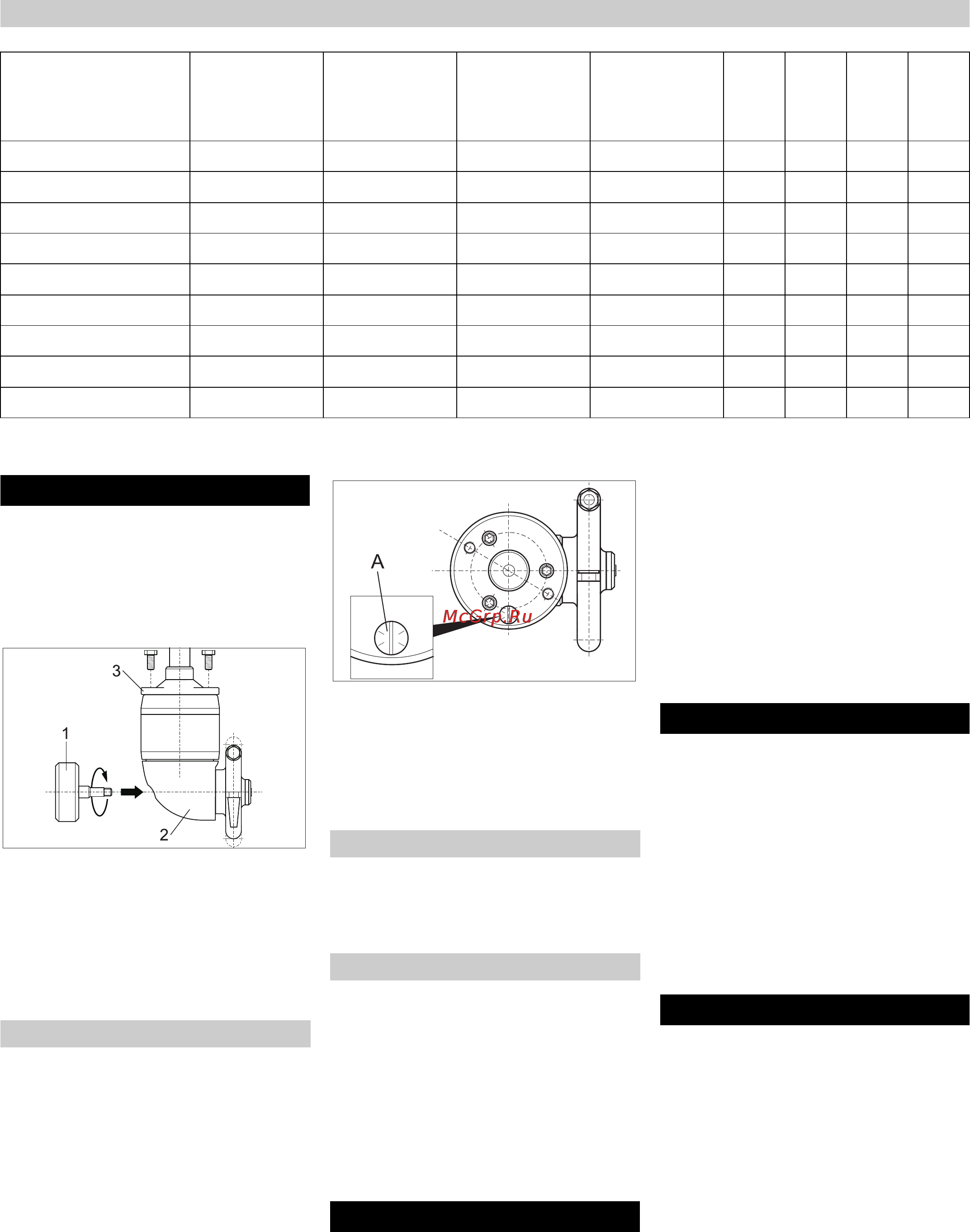

60 Nederlands
De grootte van de sproeirs vindt u op het
sleutelvlak van de sproeier.
o = mogelijk
x = in de serie-uitrusting ingebouwd
Waarschuwing
De grafiek toont de binnenreiniger met het
bestel-nr. 3.632-030 en 3.632-032. De bin-
nenreinigers met het bestel-nr. 3.632-035
en 3.632-049 hebben geen tegengewicht
en geen kap.
1 Tegengewicht
2 Beschermkap
3Stang
Alleen bij apparaten met bestel-nr.
3.632-030 en 3.632-032: Tegengewicht
aan de binnenreiniger schroeven.
Reinigingskop aan slang of onderstel
schroeven (onderstel: zie accessoires).
Het toerental van de binnenreiniger is af-
hankelijk van:
– spuitdruk
– Temperatuur
– regelvloeistof
Waarschuwing
Een verandering van de regelschroef met
30-60° volstaat meestal om het toerental in
te stellen. Met een hoger toerental worden
kleine of licht vervuilde reservoirs, met een
lager toerental grote en stek vervuilde re-
servoirs gereinigd.
A Regelschroef
Toerental verhogen: regelschroef tegen
de richting van de wijzers van de klok
draaien.
Toerental verlagen: regelschroef in de
richting van de wijzers van de klok
draaien.
Hoogteverstelling van het deksel:
vastzetknevel loszetten.
Deksel op buis verschuiven.
Vastzetknevel aantrekken.
Hoogteverstelling van het deksel:
Vastzetknevel voor hoogteverstelling
loszetten.
Deksel op buis verschuiven.
Vastzetknevel aantrekken.
Binnenreiniger kantelen:
vastzetknevel voor helling loszetten.
Helling (±15°) van de binnenreiniger in-
stellen.
Vastzetknevel aantrekken.
Gevaar
Verwondingsgevaar door naar buiten ko-
mende, eventueel hete hogedrukstraal!
– Binnenreiniger alleen in reservoirs ge-
bruiken die aan alle kanten gesloten
zijn.
– Binnenreiniger alleen bij een uitgescha-
kelde afzonderlijke hogedrukpomp in
het reservoir brengen of in een ander
reservoir brengen.
Binnenreiniger op het reservoir zetten
en beveiligen.
Hogedrukpomp door middel van een
hogedrukslang verbinden met de bin-
nenreiniger.
Toevoer van de reinigingsvloeistof ope-
nen.
Afzonderlijke hogedrukpomp inschake-
len.
Waarschuwing
Binnenreiniger voor de buitenwerkingstel-
ling 30 seconden zonder toevoeging van
reinigingsmiddelen spoelen. Daardoor
wordt vermeden dat de dichtingen gaan
kleven, verharden en daardoor sneller gaan
verslijten.
Afzonderlijke hogedrukpomp uitschake-
len.
Toevoer van de reinigingsvloeistof slui-
ten.
Binnenreiniger uit het reservoir nemen.
De basis voor een veilige installatie is een
regelmatig onderhoud.
Gebruik uitsluitend originele reserveonder-
delen van de fabrikant of door hem aanbe-
volen onderdelen, zoals
– reserve- en slijtageonderdelen
– accessoires
– bedrijfsstoffen
– Reinigingsmiddel
Gevaar
Ongevallengevaar bij het werkzaamheden
aan de installatie!
Bij alle werkzaamheden:
Hogedrukpomp aan de hoofdschake-
laar spanningsvrij schakelen en beveili-
gen.
Toevoer van de reinigingsvloeistof slui-
ten.
De juiste lans of sproeier kiezen
Volume [l/h] Druk [MPa] Aantal
sproeiers
Grootte
sproeiers [mm]
Bestelnr.
3.632-030
3.632-032
3.632-035
3.632-049
3000 5 4 1,8 4.765-007 o o o o
3000 5 2 2,4 5.765-007 o o x x
3000 6 4 1,65 5.765-082 o o -- --
3000 5 2 2,7 4.765-006 x x -- --
3000 8 2 2,5 5.765-018 o o -- --
3800 5 2 2,9 5.765-025 o o -- --
3800 8 2 2,7 4.765-006 x x -- --
6000 5 2 3,8 4.765-008 o o -- --
6000 8 2 3,5 5.768-075 o o -- --
Inbedrijfstelling
Toerental instellen
Deksel met onderstel
Draaistel
Bediening
Buitenwerkingstelling
Onderhoud
