![Karcher HKS 100 FO [43/112] Disegno quotato set elementi per telaio](/img/pdf.png)

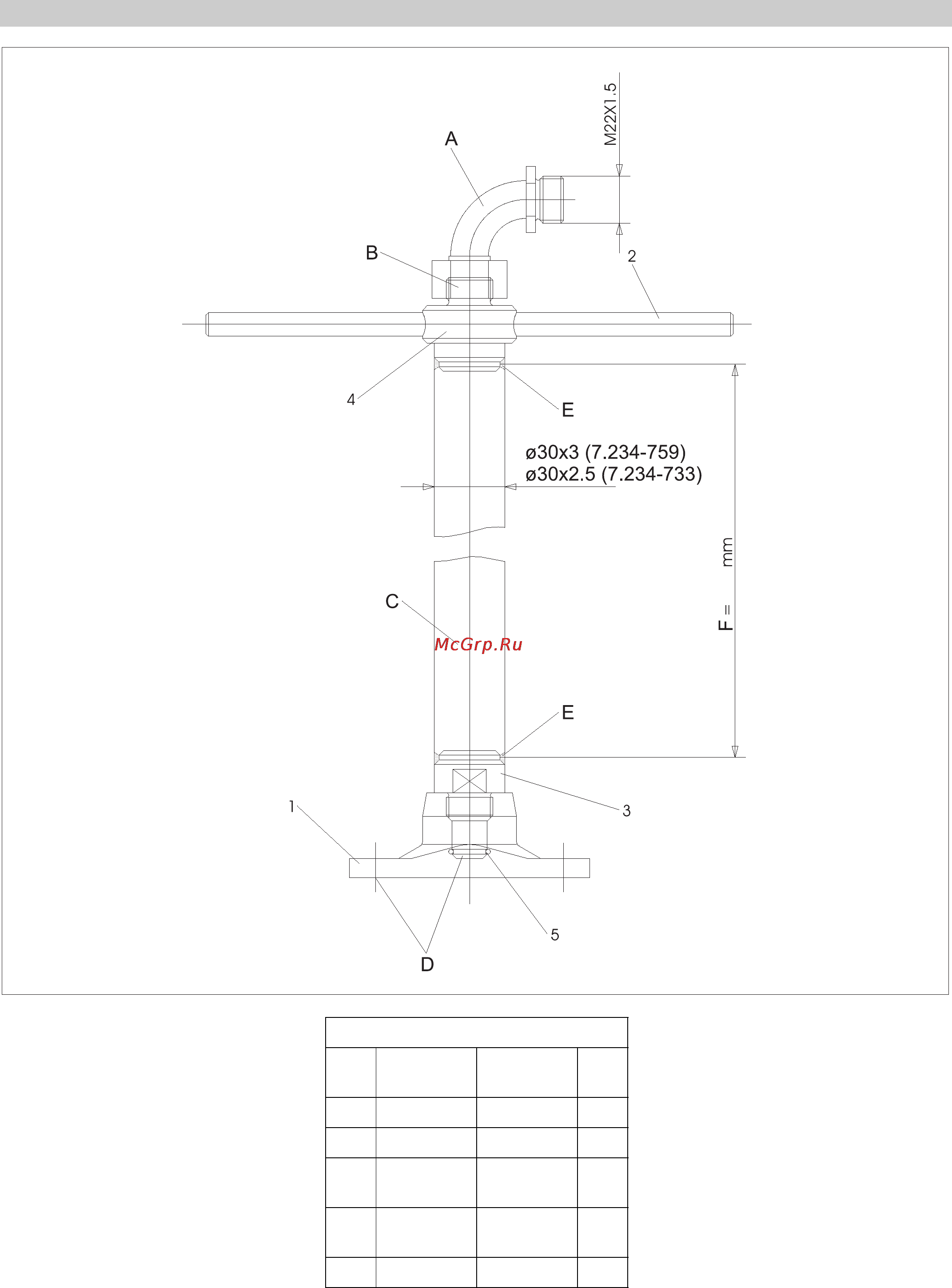

Karcher HKS 100 FO [43/112] Disegno quotato set elementi per telaio
![Karcher HKS 100 AC [43/112] Disegno quotato set elementi per telaio](/views2/1008008/page43/bg2b.png)
Italiano 43
ACurva
N. ord. 4.408-023 (acciaio)
N. ord. 6.387-299 (acciaio, nichelato)
B Attacco alta pressione M22x1,5
C Tubo rigido
(ordinare la lunghezza desiderata, per
Pos. 2+3+4 saldato)
DAttacco HKS 100
E saldato
F Lunghezza tubo
Disegno quotato set elementi per telaio
2.637-015 (senza tubo)
Pos. Denomina-
zione
Codice N° Qua
ntità
1 Flangia 5.122-026 1
2 Perno 5.316-016 2
3 Manicotto
saldato
5.425-239 1
4 Manicotto
saldato
5.426-240 1
5 O-Ring 5.362-223 1
