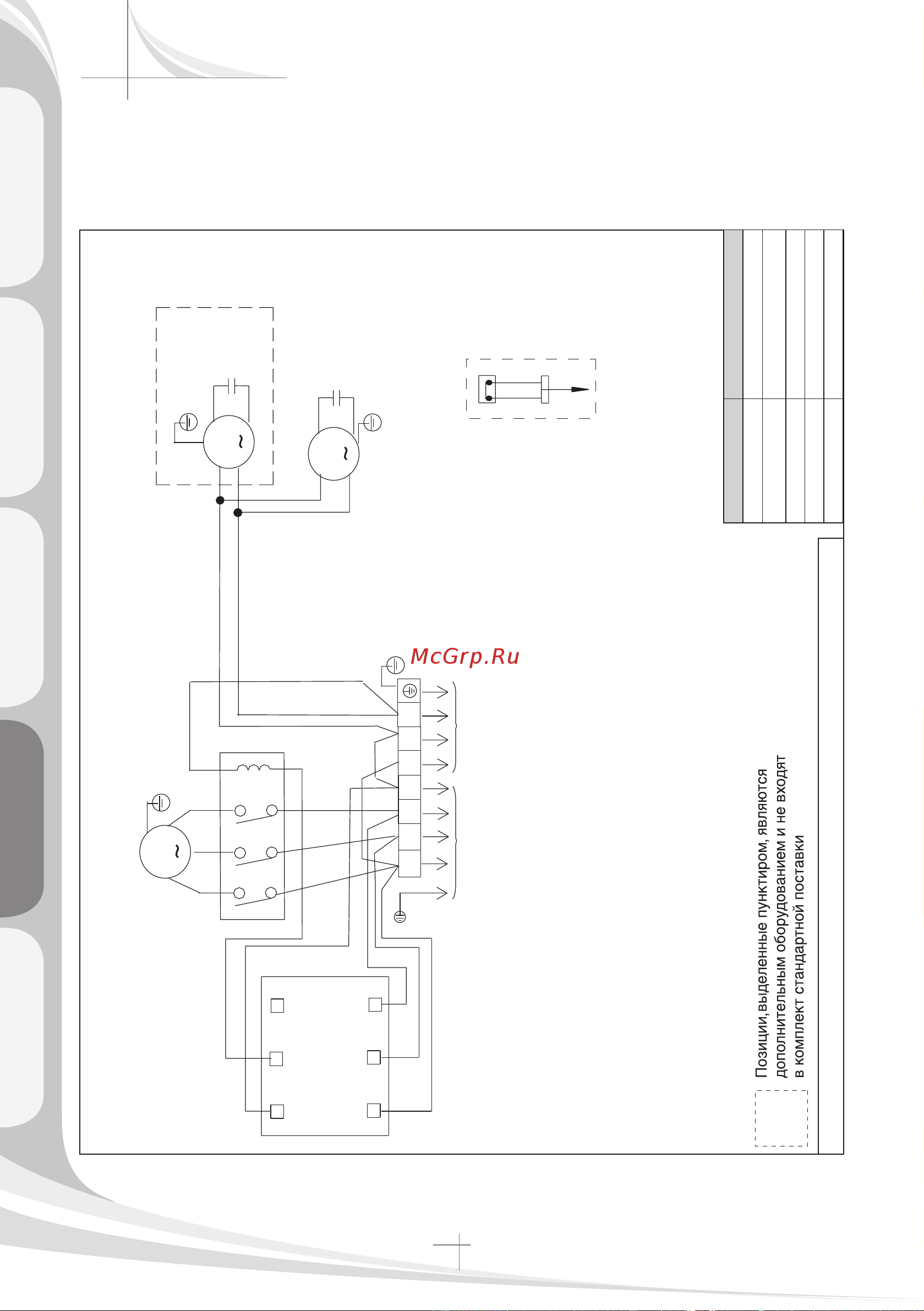

Электрические схемы
Наружные блоки
HCFU-42CF03
Y/G: желтозеленый; W: белый; R: красный; B: черный; GR: Серый; BR: Коричневый
0010576533
T
S
R
W
BL
R
COM
N.O
N.C
W
W
W
R
R
B
B
B
R
BL
B
W
BL
R
FM1
Y/G
CF
M
FM2
Y/G
CF
M
S
R
M
С
CM
MC
R S T N 1 2 3
Электропитание
1 фаза и нейтраль,
220 В, 50 Гц
К внутреннему блоку
Y/G
Y/G
OL
К внутреннему блоку
Фазовый
монитор
Обозначение Наименование
CM Компрессор
FM1, FM2 Мотор вентилятора
CF Конденсатор
МС Магнитный контактор
oL Реле низкого давления
