Технические характеристики
69
Введение
Технические характеристики
Подбор системы
Установка системы
Эксплуатация

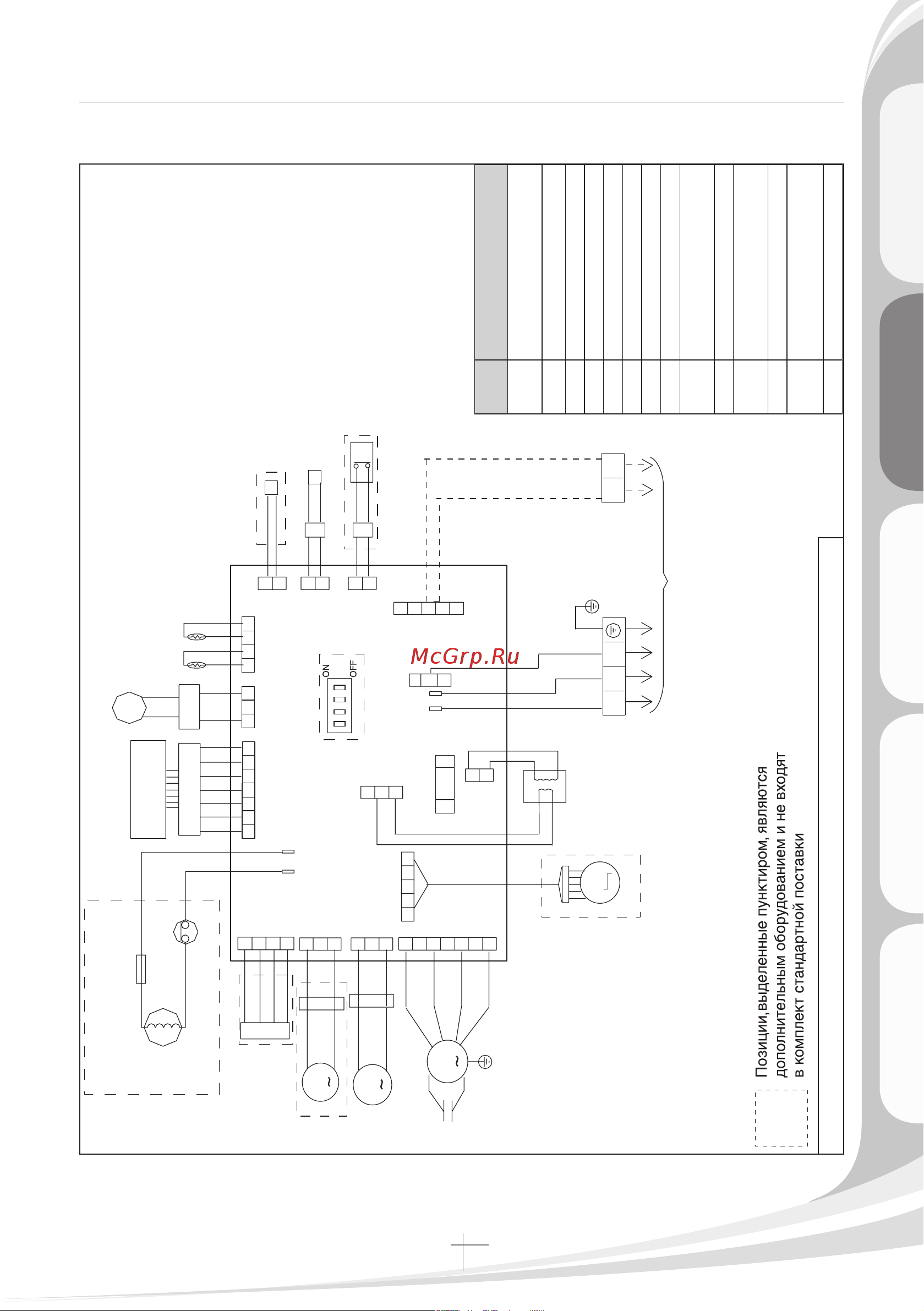

HBU-28CH03, HBU-28HH03
Y/G: желтозеленый; W: белый; R: красный; B: черный; GR: Серый; BR: Коричневый
CN1
CN2
CN18
CN17
CN4
CN19
CN3
Y/G
CN5
CN8
CN9
W
LN
B R
BR GR
Y/G
CN14CN15
CN10
CN11CN12
CN20 CN21
BM
CN13
M
M
M
M
FS
Приемник
инфракрасного
сигнала
TC
TA
1 2 3
4 5
1 2 3 4
CN7
EH
TS
F1
К проводному пульту
управления
SM
PM
FM
SM
TR
OL
Te
AD
CF
Межблочная
связь
Предохранитель
250 В 6,3 А
Обозна-
чение
Наименование
SM
Электродвигатель привода
жалюзи
PM Дренажная помпа
FM Мотор вентилятора
CF Конденсатор
TR Трансформатор
FS Поплавковый выключатель
AD Адаптер
oL Реле низкого давления
TA
Термистор окружающей
среды
TC Термистор на трубе
Te
Термистор защиты от об-
мерзания
TS Термореле
EH Электрический нагреватель
F1 Предохранитель
