Haier HCFU-18CF03 [310/418] Развальцовка
![Haier HCFU-18CF03 [310/418] Развальцовка](/views2/1807304/page310/bg136.png)
308
Системы Unitary R22
2. Отрежьте трубы длиной чуть больше, чем расстояние между блоками. Произведите об-
резку трубопровода труборезом строго под прямым углом и удалите заусенцы, расположив
трубопровод фаской вниз, во избежание попадания стружки внутрь трубы.
0

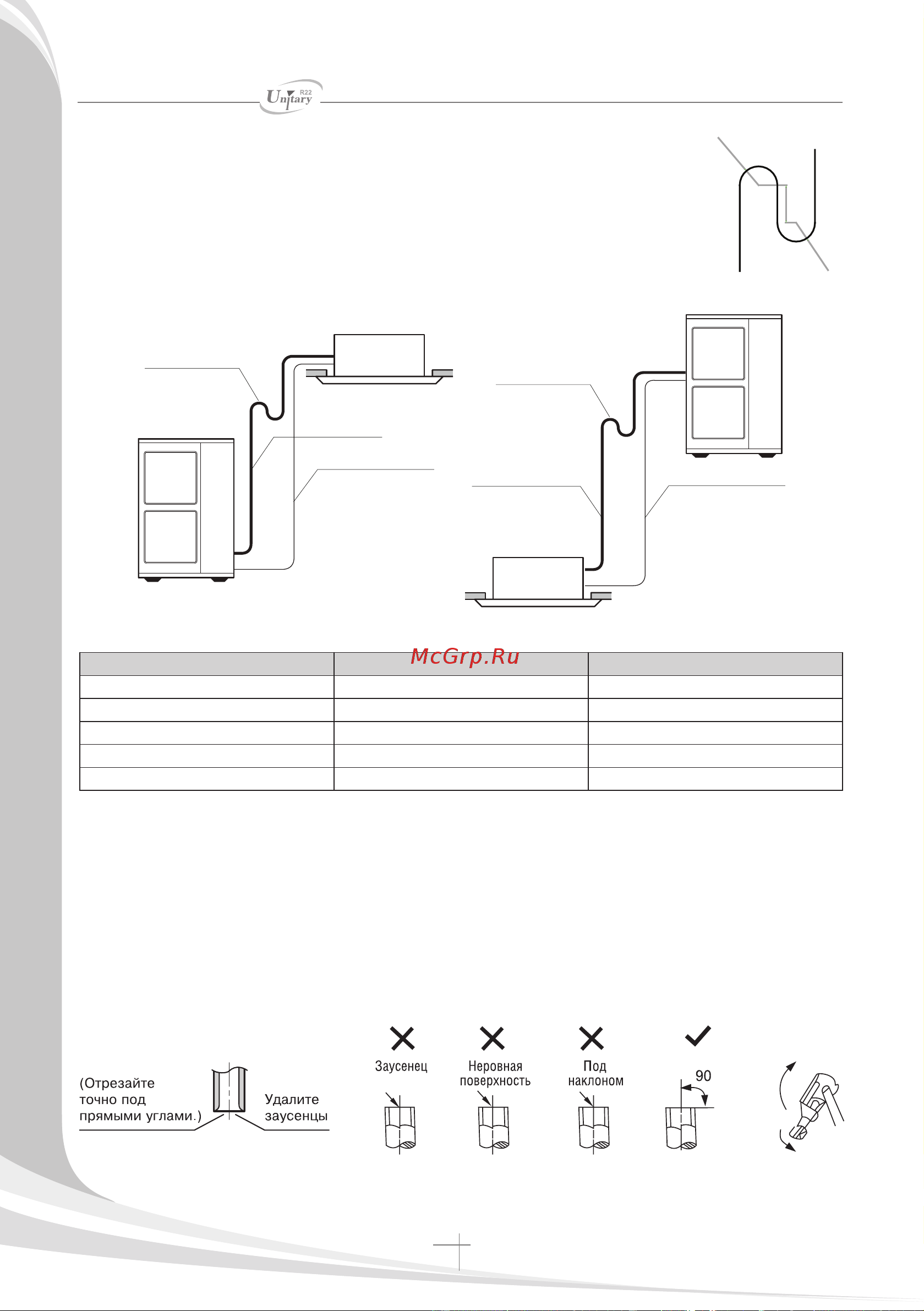

Если при прокладке трубопровода имеются вертикальные участки с пе-
репадами более чем 7 метров, то возникает проблема циркуляции масла
в системе - что может привести к поломке компрессора. В данных ситуа-
циях необходима установка масловозвратных петель на соответствую-
щих вертикальных участках.
Диаметр трубы, мм R, мм. L, мм.
9,53 300 500
12,7 300 500
15,88 400 800
19,05 400 800
28,58 500 1000
Развальцовка
Основная причина утечки хладагента из фреонового трубопровода кондиционера – некаче-
ственная развальцовка труб. Выполняйте развальцовку, как описано ниже.
1. Измерьте расстояние между внутренним и внешним блоками кондиционера.
Порядок монтажа
R
R
L
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Газовая труба
Газовая труба
R
R
L
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Газовая труба
Газовая труба
