Установка системы

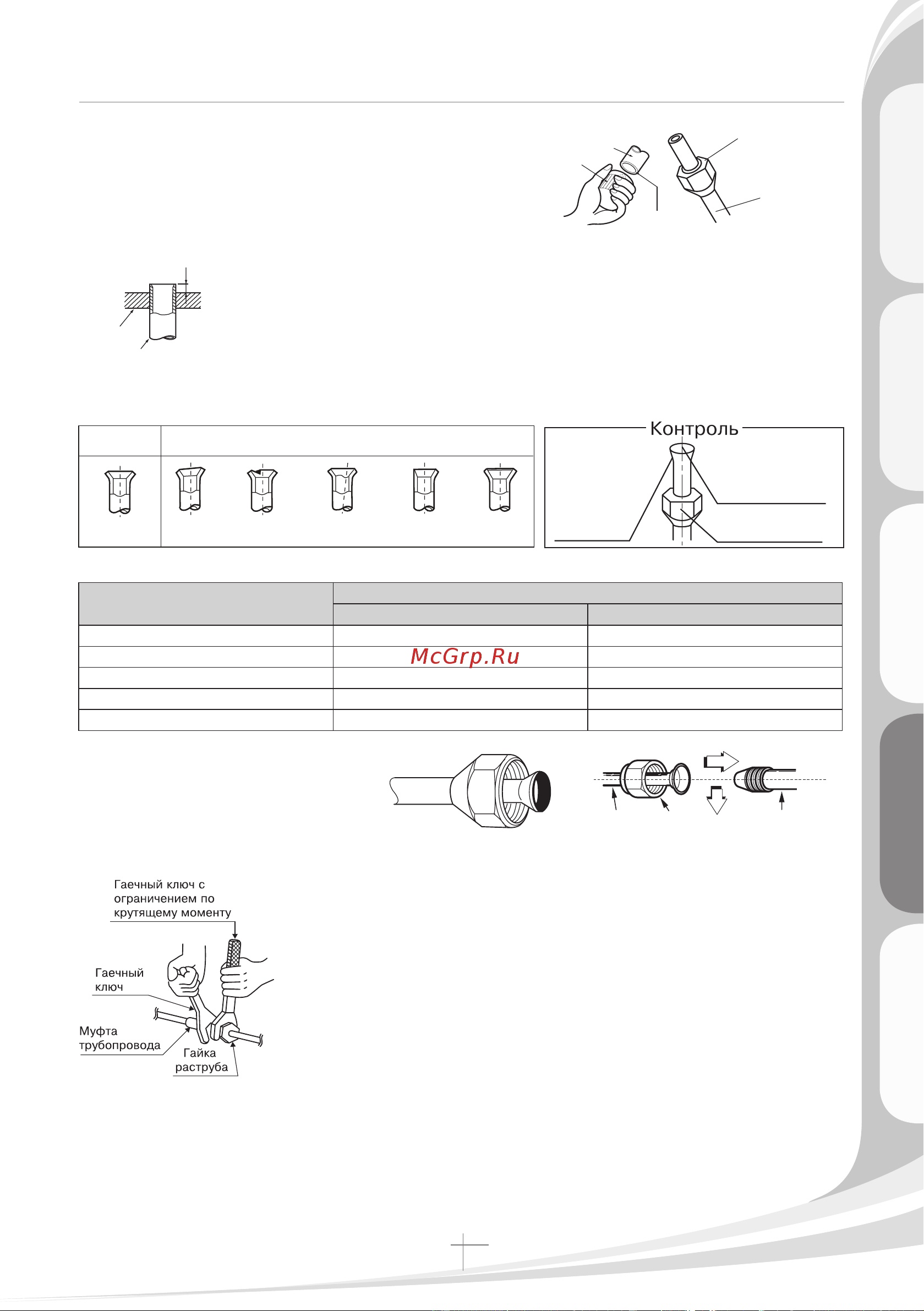

5. Развальцуйте конус на конце трубы и проконтролируйте правильность его выполнения.
Наружный диаметр, мм
А (мм)
Максимум Минимум
6,35 (1/4”) 1,3 0,7
9,53 (3/8”) 1,6 1
12,7 (1/2”) 1,8 1
15,88 (5/8”) 2,4 2,2
19,05 (3/4”) 3 2,7
6. Нанесите масло на развальцо-
ванную часть.
7. Установите развальцованные трубы соосно со штуцером.
8. Закрутите накидную гайку, а затем затяните ее двумя гаечны-
ми ключами – обычным и динамометрическим.
Проверьте место соединения на утечку газообразного хладаген-
та, затем изолируйте его
теплоизоляционным материалом и затяните пластиковые
хомуты-стяжки на краях этих трубок.
Конец трубы должен
быть равномерно
расширен в виде
окружности идеальной
формы.
Проконтролируйте
установку
гайки раструба.
На внутренней
поверхности
конуса не
должно быть
механических
дефектов
Правильно
Не допускается
Косой
срез
Зазубрины
от риммера
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
Трубка
Накидная
гайка
Патрубок
внутреннего блока
3. Отсоедините накидные гайки, прикрепленные к
внутреннему и наружному блокам кондиционера.
Затем установите их на трубки, с которых уже уда-
лены заусенцы и надета теплоизоляция.
4. Плотно закрепите медную трубку в струбцине в соответствующее диа-
метру трубы отстие. Размер зажима зависит от диаметра трубы.
A
Обжимка
Медная труба
Накидная гайка
Медная трубка
Торец
трубопровода
Трубопровод
Развертка
