Системы Unitary R22
68
Колонный тип
Подпотолочный тип
Универсальный тип
Канальный тип
Кассетный тип
HBU-28HF03, HBU-42CF03, HBU-42HF03
Y/G: желтозеленый; W: белый; R: красный; B: черный;GR: Серый; BR: Коричневый
0010576910
CN2
CN17
BM
CN18
CN10
CN7
CN15
CN14
CN9
CN1
CN11CN12
CN3
CN4
CN5
CN8
JK9
Y/G
L
N
W
B R BR GR
Y/G
M
Приемник
инфракрасного
сигнала
M
M
1 2 3 4 5
FS
TATC
SM
PM
FM
TR
Tе
AD
OL
EH
TS
F1
CF
Межблочная
связь
Предохранитель
250 В 6,3 А

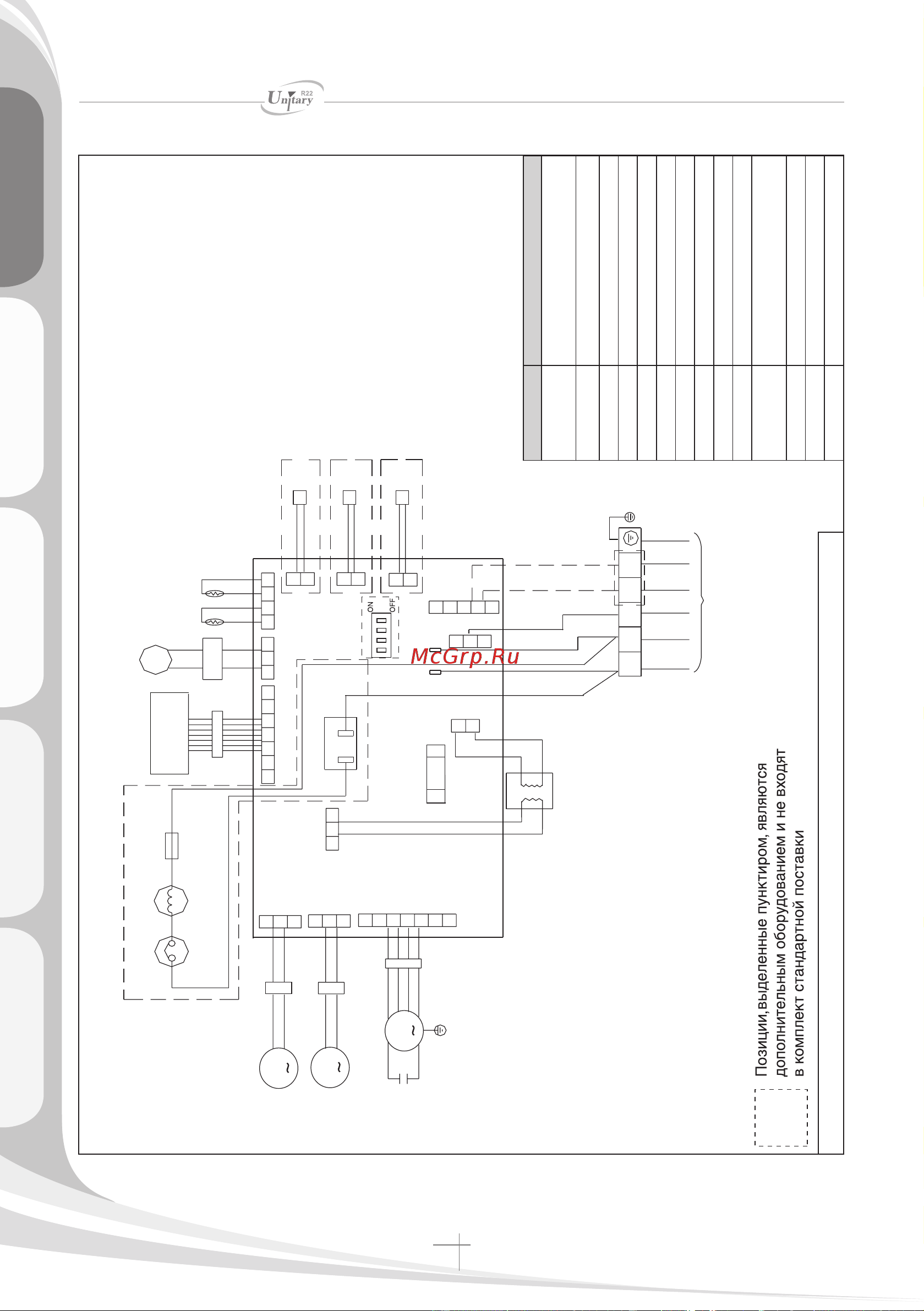

Электрические схемы
Обозначение Наименование
SM
Электродвигатель привода
жалюзи
PM Дренажная помпа
FM Мотор вентилятора
CF Конденсатор
TR Трансформатор
FS Поплавковый выключатель
AD Адаптер
oL Реле низкого давления
TA Термистор окружающей среды
TC Термистор на трубе
Te
Термистор защиты от обмер-
зания
TS Термореле
EH Электрический нагреватель
F1 Предохранитель
