320
Системы Unitary R22
Порядок монтажа
Блоки канального типа
Напольно-подпотолочные блоки

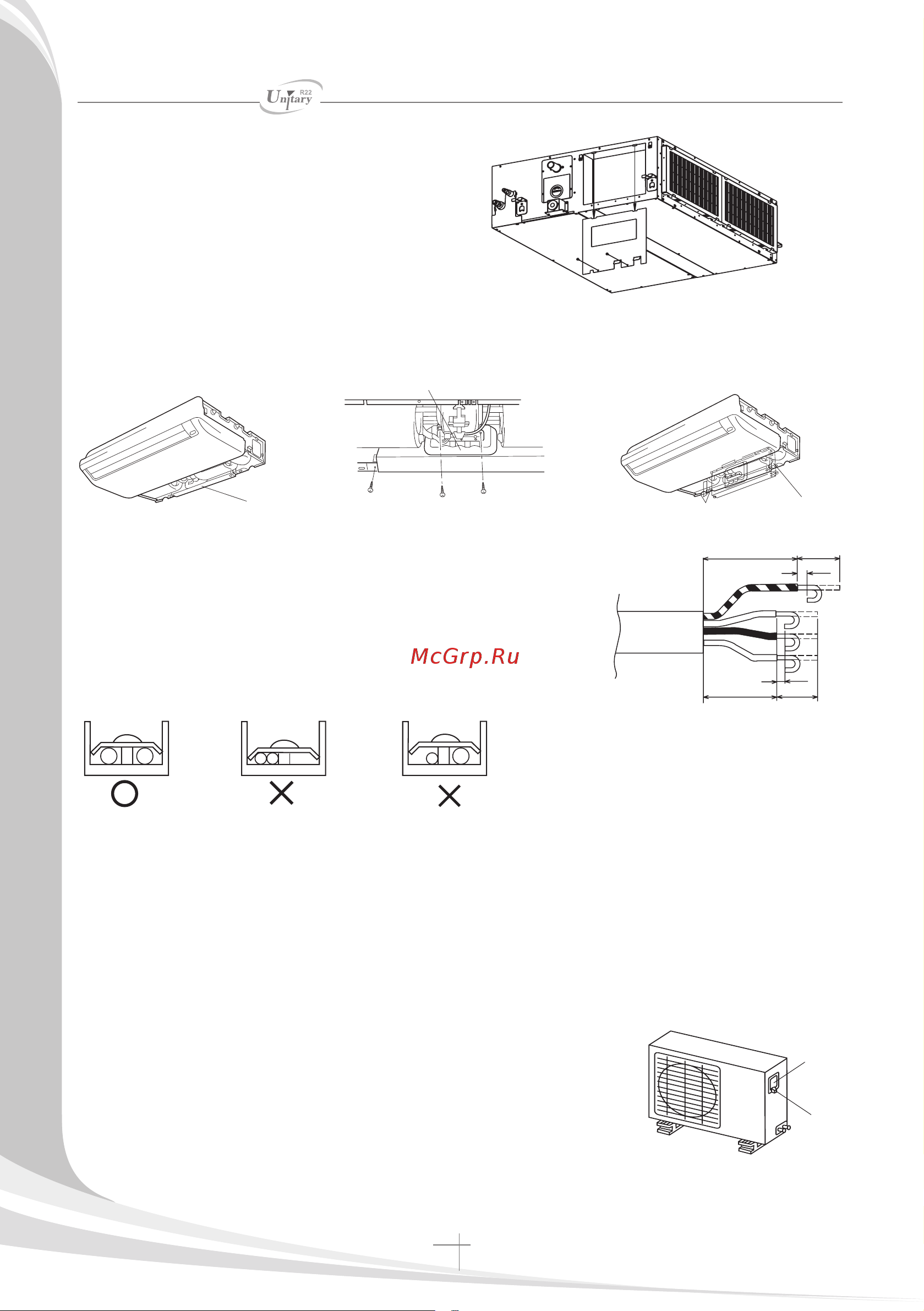

6. Подключите кабели в соответствии с маркировкой контактов.
7. Оголяемые концы проводов должны быть не менее 12 мм.
8. Следите за соответствием цвета изо-
ляции проводов номерам контактных
выводов клеммных блоков комнатного и
наружного блоков и надежно привинчи-
вайте провода к соответствующим клем-
мам. При подключении силовых кабелей к разъемам необходимо соблюдать следующие
правила: не подключайте кабели разных диаметров к одному разъему - ненадежный кон-
такт ведет к нагреванию места подключения, при подключении кабелей одного и того же
номинала следуйте указаниям иллюстрации.
9. Присоединяйте провода заземления к соответствующим контактным выводам.
10. Протягивайте провода для их надежной фиксации и далее закрепляйте провода держа-
телем проводов.
Подключение наружного блока
1.Снимите крышку электрического отсека наружного блока.
2.Подключите соединительные провода к контактам так, чтобы
цифры, указанные на контактах внутреннего и наружного блоков,
Блок автоматики
Блок автоматики
Блок автоматики
Крепежные винты
мм 04
12 мм
мм 05
мм 21
5 мм
5 мм
Крышка
Винт
