Установка системы

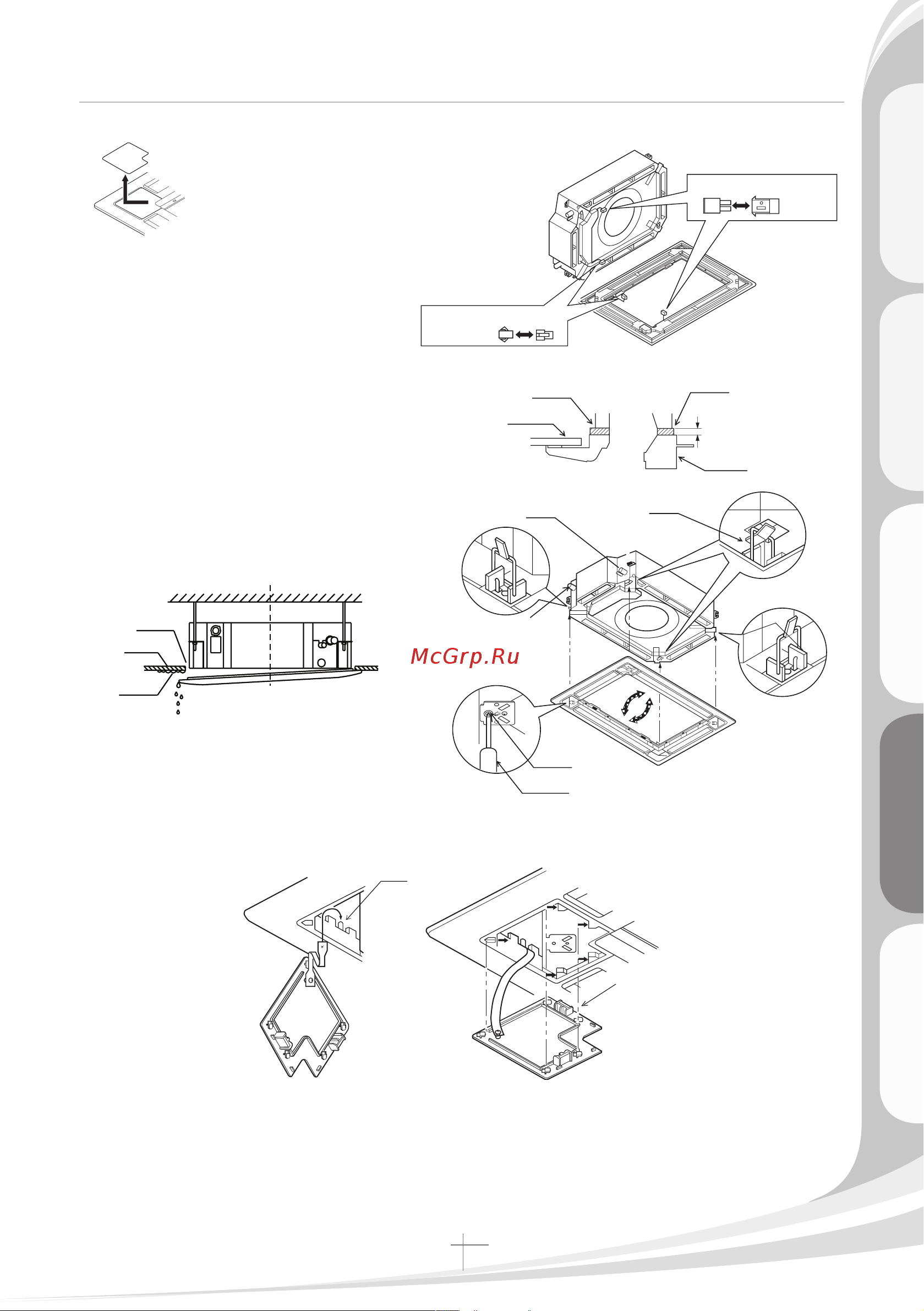

2. Снимите монтажные крышки с четырех углов.
3. Соедините электриче-
ские разъемы внутрен-
него блока и панели.
4. Закрепите четыре
защелки панели к соответствующим
защелкам на кассетном блоке и отре-
гулируйте положение панели.
5. Притяните панель винтами. Соеди-
нительные секции лицевой панели,
поверхность потолка и внутренний
блок должны плотно прилегать друг к
другу. Даже небольшой зазор между
ними приведет к утечке воздуха и кон-
денсации влаги на поверхности под-
весного потолка.
6. Установите на панель решетку воздухозабора и вставьте монтажные крышки.
Негерметичность
Потолок
Грязь
Конденсат
45
0
Защелки
Соединить разъемы
Соединить разъемы
Защелка панели
Соединительные
патрубки
Дренажный
патрубок
Винт
Крестовая отвертка
Корпус внутреннего блока
Подвесной потолок
Уплотнительный материал
Декоративная панель
58 мм
Соединить разъемы
Соединить разъемы
Защелка панели
Соединительные
патрубки
Дренажный
патрубок
Винт
Крестовая отвертка
Корпус внутреннего блока
Подвесной потолок
Уплотнительный материал
Декоративная панель
58 мм
Соединить разъемы
Соединить разъемы
Защелка панели
Соединительные
патрубки
Дренажный
патрубок
Винт
Крестовая отвертка
Корпус внутреннего блока
Подвесной потолок
Уплотнительный материал
Декоративная панель
58 мм
