Установка системы
Прокладка кабелей, соединяющих наружный и внутренний блоки, производится в соответ-
ствии с конфигурацией трубопроводов хладагента, соединяющих эти блоки.
Электротехнические работы должны производиться в соответствии требованиями местных
правил техники безопасности. Все электротехнические работы выполняются квалифициро-
ванным техническим персоналом.
Электрические подключения выполнять в соответствии с электрическими схемами, приве-
денными в приложении и на панелях наружного и внутреннего блоков кондиционера.
Если электропроводка не подходит для питания кондиционера, электрик не должен подклю-
чать к ней кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и спосо-
бы ее устранения. К автомату защиты, к которому подключается кондиционер, нельзя под-
ключать другие электроприборы.
Подключение внутреннего блока
1. Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться
из-за вибрации во время транспортировки кондиционера. При нарушении контактов воз-
можен нагрев и возгорание проводов. Проверьте надежность контактов и закрепите соеди-
нение при необходимости.
2. Проверьте параметры электропитания.
3. Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.
4. Убедитесь, что сечение кабеля электропитания достаточно для кондиционера.
5. Снимите крышку блока автоматики и пропустите кабели к силовому
разъему, находящемуся внутри него.
При этом кабели вводятся внутрь блока через отверстие с резиновой вставкой.

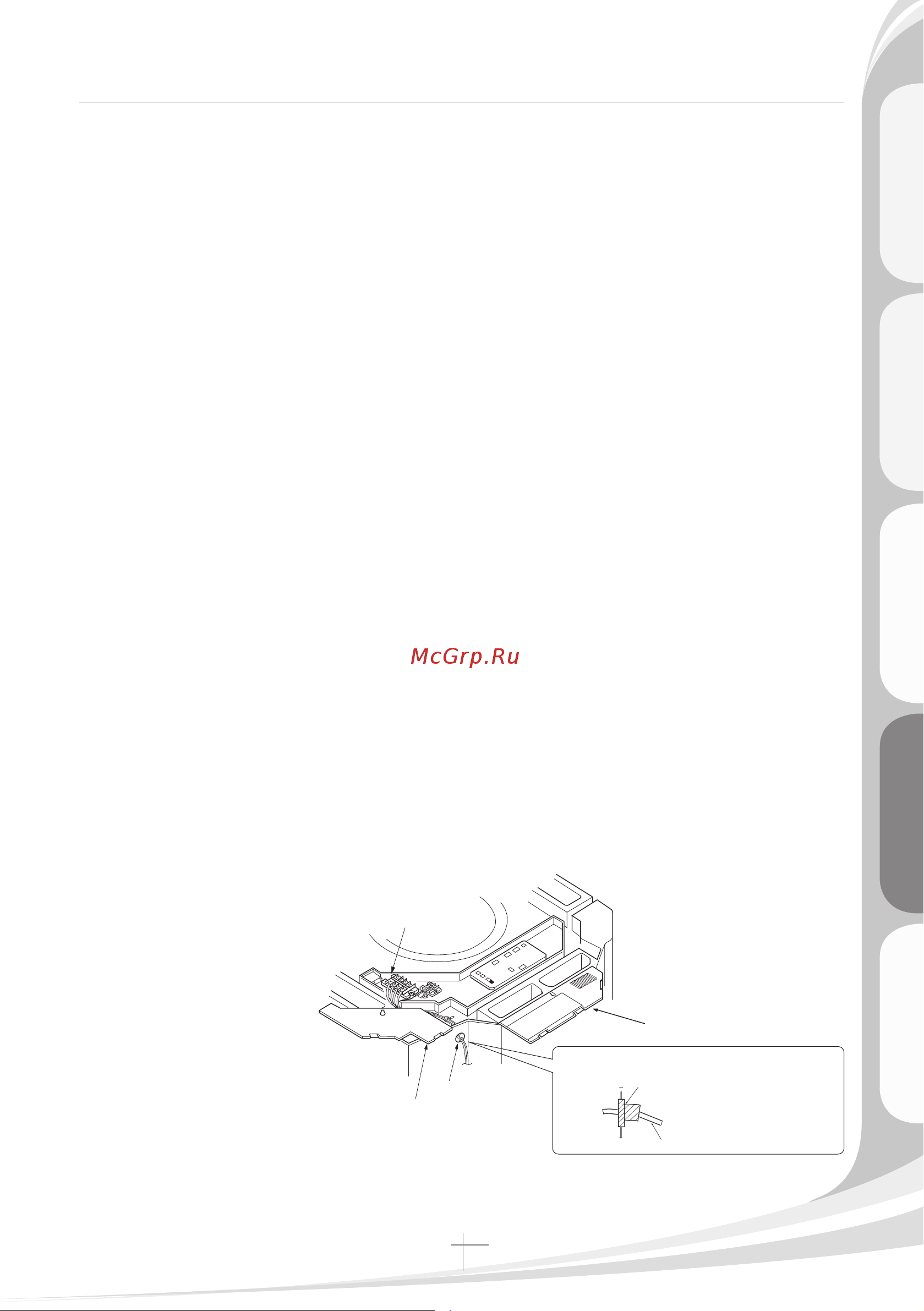

Расположение блока автоматики
Блоки кассетного типа
Клеммная колодка
Крышка силового блока
Резиновая вставка
Крышка блока автоматики
•
Провод
Резиновая вставка
Не прокладывайте кабель минуя
резиновую вставку
Электромонтажные работы
Электромонтажные работы должны выполняться в соответствии с действующими государ-
ственными стандартами. Все провода, детали и материал должны соответствовать дей-
ствующим государственным стандартам.
Не подавайте напряжение на блоки системы кондиционирования до тех пор, пока не про-
ведена проверка на герметичность контура циркуляции хладагента.
