327
Введение
Технические характеристики
Подбор системы
Установка системы
Эксплуатация
www.daichi.ru
Установка системы
AP96NACAEA: 4 x 4 мм², питание по-
дается на наружный блок.

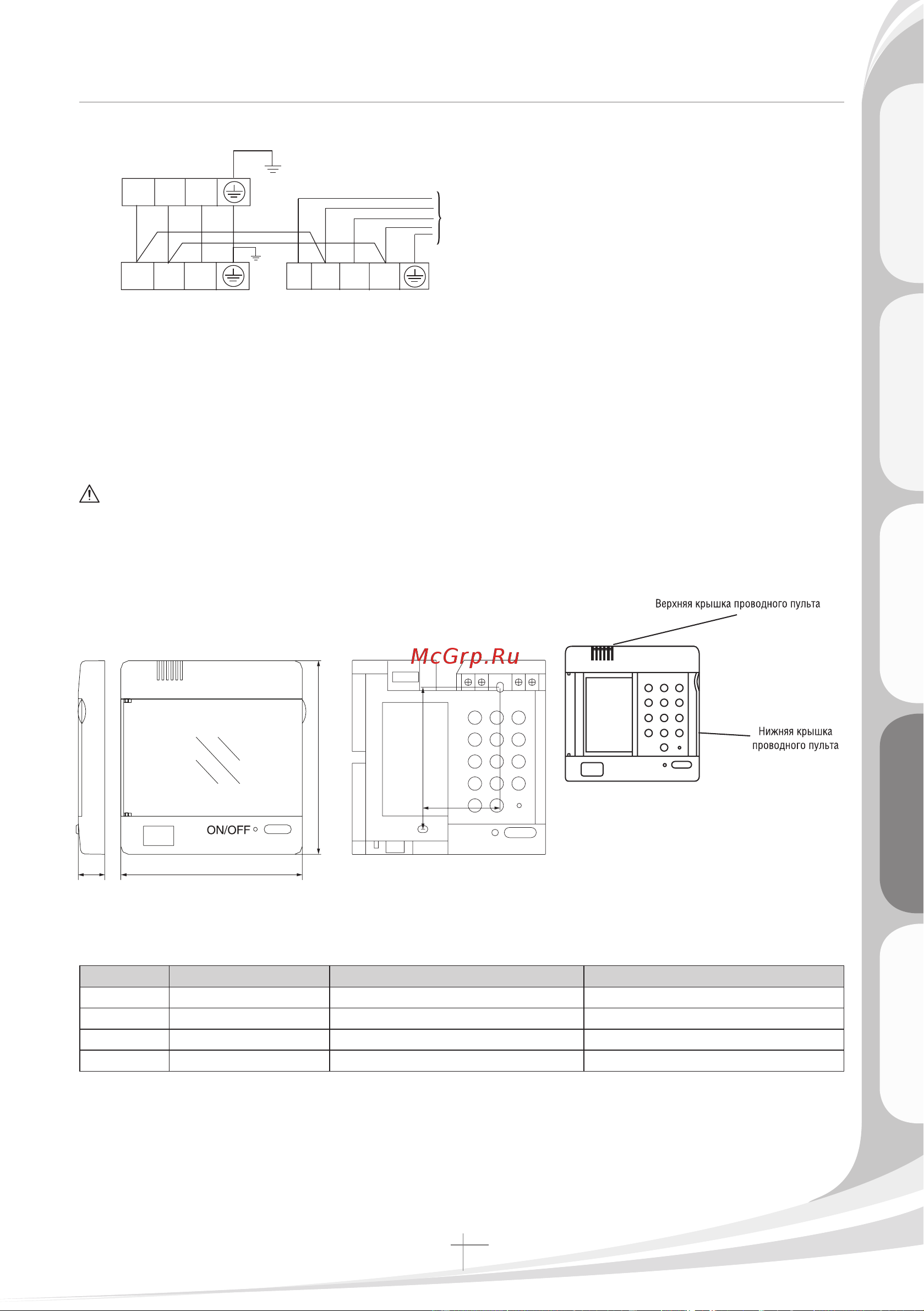

Установка систем управления
У
становка проводного пульта управления YR-E06
Внимание
Подключите индивидуальный проводной пульт к внутренним блокам канального типа вне зависимости от выбранного
типа управления. Без подключения проводного пульта управления к внутреннему блоку - кондиционер работать не будет.
Электронная плата размещена на нижней части проводного пульта управления. Будьте осторожны, чтобы не повредить ее.
1. Снимите верхнюю крышку пульта с помощью нажатия.
2. Установка проводного пульта управления.
Просверлите два отверстия на стене в соответствии с расположением шурупных отверстий на
задней крышке проводного пульта. Затем вставьте дюбели в соответствующие отверстия и при-
крепите заднюю крышку проводного пульта двумя шурупами к стене.
№ Символ Цвет Назначение
1 A Белый или зеленый 12 В
2 B Красный Заземление
3 C Желтый Управление
4 D – –
Для подключения пультов к сплит-системам используйте экранированный кабель 4 х
0,33мм
2
.
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
OL
Te
OL
Y/G
Y/G
1 2
3
1 2
3 L1 L2
L3
N
Силовое питание
3 фазы и нейтраль,
380400 В, 50 Гц
1234
84
120
20 120
A B C D
46
