Системы Unitary R22
54
Колонный тип
Подпотолочный тип
Универсальный тип
Канальный тип
Кассетный тип
Габаритные размеры

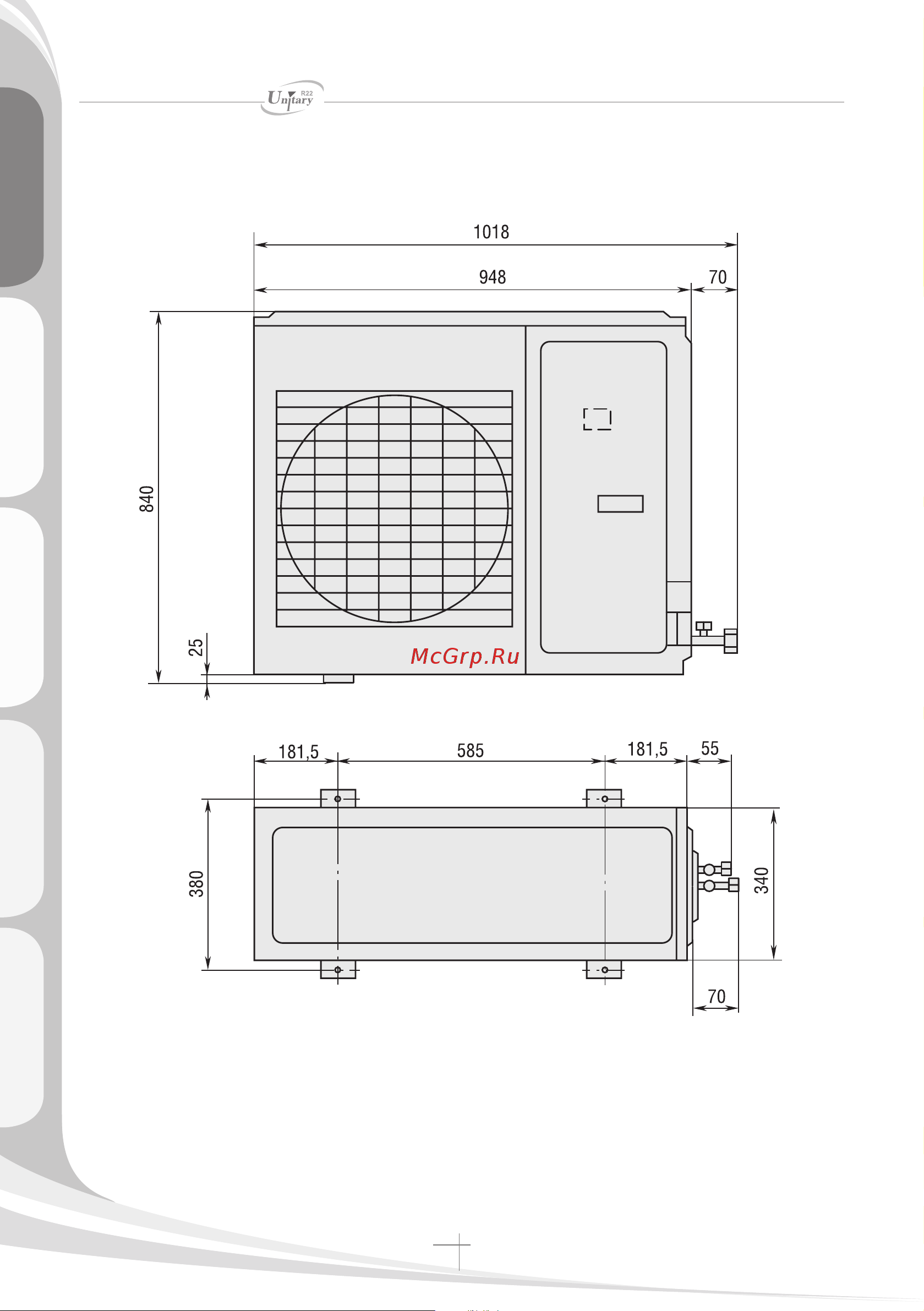

HBU-28HF03
