Системы Unitary R22
264
Колонный тип
Подпотолочный тип
Универсальный тип
Канальный тип
Кассетный тип
Внутренние блоки
HPU-42CF03, HPU-42HF03

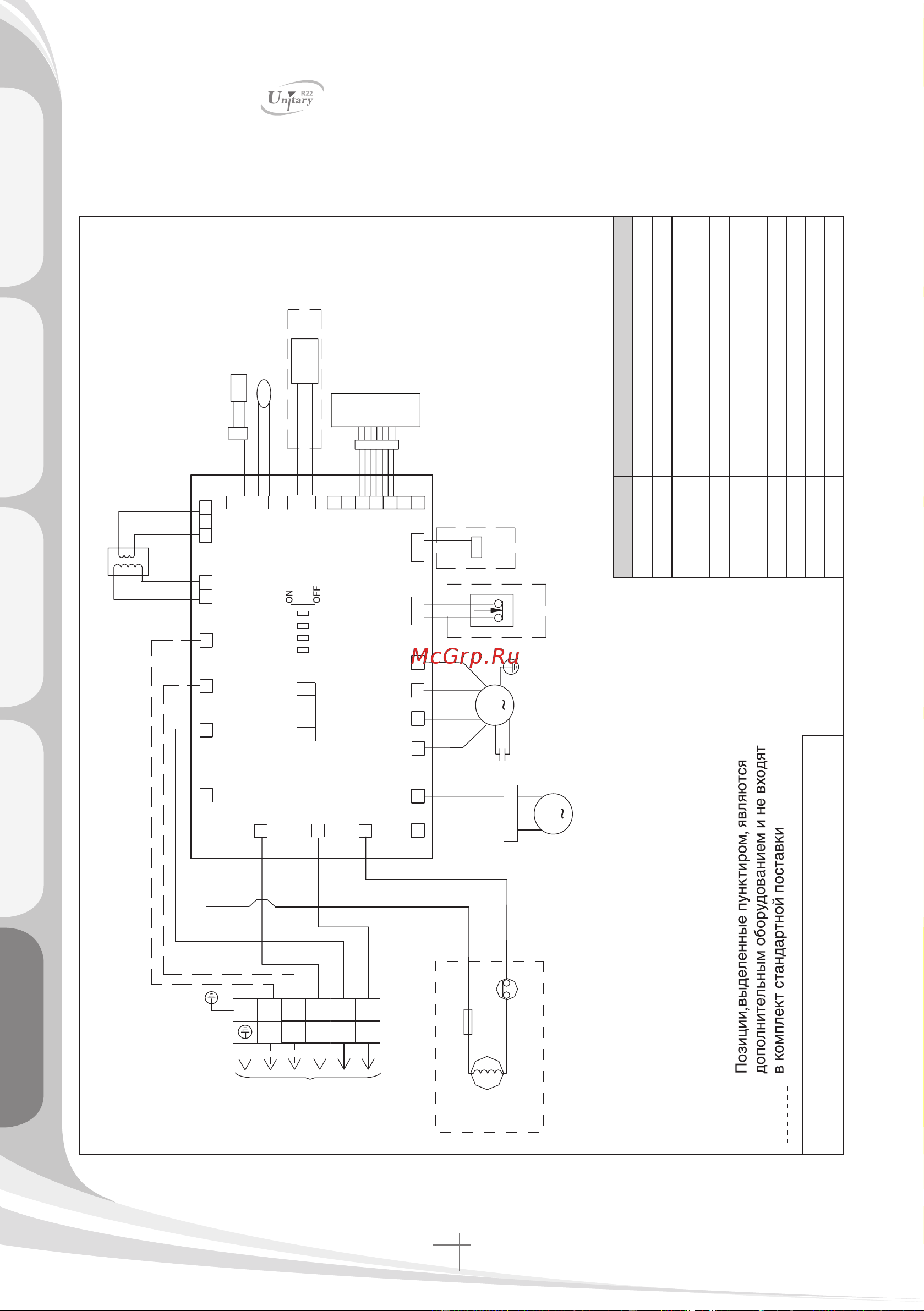

Электрические схемы
Y/G: желтозеленый; R: красный; B: черный; BL: Синий;
W: белый; GR: Серый; BR: Коричневый
0010576532
CN1
CN28
CN22CN23
CN24
CN25
CN26
CN16
SW3
R
LB
Y
B
CN7
CN11
CN18
PCB
CN19
CN13
CN20
CN4
CN27
CN12
CN3
CN5
CN6
Y/G
W B R BR GR Y/G
L N 3 4 5
Межблочная
связь
EH
TS
F1
M
FM
M
1 2 3 4
Предохранитель
250 В 6,3 А
Приемник
инфракрасного
сигнала
Y/G
CF
SM
TR
AD
OL
TC
Te
TA
Плата управления
Обозначение Наименование
FM Мотор вентилятора
CF Конденсатор
SM Электродвигатель привода жалюзи
TR Трансформатор
AD Адаптер
TA Термистор окружающей среды
TC Термистор на трубе
Te Термистор защиты от обмерзания
oL Реле низкого давления
TS Термореле
EH Электрический нагреватель
