27
Čeština
POZOR
Během práce držte hlavní držadlo a postranní držadlo.
Během práce nepoužívejte držadlo (A). Pokud byste
jej omylem zatáhnuli, tyč s hrotem by mohla vyskočit.
7. Přesunutí bočního držadla
Boční držadlo lze upevnit v kterékoli požadované poloze
v rozsahu 360 stupňů a lze jej také upevnit v jakékoli
poloze směrem dozadu a dopředu.
(1) Uvolněte rukoje otočením držadla ve směru A tak, jak
je znázorněno na obr. 4.
(2) Nastavte ji do polohy, ve které je usnadněna práce
ve svislém směru (nahoru a dolů) tak, jak je znázorněno
na obr. 5, obr. 6 a obr. 7.
(3) Otočte držadlo ve směru B a zajistěte rukoje.
8. Volba počtu úderů (použitelné pouze u modelu
H60MRV) (obr. 8)
POZOR: Neprovádějte žádná nastavení otočného
ovládače během provozu. Pokud budete
přidržovat hlavní část nářadí pouze jednou
rukou, nářadí se může otočit a může dojít
ke zranění.
Toto nářadí je vybaveno vestavěným elektrickým řídicím
obvodem, který umožňuje plynulou regulaci počtu úderů.
Aby bylo možné co nejvíce využít tohoto nářadí, nastavte
otočný ovládač podle povahy vykonávané práce, tzn.
sekání, bourání, nebo podle kvality materiálu určeného
k sekání nebo bourání.
Údaj „1” na stupnici otočného ovládače je určen pro
minimální rychlost 930 úderů za minutu a údaj „6” na
stupnici je pro maximální rychlost 1650 úderů za minutu.
ZPŮSOB POUŽITÍ SEKACÍHO KLADIVA (obr. 9)
1. Po přiložení hrotu nástroje na betonovou plochu nářadí
zapněte.
Vypínač lze ZAPNOUT vytažením pojistky a VYPNOUT
jejím uvolněním.
Jestliže je zarážka stisknuta a přitom pojistka vypínače
je vytažena, vypínač zůstane ZAPNUTÝ i v případě,
že nedržíte prstem pojistku – vhodné řešení pro
nepřetržitou práci.
Vypínač lze VYPNOUT opětovným vytažením pojistky,
poté se uvolní zarážka.
2. Využitím vlastní hmotnosti nářadí a pevným držením
sekacího kladiva oběma rukama lze účinným způsobem
omezit vznikající zpětný ráz.
Postupujte přiměřeným způsobem. Přílišné použití síly
snižuje efektivitu.
POZOR
Válec se může po delším používání zahřát. Bute proto
opatrní, abyste si nepopálili ruce.
䡬 Vydlabávání
䡬 Vazelína kladiva A
500 g (v plechovce)
70 g (v zelené tubě)
30 g (v zelené tubě)
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
Rozbíjení betonu, odsekávání betonu, sekání drážek, řezání
tyčí a zarážení kůlů.
Příklady použití:
Instalace trubek a vodičů, instalace sanitárního zařízení,
instalace strojů, vedení vody a kanalizace, vnitřní práce,
přístavní zařízení a různé stavební práce.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamž itě
pracovat a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
4. Instalace nástrojů
POZOR
Ujistčte se, že spínač je v poloze „OFF”, a vytáhněte
zástrěku ze zásuvky. Zabráníte tím vážným problémům.
POZNÁMKA
Používáte-li nástroje jako vrtné hroty, řezací nástroje
apod., používejte pouze nástroje označené naší firmou.
(1) Očistěte stopku nástroje.
(2) Zatáhněte za držadlo (A) ve směru A tak, jak je
znázorněno na obr. 1, a vložte nástroj do otvoru
předního krytu.
(3) Nastavte pozici drážky při současném otáčení nástroje
a pokračujte v nasazování, dokud nástroj nenarazí na
konec otvoru.
(4) Vrate držadlo (A) do původní polohy, zatáhněte za
nástroj a ujistěte se, že je plně uzamčen (Obr. 2).
5. Určení pracovní polohy nástroje
Nástrojem lze otáčet každých 30˚ a může být zafixován
ve 12 polohách.
(1) Jak je zobrazeno na obrázku 3, pokud je držadlo (A)
otočeno do směru B ve stavu, kdy držadlo (B) je
zatlačeno ve směru A, úhel břitu lze volně měnit do
jakékoliv polohy.
(2) Uvolněte držadlo (B), otočte nástrojem a ujistěte se,
že je kompletně uzamčen.
6. Vyjmutí nástroje
Zatáhněte za držadlo (A) - Obr. 1 - a vyjměte nástroj.
Standardní počet úderů
Otočný ovládač Počet úderů/min.
6 1650
5 1590
4 1460
3 1320
2 1110
1 930

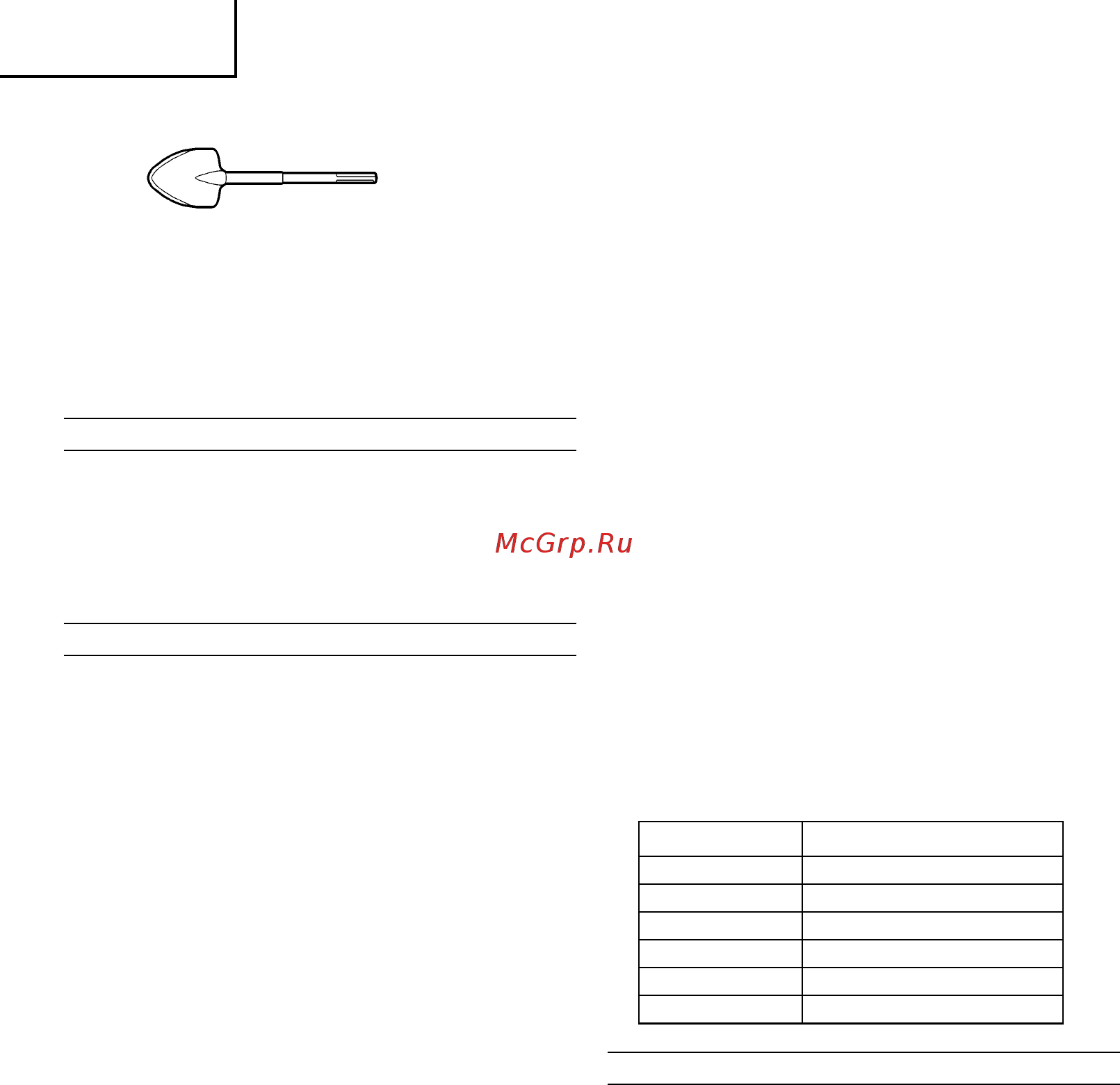

(1) Vydlabávací dláto
06Cze_H60MR_EE 10/14/08, 18:2427
