Hyundai L 5120S [13/48] Сборка
![Hyundai L 5120S [13/48] Сборка](/views2/1815712/page13/bgd.png)
Если вы хотите оставить скошенную траву на газоне,
рекомендуется использовать функцию мульчирова-
ния или бокового выброса.
Содержание
- St0600001 3
- Оглавление 3
- Примечания 3
- Расшифровка обозначений 3
- Hyundai 4
- Предисловие 4
- Hyundai corporation 5
- Licensed by 5
- В комплект поставки входит газонокосилка 1 шт нождля скашивания травы 1шт травосборник 1шт свечной ключ 1шт руководство пользователя 1 шт упаковка 1шт 5
- Комплектность 5
- Технические 5
- Характеристики 5
- Hyundai 6
- Аэро 6
- Аэро нож 6
- Ножом 6
- Описание изделия 6
- Турбина 6
- Турбиной 6
- Турбины 6
- Эффект пылесоса 6
- Hyundai corporation 7
- Licensed by 7
- Изделия 7
- Общий вид 7
- Рис 1 7
- Составные 7
- Части 7
- Безопасности 8
- Информация 8
- Опасность травматизма 8
- При работе с устройством необходимо обязательно i соблюдать эти требования потехникебезопасности 8
- Безопасности 9
- Действия при работе газонокосилкой 9
- Информация 9
- Подготовка к работе 9
- Безопасности 10
- Информация 10
- Осторожно бензин сильно токсичен и горюч 10
- Безопасности 11
- Информация 11
- Описание символов 12
- Автоматически закрывается для предохранения оператора от объектов которые могут быть отброшены ножом 13
- Внимание после снятия травосборника крышка 17 13
- И подготовка 13
- К работе 13
- Сборка 13
- Удалениетравосборника 13
- Установкатравосборник 13
- И подготовка 14
- К работе 14
- Необходимо убедиться что мотор выключен 14
- Предупреждение движущийся нож может 14
- Привести к серьезным повреждениям и травмам перед началом регулировки высоты среза 14
- Регулировка высоты скашивания 14
- Регулировка рукоятки 14
- Сборка 14
- И подготовка 15
- К работе 15
- Мульчирование 15
- Настройки для мульчирования 15
- Сборка 15
- Боковой выброс 16
- И подготовка 16
- К работе 16
- Сбор травы втравосборник 16
- Сборка 16
- И подготовка 17
- К работе 17
- Необходимо регулярно выполнять очистку заслонки бокового выброса и отверстия выброса от травы и грязи 17
- Примечание выполняется только при останов ленном двигателе и неподвижном ноже 17
- Сборка 17
- Удаление мульчирующего клина 17
- Удаление направляющей бокового выброса 17
- Внимание при работе на склонах возможен контакт режущего ножа с поверхностью земли что может вызвать повреждение режущего элемента и неожиданный выброс земли или камней из под корпуса газонокосилки газоно косилка всегда должна опираться четырьмя колесами на обрабатываемую площадь 18
- Газонокосилкой 18
- Запуск газонокосилки 18
- Остановка двигателя 18
- Работа с 18
- Чистка травосборника 18
- Важно производительность мотора его надежность и срок службы зависят от множества факторов а также от качества используемого топлива масла и регулярного технического обслуживания 19
- Высотанадуровнем моря 19
- Газонокосилкой 19
- Работа с 19
- Температура 19
- Условия окружающей среды 19
- Газонокосилкой 20
- Масло 20
- Работа с 20
- Топливо 20
- Воздушный фильтр 21
- Газонокосилкой 21
- Работа с 21
- Свеча зажигания 21
- Внимание перед началом проведения технического обслуживания обязательно выключите двигатель во избежание ожогов и травм дайте двигателю остыть минимум 15 минут используйте только оригинальные запасные 22
- Общие требования по техническому обслуживанию 22
- Техническое обслуживание 22
- Части hyundai использование неоригинальных запасных частей может повредить газонокосил ку и нанести травмы оператору 22
- Замена ножа 23
- Заточка ножа 23
- Перед запуском мотора всегда выполняйте 23
- Предупреждение изношенный или пов 23
- Проверку следующих узлов 23
- Режденный нож может привести к серьезным травмам перед началом эксплуатации газоно косилки необходимо всегда проверять состоя ние ножа 23
- Режущий нож 23
- Техническое обслуживание 23
- Внимание использование масла для двух тактного двигателя также может привести к повреждению мотора 24
- Внимание предметы выброшенные через изношенный или поврежденный травосборник могут привести к серьезным травмам при необходимости установите новый травосборник 24
- Моторное масло 24
- Техническое обслуживание 24
- Травосборник 24
- Ваться и привести к серьезным травмам и смер тельным случаям соблюдать чрезвычайную осторожность при работе с бензином 25
- Внимание бензин легковоспламеняю i щаяся жидкость и его испарения могут взор 25
- Воздушный фильтр 25
- Техническое обслуживание 25
- Топливо 25
- Хранить в местах не доступных для детей заправка топлива должна осуществляться в хорошо вентилируемом месте при остановлен ном моторе не курить не допускать открытого огня или искрения в помещении где выполняет ся заправка мотора или храниться бензин избегать длительного контакта бензина с кожей 25
- Внимание работа с мотором без воздушного фильтра или с поврежденным фильтром может привести к быстрому износу мотора 26
- Проверка и или замена воздушного фильтра 26
- Техническое обслуживание 26
- Утилизация 26
- Хранение 26
- Http www hyundai direct com 27
- Соблюдение предписаний данной инструкции по эксплуатации 27
- Техническое обслуживание 27
- Hyundai corporation 28
- Licensed by 28
- График технического обслуживания двигателя 28
- Техническое обслуживание 28
- Hyundai corporation 29
- Licensed by 29
- Неисправностей 29
- Поиск 29
- В комплект поставки входить 30
- Опис виробу 30
- Передмова 30
- Бензинова газонокосарка 31
- Техн1чн1 характеристики 31
- Бампер 32
- Вн1шн1й вигляд та склад0в1 частини 32
- Дн гид час роботи газонокосаркою 33
- Небезпека травматизму 33
- Нф0рмац1я 3 безпеки 33
- Пщготовка до роботи 33
- В1 в2 35
- В4 в5 вб в7 35
- Е lwa 35
- Зб1рка виробу та п1дготовкадо роботи 35
- Монтаж травозбфника мал 35
- Писсимв0л1в 35
- Демонтаж травозбфника 36
- Регулювання висоти скошування 36
- Регулювання рукоятки 36
- Б чний викид 37
- Мульчування 37
- Налаштування для мульчування 37
- Видалення мульчованого клину 38
- Видалення направляючот б чного викиду 38
- Зб р трави в травозбфник 38
- Г iл 39
- Запуск газонокосарки 39
- Зупинка двигуна 39
- Очищения травозбфника 39
- Перед першим холодним запуском двигуна тдкачайте паливо в карбюратор натиснув ши три рази на гумову червону кнопку розташовану на корпус пов тряного ф льтра 12 мал в передн й частин двигуна пот м виконайте запуск двигуна косарки як зазначено нижче якщо п сля трьох невдалих спроб старту двигун не зав вся повтор ть п дкачування палива це характерно для самого першого запуску або при тривалих простоях без палива в баку сухому карбюратор повторний запуск вже на гарячу як правило не вимагае додатково вручну вводити паливо в карбюратор 39
- Робота 3 газонокосаркою 39
- T окр пов тря мастило 40
- Висота над р внем моря 40
- Мастило 40
- Паливо 40
- Температура 40
- Умови навколишнього середовища 40
- Pixyni нож 41
- Загальн вимоги щодо техничного обслуговування 41
- Перед запуском мотора завжди виконуйте перевфку вузл в 41
- Повпряний ф льтр 41
- Свнка запалювання 41
- Технiчне обслуговування 41
- Г i j 42
- Моторне мастило 42
- Травозб1рник 42
- Г i 1 43
- Паливо 43
- Перевфка i або замша повпряного ф льтра 43
- Повпряний фтьтр 43
- Http www hyundai direct com 44
- Дотримання приписав дано нструкцп з експлуатацп 44
- Збер1гання 44
- Утшпзацы 44
- Використанж 45
- Вузол ди 45
- Годин роботи 45
- Графк техничного обслуговування двигуна 45
- Кожен pik чи 45
- Кожн 2 роки чи 45
- Кожн 6 мкящв чи 45
- Першого мкяця чи 45
- По зак1нченню 45
- При кожному 45
- Через перших 45
- Можлива причина усунення несправност 46
- Пошук несправностей 46
- 2 3 4 5 47
- St0600001 47
- Дата виробництва 47
- Hyundai 48
Похожие устройства
- Hyundai L 5520S Инструкция по эксплуатации
- Hyundai L 4610S Инструкция по эксплуатации
- Hyundai L 5110RS Инструкция по эксплуатации
- Hyundai LE 3220 Инструкция по эксплуатации
- Hyundai LE 4220 Инструкция по эксплуатации
- Hyundai Z 360 Инструкция по эксплуатации
- Hyundai Z 540 Инструкция по эксплуатации
- Hyundai GCL 1010 Инструкция по эксплуатации
- Hyundai GCL 1410 Инструкция по эксплуатации
- Hyundai X 3916 Инструкция по эксплуатации
- Hyundai X 4118 Инструкция по эксплуатации
- Hyundai X 5320 Инструкция по эксплуатации
- Hyundai LXE 2420 Инструкция по эксплуатации
- Hyundai LХЕ 1820 Инструкция по эксплуатации
- Hyundai HHW 120-400 Инструкция по эксплуатации
- Hyundai HHW 150-500 Инструкция по эксплуатации
- Hyundai S 2050 Инструкция по эксплуатации
- Hyundai S 2060 Инструкция по эксплуатации
- Hyundai P 910-82 Инструкция по эксплуатации
- Hyundai J 510 Инструкция по эксплуатации

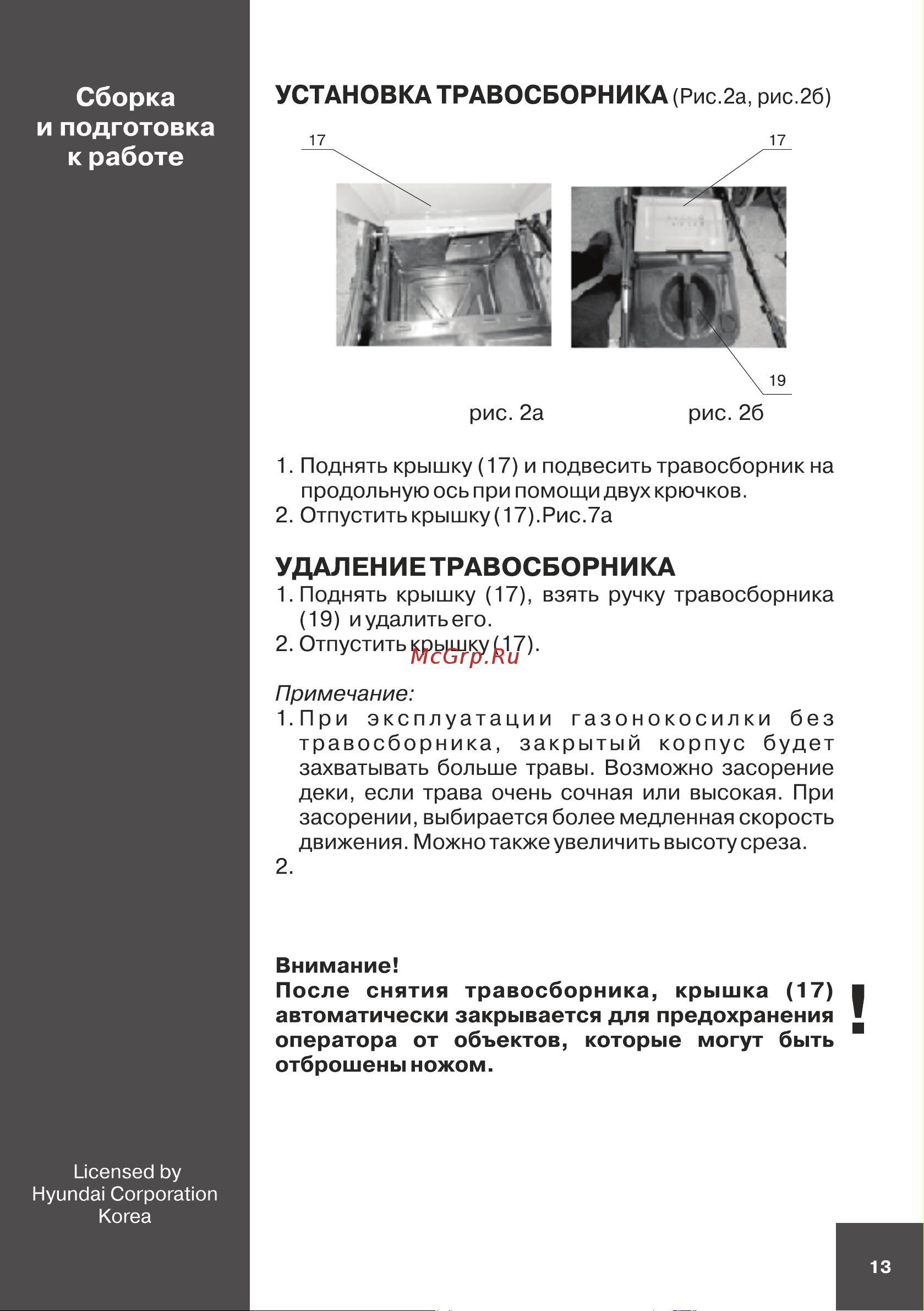

Сборка и подготовка к работе УСТАНОВКАТРАВОСБОРНИКА Рис 2а рис 2б 17 17 рис 2а рис 26 1 Поднять крышку 17 и подвесить травосборник на продольную ось при помощи двух крючков 2 Отпустить крышку 17 Рис 7а УДАЛЕНИЕТРАВОСБОРНИКА 1 Поднять крышку 17 взять ручку травосборника 19 и удалить его 2 Отпустить крышку 17 Примечание 1 При эксплуатации газонокосилки без травосборника закрытый корпус будет захватывать больше травы Возможно засорение деки если трава очень сочная или высокая При засорении выбирается более медленная скорость движения Можно также увеличить высоту среза 2 Если вы хотите оставить скошенную траву на газоне рекомендуется использовать функцию мульчирова ния или бокового выброса Внимание После снятия травосборника крышка 17 автоматически закрывается для предохранения оператора от объектов которые могут быть отброшены ножом Licensed by Hyundai Corporation Korea 13
