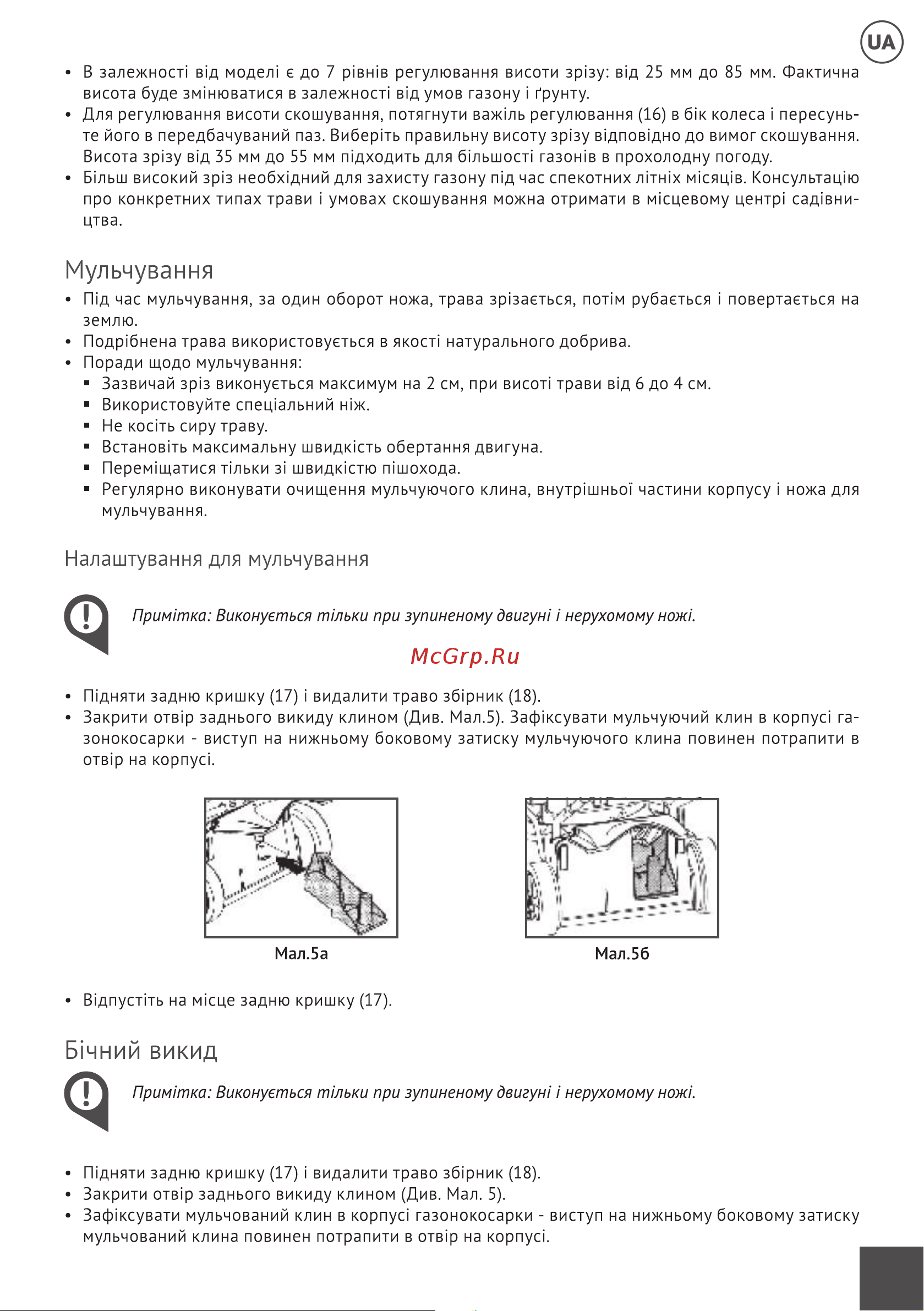

В залежност вщ модел е до 7 р вн в регулювання висоти зроу вщ 25 мм до 85 мм Фактична висота буде зм нюватися в залежност в д умов газону Грунту Для регулювання висоти скошування потягнути важ ль регулювання 16 в б к колеса пересунь те його в передбачуваний паз Виберггь правильну висоту зр зу в дпов дно до вимог скошування Висота зр зу в д 35 мм до 55 мм шдходить для б льшост газожв в прохолодну погоду Б льш високий зр з необх дний для захисту газону п д час спекотних л тжх м сяц в Консультафю про конкретних типах трави умовах скошування можна отримати в м сцевому центр сад вництва Мульчування П д час мульчування за один оборот ножа трава зр заеться пот м рубаеться повертаеться на землю Подранена трава використовуеться в якост натурального добрива Поради щодо мульчування Зазвичай зр з виконуеться максимум на 2 см при висов трави в д 6 до 4 см Використовуйте спефальний жж Не кость сиру траву Встанов ть максимальну швидюсть обертання двигуна Г1ерем щатися пльки з швидкютю жшохода Регулярно виконувати очищения мульчуючого клина внутр шньо частини корпусу ножа для мульчування Налаштування для мульчування ПРим тка Виконуеться пульки при зупиненому двигун нерухомому ноже Пщняти задню кришку 17 видалити траво зб рник 18 Закрити отв р заднього викиду клином Див Мал 5 Заф ксувати мульчуючий клин в корпус газонокосарки виступ на нижньому боковому затиску мульчуючого клина повинен потрапити в отв р на корпус Мал 5а Мал 5б В дпуст ть на м сце задню кришку 17 Б чний викид 9 Прим тка Виконуеться т льки при зупиненому двигун нерухомому ноже П дняти задню кришку 17 видалити траво зб рник 18 Закрити отв р заднього викиду клином Див Мал 5 Заф ксувати мульчований клин в корпус газонокосарки виступ на нижньому боковому затиску мульчований клина повинен потрапити в отв р на корпус 37
