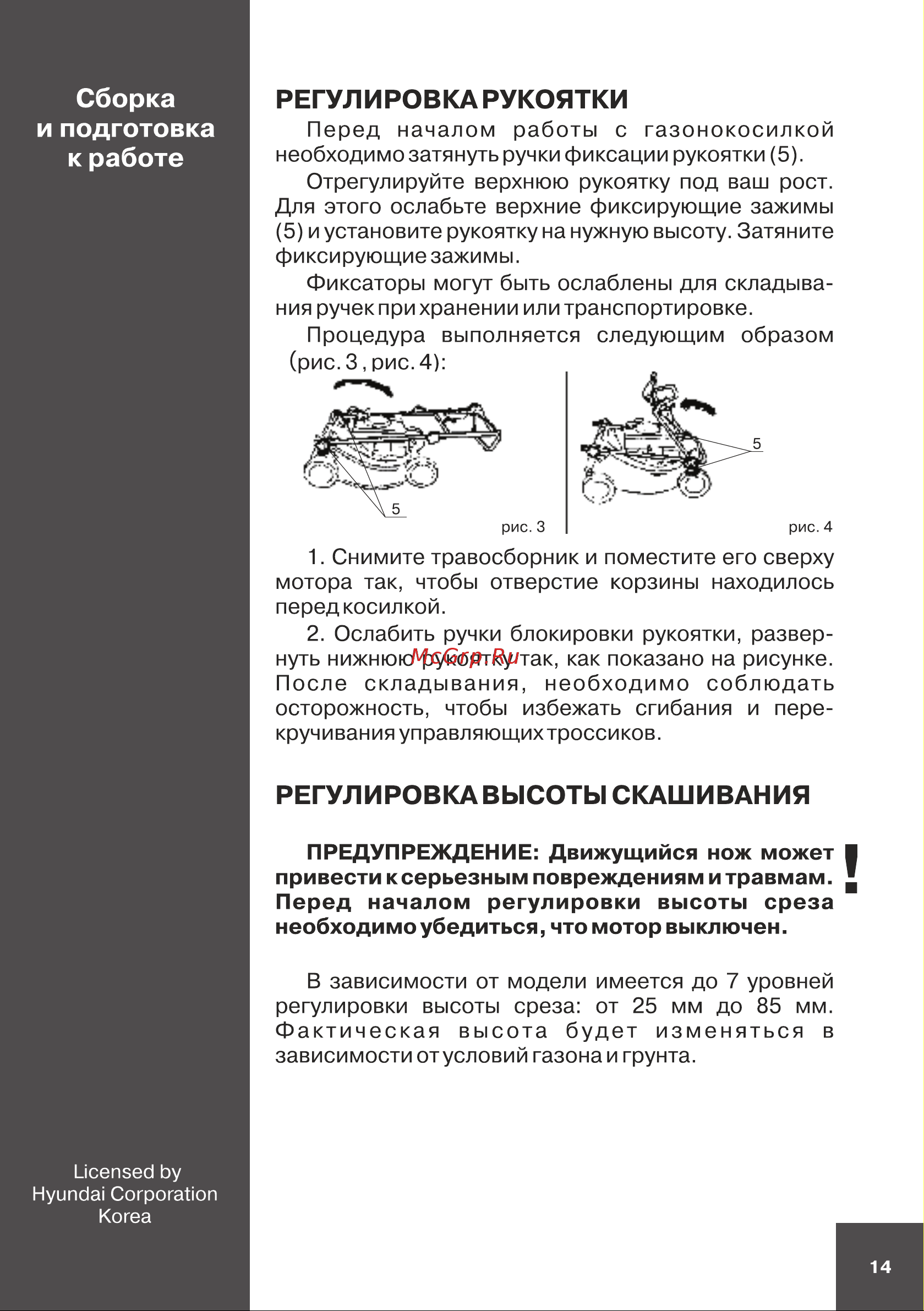

Сборка и подготовка к работе РЕГУЛИРОВКА РУКОЯТКИ Перед началом работы с газонокосилкой необходимо затянуть ручки фиксации рукоятки 5 Отрегулируйте верхнюю рукоятку под ваш рост Для этого ослабьте верхние фиксирующие зажимы 5 и установите рукоятку на нужную высоту Затяните фиксирующие зажимы Фиксаторы могут быть ослаблены для складыва ния ручек при хранении или транспортировке Процедура выполняется следующим образом 1 Снимите травосборник и поместите его сверху мотора так чтобы отверстие корзины находилось передкосилкой 2 Ослабить ручки блокировки рукоятки развер нуть нижнюю рукоятку так как показано на рисунке После складывания необходимо соблюдать осторожность чтобы избежать сгибания и пере кручивания управляющих троссиков РЕГУЛИРОВКА ВЫСОТЫ СКАШИВАНИЯ ПРЕДУПРЕЖДЕНИЕ Движущийся нож может привести к серьезным повреждениям и травмам Перед началом регулировки высоты среза необходимо убедиться что мотор выключен В зависимости от модели имеется до 7 уровней регулировки высоты среза от 25 мм до 85 мм Фактическая высота будет изменяться в зависимости от условий газона и грунта Licensed by Hyundai Corporation Korea 14
