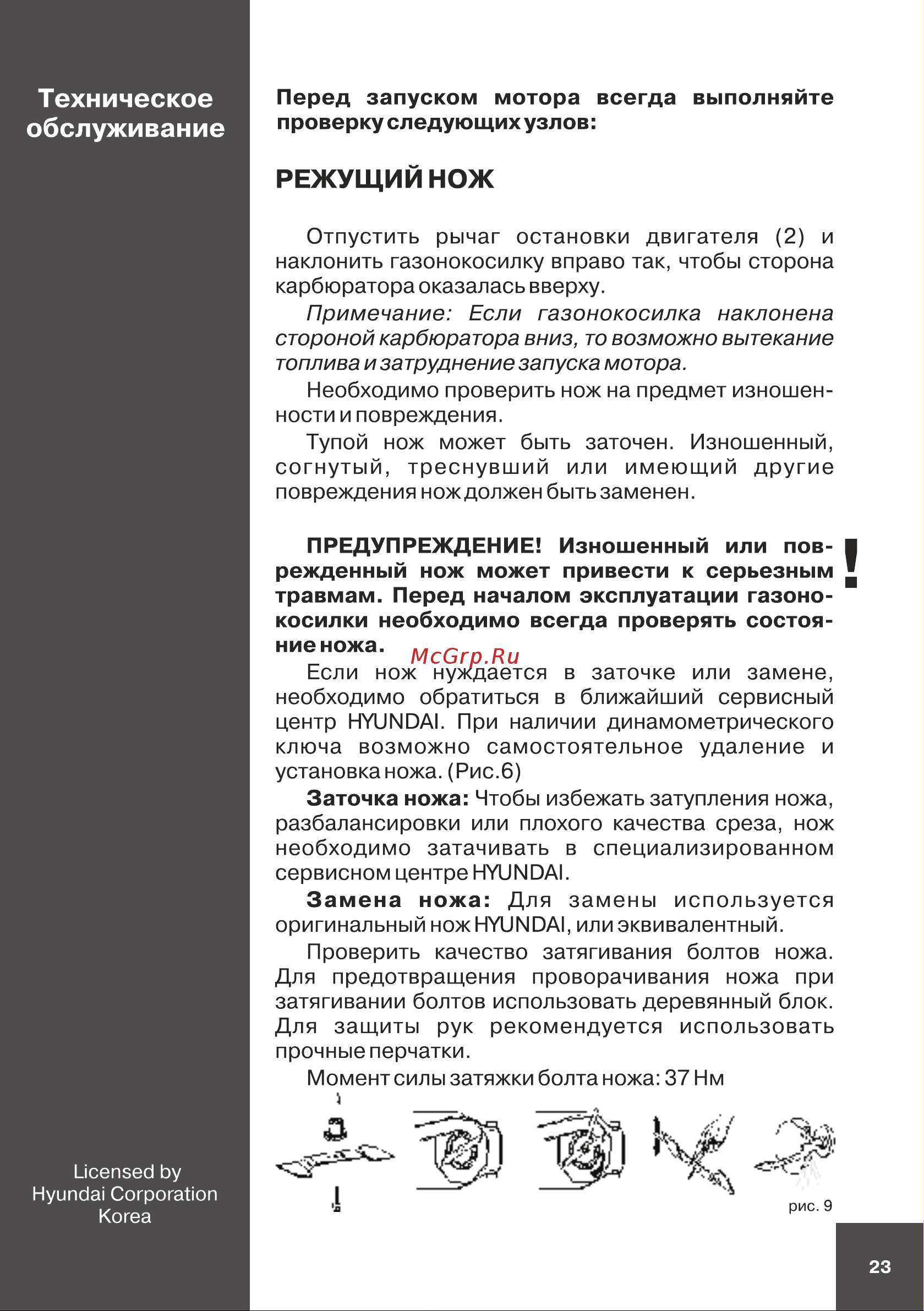

Техническое обслуживание Перед запуском мотора всегда проверку следующих узлов выполняйте РЕЖУЩИЙ НОЖ Отпустить рычаг остановки двигателя 2 и наклонить газонокосилку вправо так чтобы сторона карбюратора оказалась вверху Примечание Если газонокосилка наклонена стороной карбюратора вниз то возможно вытекание топлива и затруднение запуска мотора Необходимо проверить нож на предмет изношен ности и повреждения Тупой нож может быть заточен Изношенный согнутый треснувший или имеющий другие повреждения нож должен быть заменен ПРЕДУПРЕЖДЕНИЕ Изношенный или пов режденный нож может привести к серьезным травмам Перед началом эксплуатации газоно косилки необходимо всегда проверять состоя ние ножа Если нож нуждается в заточке или замене необходимо обратиться в ближайший сервисный центр HYUNDAI При наличии динамометрического ключа возможно самостоятельное удаление и установка ножа Рис 6 Заточка ножа Чтобы избежать затупления ножа разбалансировки или плохого качества среза нож необходимо затачивать в специализированном сервисном центре HYUNDAI Замена ножа Для замены используется оригинальный нож HYUNDAI или эквивалентный Проверить качество затягивания болтов ножа Для предотвращения проворачивания ножа при затягивании болтов использовать деревянный блок Для защиты рук рекомендуется использовать прочные перчатки Момент силы затяжки болта ножа 37 Нм Licensed by Hyundai Corporation Korea 23
