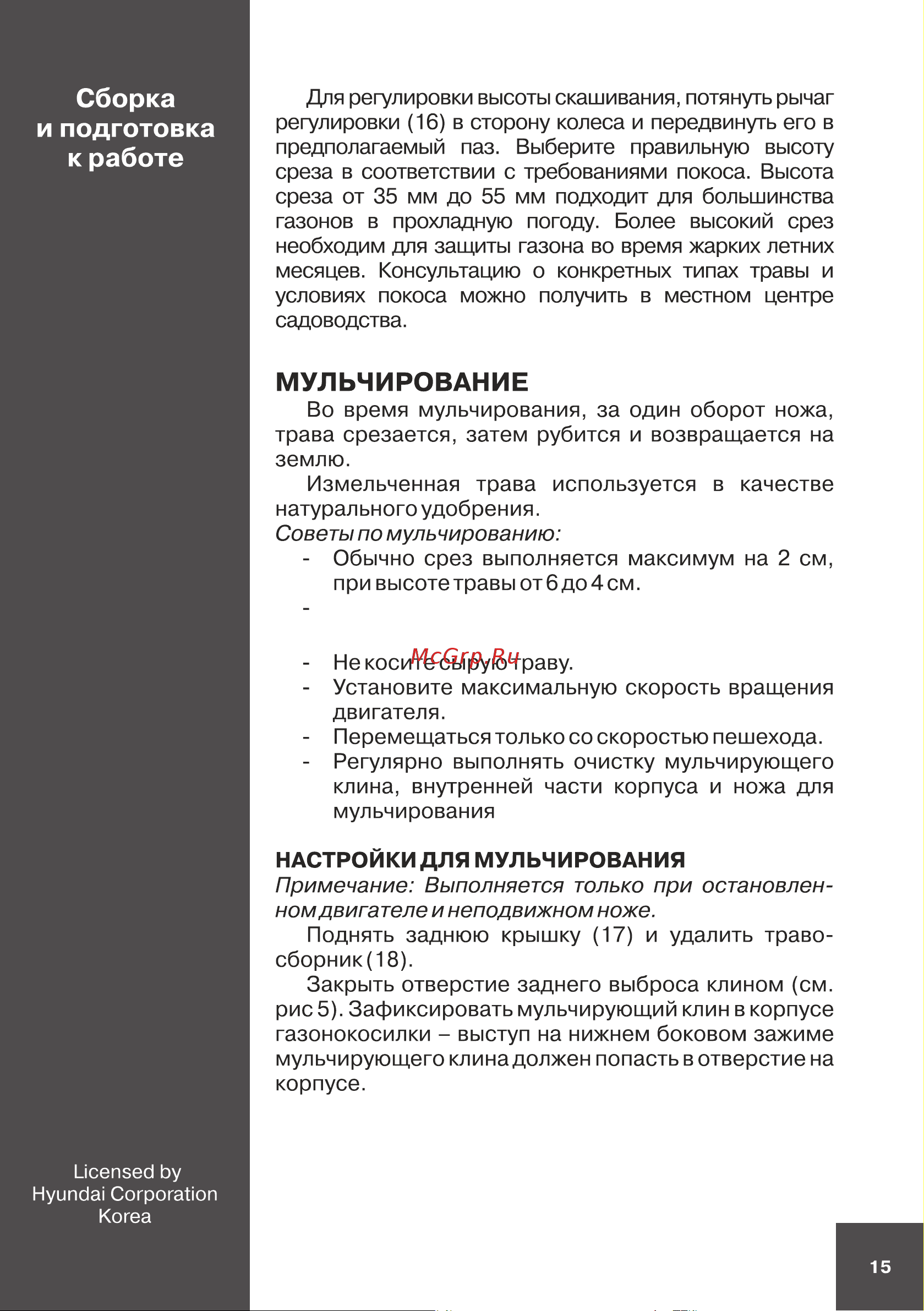

Сборка и подготовка к работе Для регулировки высоты скашивания потянуть рычаг регулировки 16 в сторону колеса и передвинуть его в предполагаемый паз Выберите правильную высоту среза в соответствии с требованиями покоса Высота среза от 35 мм до 55 мм подходит для большинства газонов в прохладную погоду Более высокий срез необходим для защиты газона во время жарких летних месяцев Консультацию о конкретных типах травы и условиях покоса можно получить в местном центре садоводства МУЛЬЧИРОВАНИЕ Во время мульчирования за один оборот ножа трава срезается затем рубится и возвращается на землю Измельченная трава используется в качестве натурального удобрения Советы по мульчированию Обычно срез выполняется максимум на 2 см при высоте травы от 6 до 4 см Используется специальный оригинальный нож установленный на заводе Замена не требуется Не косите сырую траву Установите максимальную скорость вращения двигателя Перемещаться только со скоростью пешехода Регулярно выполнять очистку мульчирующего клина внутренней части корпуса и ножа для мульчирования НАСТРОЙКИ ДЛЯ МУЛЬЧИРОВАНИЯ Примечание Выполняется только при остановлен ном двигателе и неподвижном ноже Поднять заднюю крышку 17 и удалить травосборник 18 Закрыть отверстие заднего выброса клином см рис 5 Зафиксировать мульчирующий клин в корпусе газонокосилки выступ на нижнем боковом зажиме мульчирующего клина должен попасть в отверстие на корпусе Licensed by Hyundai Corporation Korea 15
