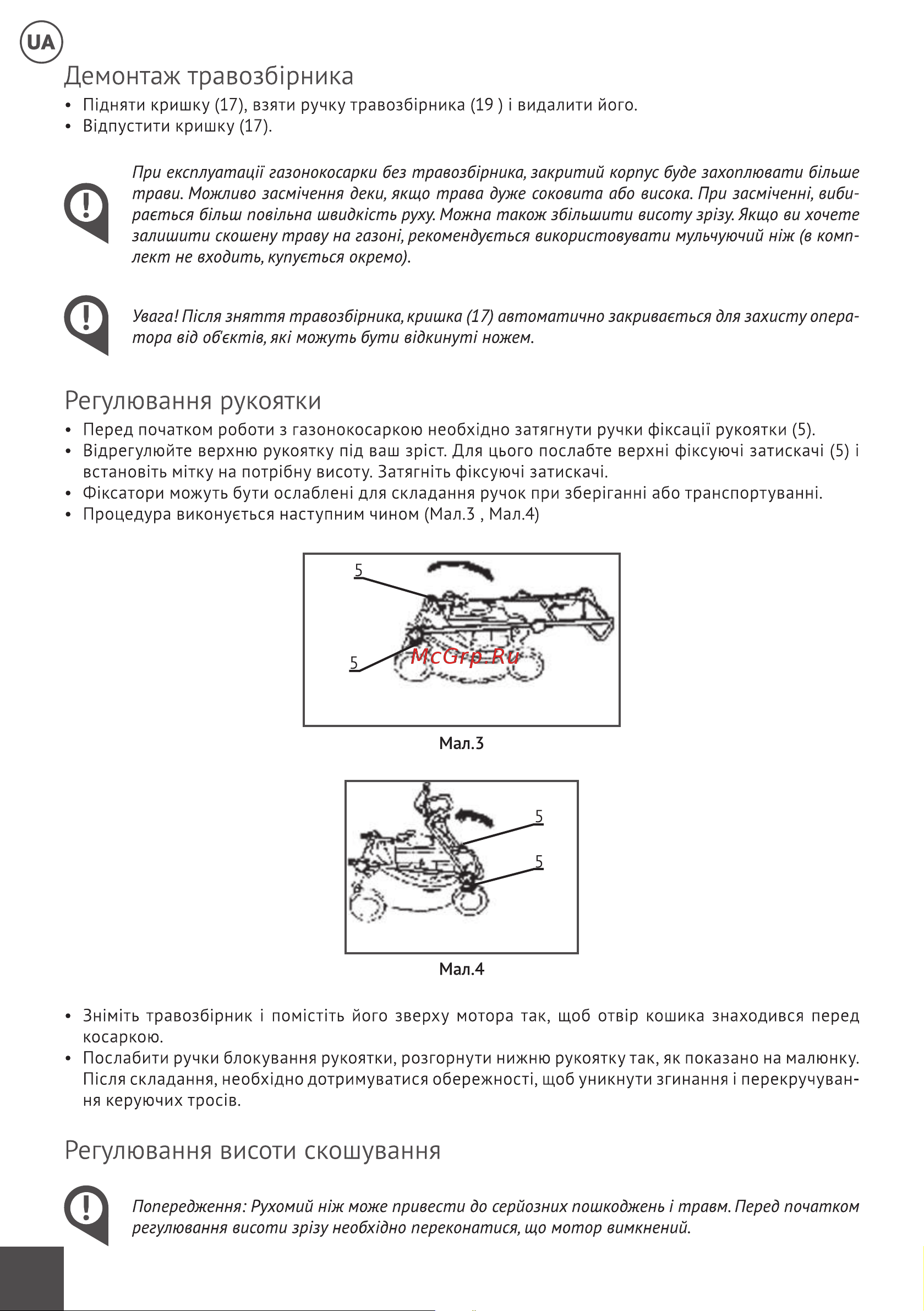

Демонтаж травозбфника П дняти кришку 17 взяти ручку травозб рника 19 видалити його Вщпустити кришку 17 При експлуатаци газонокосарки без травозб рника закритий корпус буде захоплювати б льше трави Можливо засм чення деки якщо трава дуже соковита аба висока При засм1чент вибираеться бтьш повтьна швидюсть руху Можно також зб льшити висоту зр зу Якщо ви хочете залишити скошену траву на газон рекомендуешься використовувати мульчуючий н ж в комп лект не входить купуеться окремо Г I Увага П сля зняття травозб рника кришка 17 автоматично закриваеться для захисту оператора в д обект в як можуть бути в дкинут ножем Регулювання рукоятки Перед початком роботи з газонокосаркою необх дно затягнути ручки фжсацП рукоятки 5 Вщрегулюйте верхню рукоятку п д ваш зр ст Для цього послабте верхи ф ксуюч затискач 5 встанов ть м тку на потр бну висоту Затягн ть флксуюч затискач Ф ксатори можуть бути ослаблен для складання ручок при збер ганн або транспортуванн Процедура виконуеться наступним чином Мал З Мал 4 Мал З Зн м ть травозб рник пом ст ть його зверху мотора так щоб отв р кошика знаходився перед косаркою Послабити ручки блокування рукоятки розгорнути нижню рукоятку так як показано на малюнку П сля складання необх дно дотримуватися обережност щоб уникнути згинання перекручування керуючих трос в Регулювання висоти скошування Попередження Рухомий н ж може привести до серйозних пошкоджень I травм Перед початком регулювання висоти зр зу необх дно переконатися що мотор вимкнений 36
