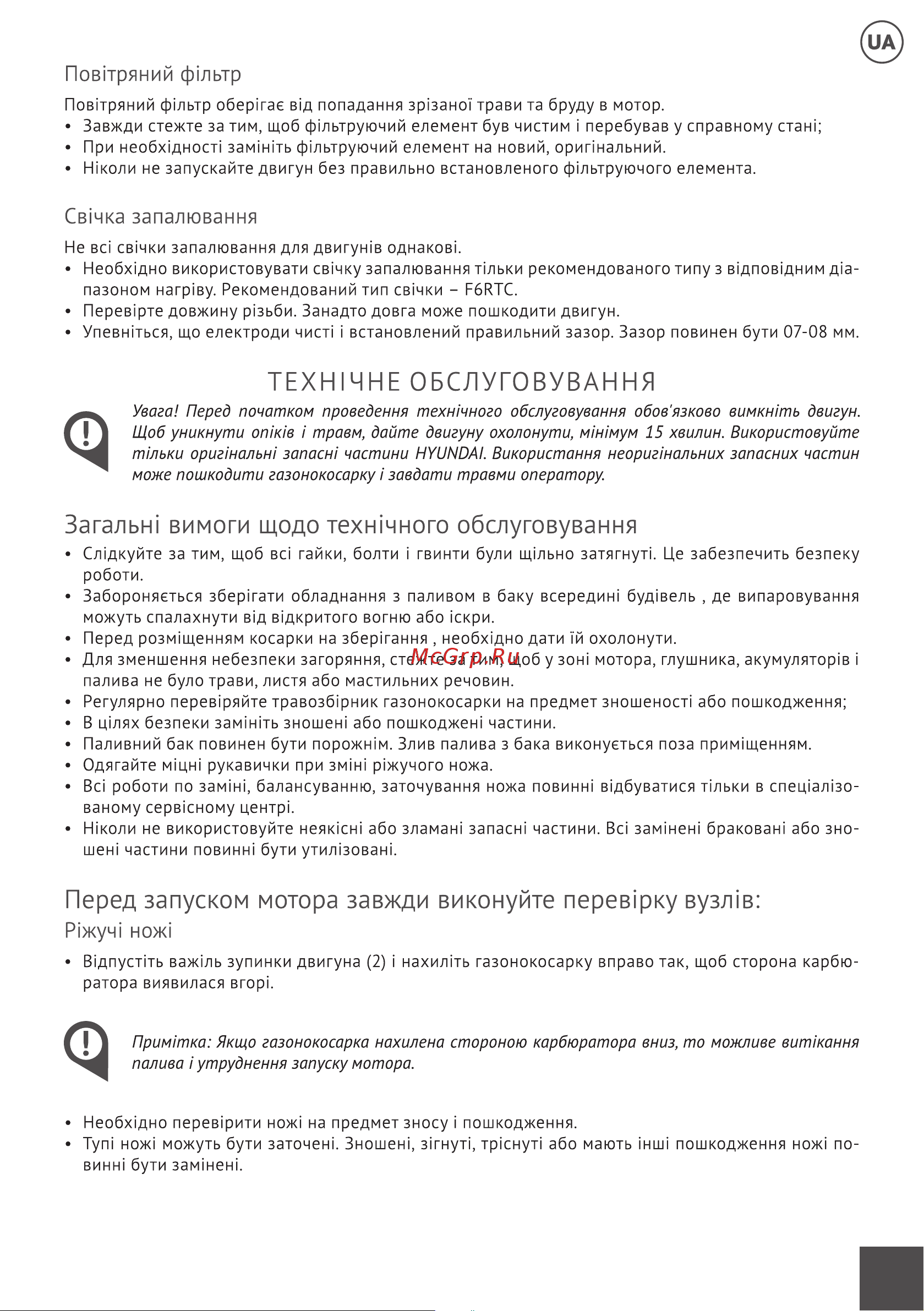

Повпряний ф льтр Пов тряний ф льтр o6epirae BÌД попадания зр зано1 трави та бруду в мотор Завжди стежте за тим щоб ф льтруючий елемент був чистим i перебував у справному стан При необх дност заметь ф льтруючий елемент на новий орипнальний Н коли не запускайте двигун без правильно встановленого ф льтруючого елемента Свнка запалювання Не BCÌ св чки запалювання для двигужв однаковс Необхщно використовувати св чку запалювання т льки рекомендованоготипу з вщповщним fliaпазоном Harpiey Рекомендований тип св чки F6RTC Перев1рте довжину р зьби Занадто довга може пошкодити двигун Упевжться що електроди чисп i встановлений правильний зазор Зазор повинен бути 07 08 мм ТЕХНIЧНЕ ОБСЛУГОВУВАННЯ 11 Увага Перед початком проведення техшчного обслуговування обов язково вимкн ть двигун Щоб уникнути onÌKÌe i травм дайте двигуну охолонути м тмум 15 хвилин Використовуйте ттьки ориг нальн1 запоен частини HYUNDAI Використання неоригтальних запасних частин може пошкодити газонокосарку i завдати травми оператору Загальн вимоги щодо техничного обслуговування Слщкуйте за тим щоб BCÌ гайки болти i гвинти були щ льно затягнут Це забезпечить безпеку роботи Забороняеться зберцати обладнання з паливом в баку всередин буд вель де випаровування можуть спалахнути Bifl вщкритого вогню або icкри Перед розм щенням косарки на збер гання необхщно дати 1й охолонути Для зменшення небезпеки загоряння стежте за тим щоб у зон мотора глушника акумулятор1в i палива не було трави листя або мастильних речовин Регулярно перев ряйте травозб рник газонокосарки на предмет зношеност або пошкодження В щлях безпеки заметь зношен або пошкоджеш частини Паливний бак повинен бути порожжм Злив палива з бака виконуеться поза прим щенням Одягайте MÌUHÌ рукавички при 3MÌHÌ р1жучого ножа Bei роботи по 33MÌHÌ балансуванню заточування ножа повинж вщбуватися пльки в спец ал зованому cepeicHOMy центре Нжоли не використовуйте неяккж або зламаж запаси частини Bei зам нен бракован або зношен частини повинн бути утил зован Перед запуском мотора завжди виконуйте перевфку вузл в Pixyni нож В дпуст ть важ ль зупинки двигуна 2 нахил ть газонокосарку вправо так щоб сторона карбю ратора виявилася вгор 11 Примипка Якщо газонокосарка нахилена стороною карбюратора вниз то можливе вит кання палива i утруднення запуску мотора Необх дно перев рити нож на предмет зносу i пошкодження Tyni нож можуть бути заточен Зношен з гнут тр снут або мають нш пошкодження нож по винн бути зам нен 41
