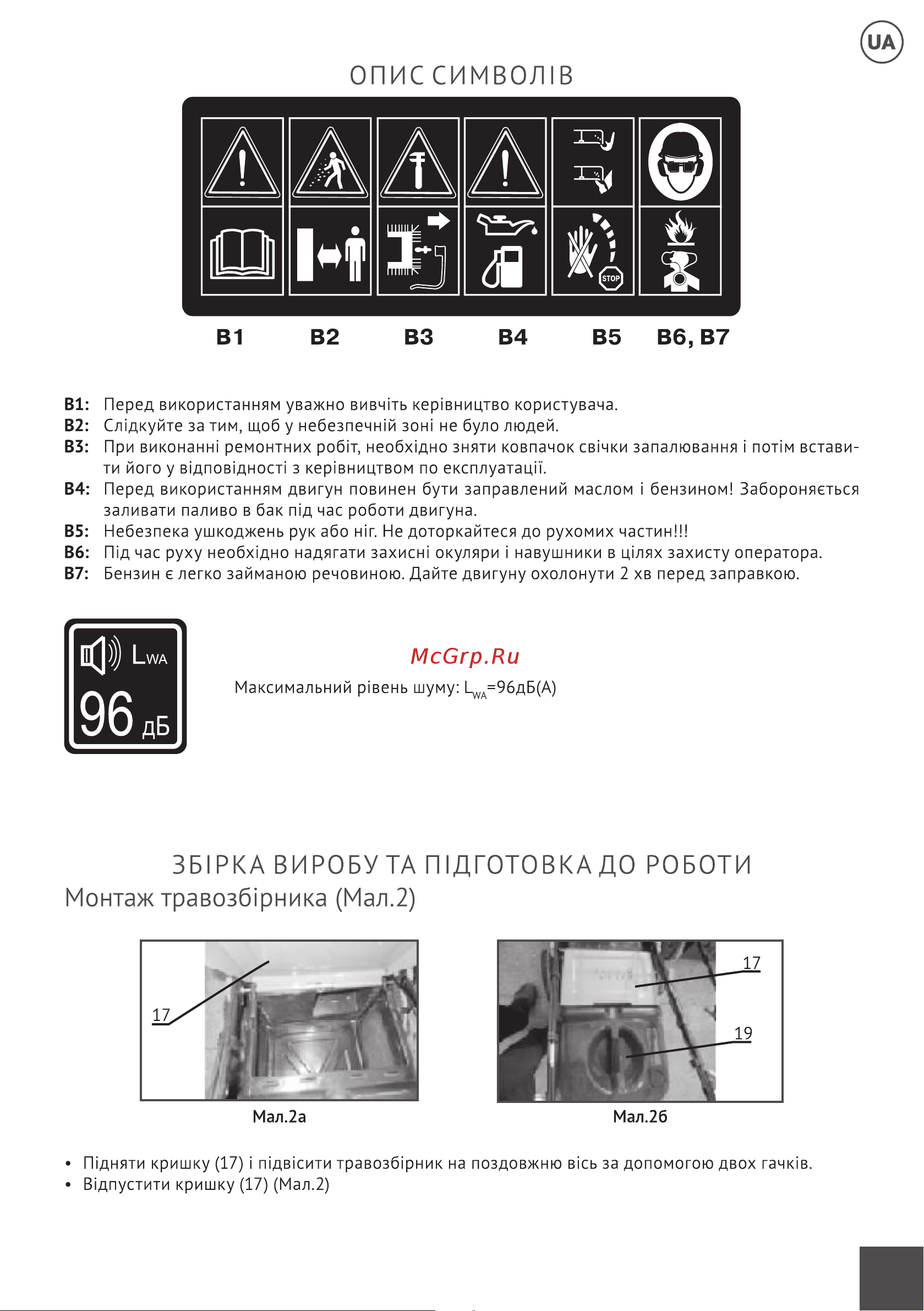

ил 0ПИССИМВ0Л1В В1 В2 вз В4 В5 Вб В7 В1 Перед використанням уважно вивчпь кер вництво користувача В2 Слщкуйте за тим щоб у небезпечжй зон не будо людей ВЗ При виконанж ремонтних роби необхщно зняти ковпачок св чки запалювання пот м вставити його у в дпов дносп з кер вництвом по експлуатацп В4 Перед використанням двигун повинен бути заправлений маслом I бензином Забороняеться заливати паливо в бак тд час роботи двигуна В5 Небезпека ушкоджень рук або жг Не доторкайтеся до рухомих частин Вб П д час руху необх дно надягати захисж окуляри навушники в ц лях захисту оператора В7 Бензин е легко займаною речовиною Дайте двигуну охолонути 2 хв перед заправкою Е LwA 96 дБ Максимальний р вень шуму Ц д 96дБ А ЗБ1РКА ВИРОБУ ТА П1ДГОТОВКАДО РОБОТИ Монтаж травозбфника Мал 2 Мал 2а Мал 2б Пщняти кришку 17 шдвкити травозб рник на поздовжню в сь за допомогою двох гач к в В дпустити кришку 17 Мал 2 35
