Hyundai L 5120S [32/48] Вн1шн1й вигляд та склад0в1 частини
![Hyundai L 5520S [32/48] Вн1шн1й вигляд та склад0в1 частини](/views2/1815712/page32/bg20.png)
Содержание
- St0600001 3
- Оглавление 3
- Примечания 3
- Расшифровка обозначений 3
- Hyundai 4
- Предисловие 4
- Hyundai corporation 5
- Licensed by 5
- В комплект поставки входит газонокосилка 1 шт нождля скашивания травы 1шт травосборник 1шт свечной ключ 1шт руководство пользователя 1 шт упаковка 1шт 5
- Комплектность 5
- Технические 5
- Характеристики 5
- Hyundai 6
- Аэро 6
- Аэро нож 6
- Ножом 6
- Описание изделия 6
- Турбина 6
- Турбиной 6
- Турбины 6
- Эффект пылесоса 6
- Hyundai corporation 7
- Licensed by 7
- Изделия 7
- Общий вид 7
- Рис 1 7
- Составные 7
- Части 7
- Безопасности 8
- Информация 8
- Опасность травматизма 8
- При работе с устройством необходимо обязательно i соблюдать эти требования потехникебезопасности 8
- Безопасности 9
- Действия при работе газонокосилкой 9
- Информация 9
- Подготовка к работе 9
- Безопасности 10
- Информация 10
- Осторожно бензин сильно токсичен и горюч 10
- Безопасности 11
- Информация 11
- Описание символов 12
- Автоматически закрывается для предохранения оператора от объектов которые могут быть отброшены ножом 13
- Внимание после снятия травосборника крышка 17 13
- И подготовка 13
- К работе 13
- Сборка 13
- Удалениетравосборника 13
- Установкатравосборник 13
- И подготовка 14
- К работе 14
- Необходимо убедиться что мотор выключен 14
- Предупреждение движущийся нож может 14
- Привести к серьезным повреждениям и травмам перед началом регулировки высоты среза 14
- Регулировка высоты скашивания 14
- Регулировка рукоятки 14
- Сборка 14
- И подготовка 15
- К работе 15
- Мульчирование 15
- Настройки для мульчирования 15
- Сборка 15
- Боковой выброс 16
- И подготовка 16
- К работе 16
- Сбор травы втравосборник 16
- Сборка 16
- И подготовка 17
- К работе 17
- Необходимо регулярно выполнять очистку заслонки бокового выброса и отверстия выброса от травы и грязи 17
- Примечание выполняется только при останов ленном двигателе и неподвижном ноже 17
- Сборка 17
- Удаление мульчирующего клина 17
- Удаление направляющей бокового выброса 17
- Внимание при работе на склонах возможен контакт режущего ножа с поверхностью земли что может вызвать повреждение режущего элемента и неожиданный выброс земли или камней из под корпуса газонокосилки газоно косилка всегда должна опираться четырьмя колесами на обрабатываемую площадь 18
- Газонокосилкой 18
- Запуск газонокосилки 18
- Остановка двигателя 18
- Работа с 18
- Чистка травосборника 18
- Важно производительность мотора его надежность и срок службы зависят от множества факторов а также от качества используемого топлива масла и регулярного технического обслуживания 19
- Высотанадуровнем моря 19
- Газонокосилкой 19
- Работа с 19
- Температура 19
- Условия окружающей среды 19
- Газонокосилкой 20
- Масло 20
- Работа с 20
- Топливо 20
- Воздушный фильтр 21
- Газонокосилкой 21
- Работа с 21
- Свеча зажигания 21
- Внимание перед началом проведения технического обслуживания обязательно выключите двигатель во избежание ожогов и травм дайте двигателю остыть минимум 15 минут используйте только оригинальные запасные 22
- Общие требования по техническому обслуживанию 22
- Техническое обслуживание 22
- Части hyundai использование неоригинальных запасных частей может повредить газонокосил ку и нанести травмы оператору 22
- Замена ножа 23
- Заточка ножа 23
- Перед запуском мотора всегда выполняйте 23
- Предупреждение изношенный или пов 23
- Проверку следующих узлов 23
- Режденный нож может привести к серьезным травмам перед началом эксплуатации газоно косилки необходимо всегда проверять состоя ние ножа 23
- Режущий нож 23
- Техническое обслуживание 23
- Внимание использование масла для двух тактного двигателя также может привести к повреждению мотора 24
- Внимание предметы выброшенные через изношенный или поврежденный травосборник могут привести к серьезным травмам при необходимости установите новый травосборник 24
- Моторное масло 24
- Техническое обслуживание 24
- Травосборник 24
- Ваться и привести к серьезным травмам и смер тельным случаям соблюдать чрезвычайную осторожность при работе с бензином 25
- Внимание бензин легковоспламеняю i щаяся жидкость и его испарения могут взор 25
- Воздушный фильтр 25
- Техническое обслуживание 25
- Топливо 25
- Хранить в местах не доступных для детей заправка топлива должна осуществляться в хорошо вентилируемом месте при остановлен ном моторе не курить не допускать открытого огня или искрения в помещении где выполняет ся заправка мотора или храниться бензин избегать длительного контакта бензина с кожей 25
- Внимание работа с мотором без воздушного фильтра или с поврежденным фильтром может привести к быстрому износу мотора 26
- Проверка и или замена воздушного фильтра 26
- Техническое обслуживание 26
- Утилизация 26
- Хранение 26
- Http www hyundai direct com 27
- Соблюдение предписаний данной инструкции по эксплуатации 27
- Техническое обслуживание 27
- Hyundai corporation 28
- Licensed by 28
- График технического обслуживания двигателя 28
- Техническое обслуживание 28
- Hyundai corporation 29
- Licensed by 29
- Неисправностей 29
- Поиск 29
- В комплект поставки входить 30
- Опис виробу 30
- Передмова 30
- Бензинова газонокосарка 31
- Техн1чн1 характеристики 31
- Бампер 32
- Вн1шн1й вигляд та склад0в1 частини 32
- Дн гид час роботи газонокосаркою 33
- Небезпека травматизму 33
- Нф0рмац1я 3 безпеки 33
- Пщготовка до роботи 33
- В1 в2 35
- В4 в5 вб в7 35
- Е lwa 35
- Зб1рка виробу та п1дготовкадо роботи 35
- Монтаж травозбфника мал 35
- Писсимв0л1в 35
- Демонтаж травозбфника 36
- Регулювання висоти скошування 36
- Регулювання рукоятки 36
- Б чний викид 37
- Мульчування 37
- Налаштування для мульчування 37
- Видалення мульчованого клину 38
- Видалення направляючот б чного викиду 38
- Зб р трави в травозбфник 38
- Г iл 39
- Запуск газонокосарки 39
- Зупинка двигуна 39
- Очищения травозбфника 39
- Перед першим холодним запуском двигуна тдкачайте паливо в карбюратор натиснув ши три рази на гумову червону кнопку розташовану на корпус пов тряного ф льтра 12 мал в передн й частин двигуна пот м виконайте запуск двигуна косарки як зазначено нижче якщо п сля трьох невдалих спроб старту двигун не зав вся повтор ть п дкачування палива це характерно для самого першого запуску або при тривалих простоях без палива в баку сухому карбюратор повторний запуск вже на гарячу як правило не вимагае додатково вручну вводити паливо в карбюратор 39
- Робота 3 газонокосаркою 39
- T окр пов тря мастило 40
- Висота над р внем моря 40
- Мастило 40
- Паливо 40
- Температура 40
- Умови навколишнього середовища 40
- Pixyni нож 41
- Загальн вимоги щодо техничного обслуговування 41
- Перед запуском мотора завжди виконуйте перевфку вузл в 41
- Повпряний ф льтр 41
- Свнка запалювання 41
- Технiчне обслуговування 41
- Г i j 42
- Моторне мастило 42
- Травозб1рник 42
- Г i 1 43
- Паливо 43
- Перевфка i або замша повпряного ф льтра 43
- Повпряний фтьтр 43
- Http www hyundai direct com 44
- Дотримання приписав дано нструкцп з експлуатацп 44
- Збер1гання 44
- Утшпзацы 44
- Використанж 45
- Вузол ди 45
- Годин роботи 45
- Графк техничного обслуговування двигуна 45
- Кожен pik чи 45
- Кожн 2 роки чи 45
- Кожн 6 мкящв чи 45
- Першого мкяця чи 45
- По зак1нченню 45
- При кожному 45
- Через перших 45
- Можлива причина усунення несправност 46
- Пошук несправностей 46
- 2 3 4 5 47
- St0600001 47
- Дата виробництва 47
- Hyundai 48
Похожие устройства
- Hyundai L 5520S Инструкция по эксплуатации
- Hyundai L 4610S Инструкция по эксплуатации
- Hyundai L 5110RS Инструкция по эксплуатации
- Hyundai LE 3220 Инструкция по эксплуатации
- Hyundai LE 4220 Инструкция по эксплуатации
- Hyundai Z 360 Инструкция по эксплуатации
- Hyundai Z 540 Инструкция по эксплуатации
- Hyundai GCL 1010 Инструкция по эксплуатации
- Hyundai GCL 1410 Инструкция по эксплуатации
- Hyundai X 3916 Инструкция по эксплуатации
- Hyundai X 4118 Инструкция по эксплуатации
- Hyundai X 5320 Инструкция по эксплуатации
- Hyundai LXE 2420 Инструкция по эксплуатации
- Hyundai LХЕ 1820 Инструкция по эксплуатации
- Hyundai HHW 120-400 Инструкция по эксплуатации
- Hyundai HHW 150-500 Инструкция по эксплуатации
- Hyundai S 2050 Инструкция по эксплуатации
- Hyundai S 2060 Инструкция по эксплуатации
- Hyundai P 910-82 Инструкция по эксплуатации
- Hyundai J 510 Инструкция по эксплуатации

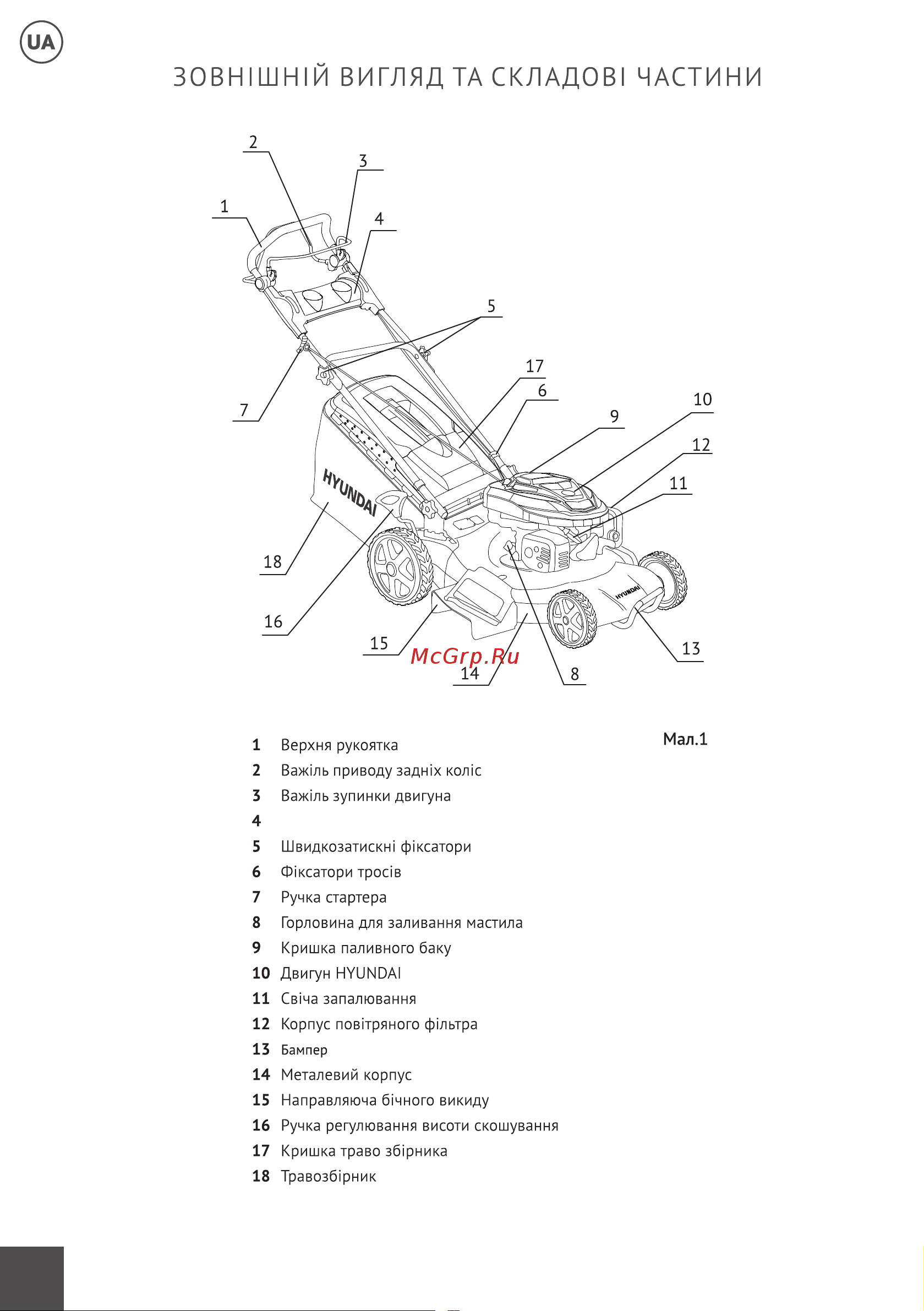

30ВН1ШН1Й ВИГЛЯД ТА СКЛАД0В1 ЧАСТИНИ 1 Верхня рукоятка 2 Важ1ль приводу задн х кол с 3 Важ1ль зупинки двигуна 4 Панель з шдстаканниками 5 Швидкозатискн фжсатори 6 Фжсатори трос в 7 Ручка стартера 8 Горловина для заливания настила 9 Кришка паливного баку 10 Двигун HYUNDAI 11 Св1ча запалювання 12 Корпус пов тряного ф льтра 13 Бампер 14 Металевий корпус 15 Направляюча 61чного викиду 16 Ручка регулювання висоти скошування 17 Кришка траво зб рника 18 Травозб1рник 32
