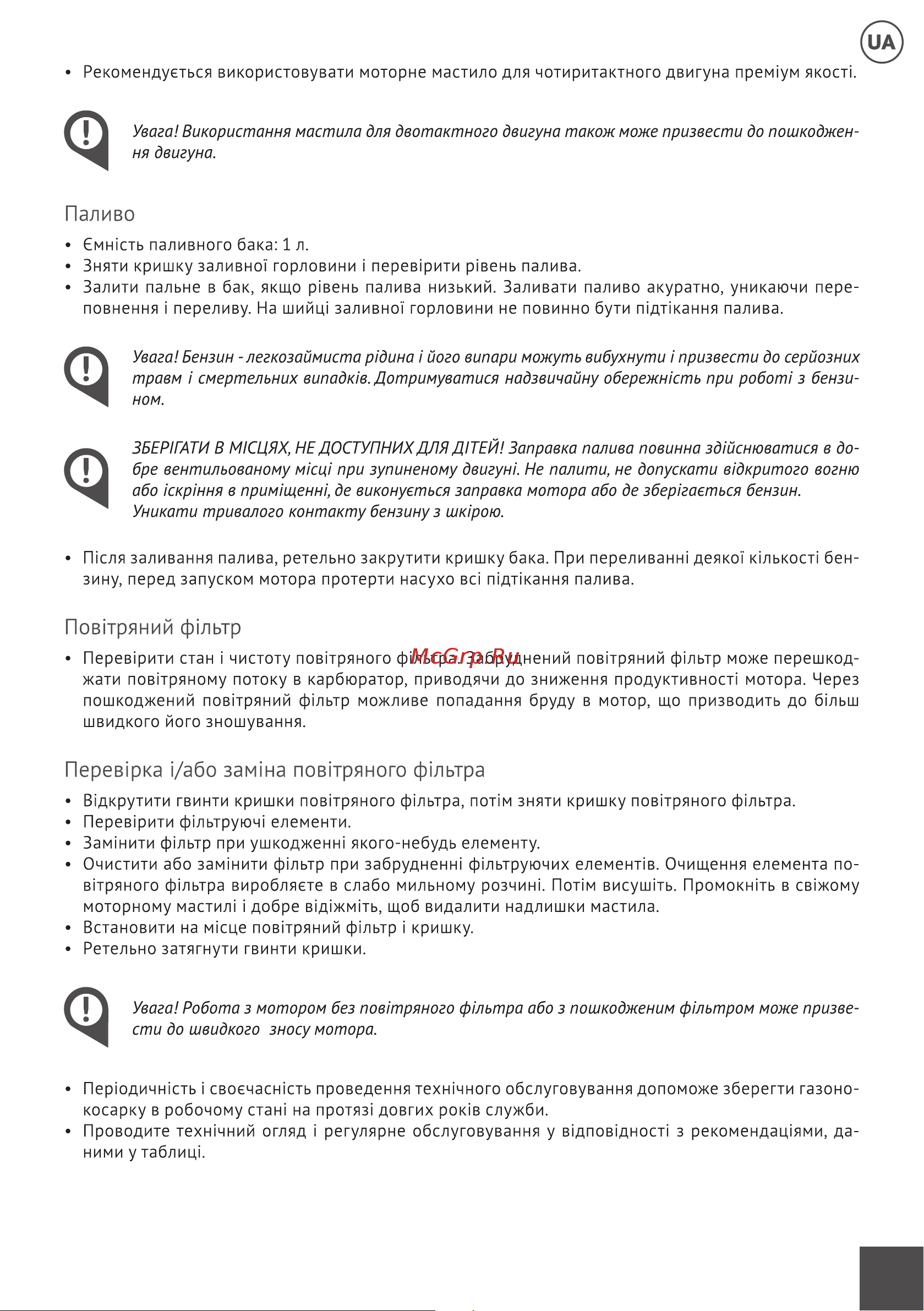

Рекомендуеться використовувати моторне мастило для чотиритактного двигуна прем ум якосп ill Увага Використання мостила для двотактного двигуна таком може призвести до пошкодження двигуна Паливо Емжсть паливного бака 1 л Зняти кришку заливно горловики i перев1рити р вень палива Залити пальме в бак якщо р вень палива низький Заливати паливо акуратно уникаючи переповнення i переливу На шийц заливно горловини не повинно бути шдтжання палива Увага Бензин легкозаймиста р дина i його випари можуть вибухнути i призвести до серйозних травм i смертельних випадк в Дотримуватися надзвичайну обережн сть при робот з бензином Г I 1 ЗБЕР1ГАТИ В М1СЦЯХ НЕ ДОСТУПНИХ ДЛЯ Д1ТЕЙ Заправка палива повинна здшснюватися в добре вентильованому Micui при зупиненому двигун Не палити не допускати в дкритого вогню обо скр ння в прим щены де виконуеться заправка мотора обо де збер гаеться бензин Уникати тривалого контакту бензину з шк рою Пкля заливания палива ретельно закрутити кришку бака При переливанж деяко юлькосп бен зину перед запуском мотора протерти насухо eci ждтжання палива Повпряний фтьтр Перев1рити стан i чистоту повпряного ф льтра Забруднений пов тряний ф льтр може перешкоджати повпряному потоку в карбюратор приводячи до зниження продуктивност мотора Через пошкоджений повпряний ф льтр можливе попадания бруду в мотор що призводить до б льш швидкого його зношування Перевфка i або замша повпряного ф льтра В дкрутити гвинти кришки повпряного ф льтра пот м зняти кришку повпряного ф льтра Перев рити ф льтруюч елементи Зам нити ф льтр при ушкодженн якого небудь елементу Очистити або зам нити ф льтр при забрудненн ф льтруючих елемент в Очищения елемента повпряного ф льтра виробляете в слабо мильному розчиж Пот м висуш ть Промокн ть в св жому моторному мастил добре вщ жмпь щоб видалити надлишки мастила Встановити на м сце повпряний ф льтр кришку Ретельно затягнути гвинти кришки ГI J Увага Робота з мотором без пов тряного ф льтра обо з пошкодженим фтьтром може призвести до швидкого зносу мотора Перюдичжсть i своечасжсть проведения техжчного обслуговування допоможе зберегти газонокосарку в робочому стан на протяз довгих рожв служби Проводите техжчний огляд i регулярне обслуговування у вщповщносп з рекомендации даними у таблиц 43
