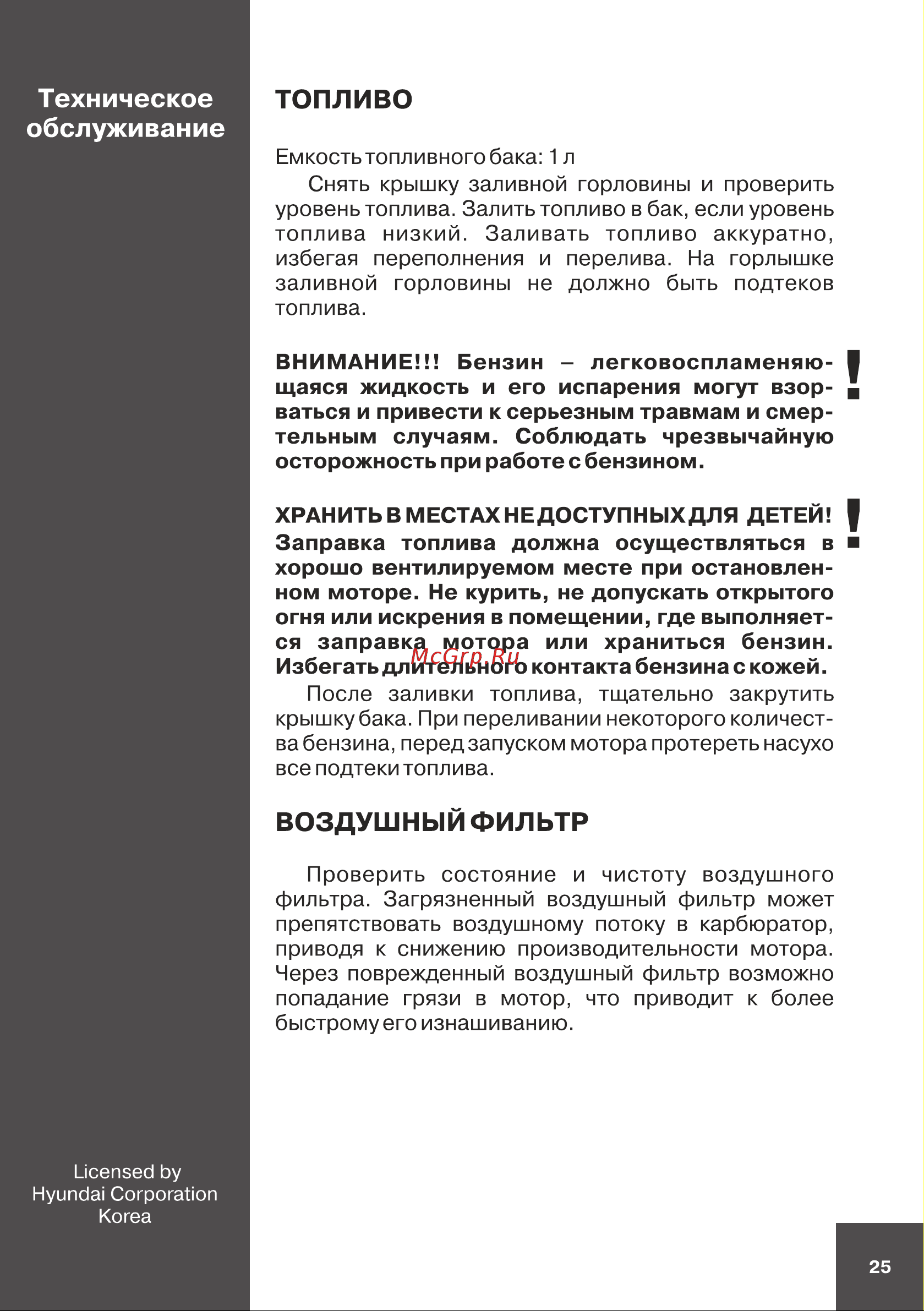

Техническое обслуживание ТОПЛИВО Емкость топливного бака 1 л Снять крышку заливной горловины и проверить уровень топлива Залить топливо в бак если уровень топлива низкий Заливать топливо аккуратно избегая переполнения и перелива На горлышке заливной горловины не должно быть подтеков топлива ВНИМАНИЕ Бензин легковоспламеняю I щаяся жидкость и его испарения могут взор в ваться и привести к серьезным травмам и смер тельным случаям Соблюдать чрезвычайную осторожность при работе с бензином ХРАНИТЬ В МЕСТАХ НЕ ДОСТУПНЫХ ДЛЯ ДЕТЕЙ Заправка топлива должна осуществляться в хорошо вентилируемом месте при остановлен ном моторе Не курить не допускать открытого огня или искрения в помещении где выполняет ся заправка мотора или храниться бензин Избегать длительного контакта бензина с кожей После заливки топлива тщательно закрутить крышку бака При переливании некоторого количест ва бензина перед запуском мотора протереть насухо все подтеки топлива ВОЗДУШНЫЙ ФИЛЬТР Проверить состояние и чистоту воздушного фильтра Загрязненный воздушный фильтр может препятствовать воздушному потоку в карбюратор приводя к снижению производительности мотора Через поврежденный воздушный фильтр возможно попадание грязи в мотор что приводит к более быстрому его изнашиванию Licensed by Hyundai Corporation Korea 25
