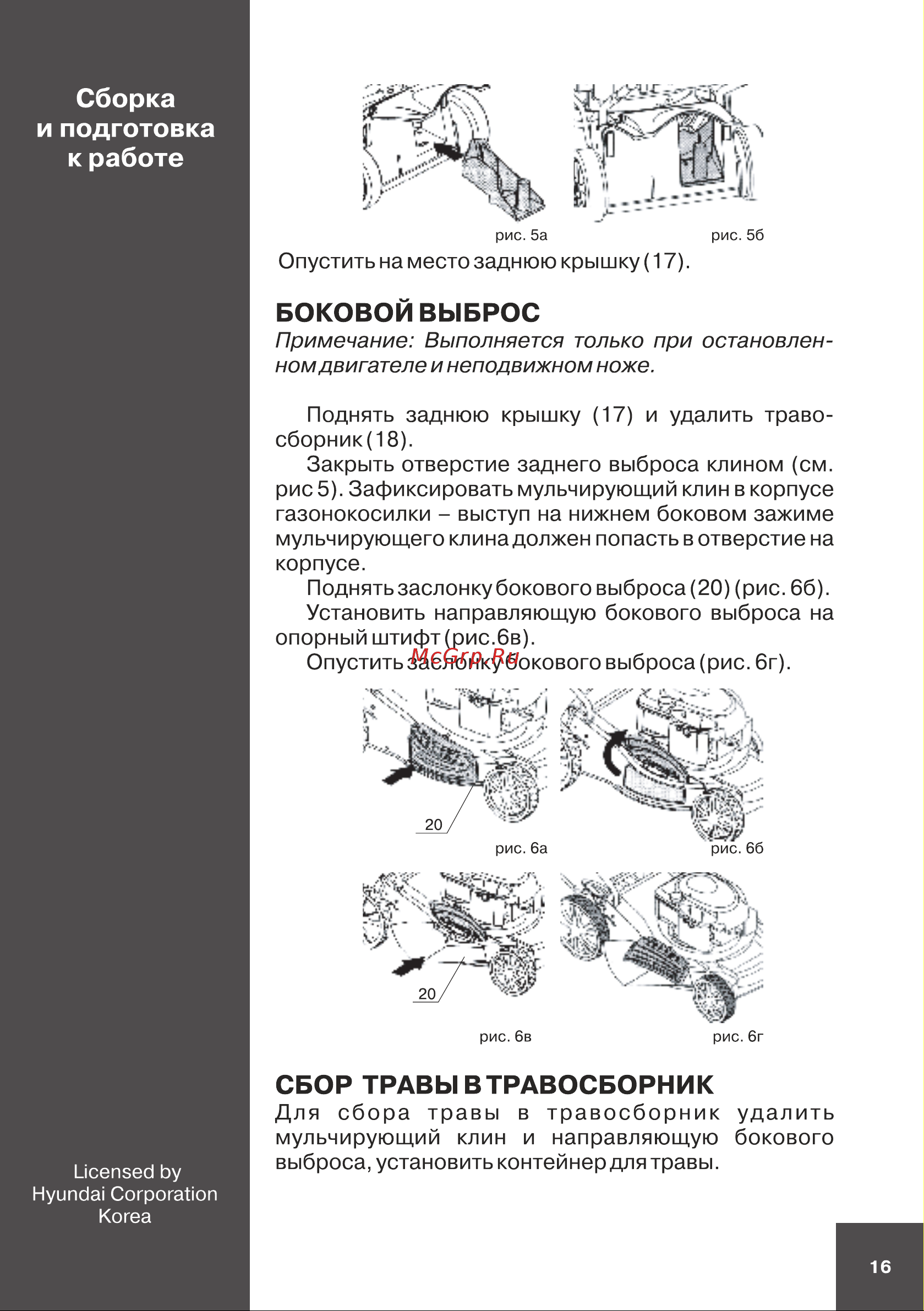

Сборка и подготовка к работе рис 5а рис 56 Опустить на место заднюю крышку 17 БОКОВОЙ ВЫБРОС Примечание Выполняется только при остановлен ном двигателе и неподвижном ноже Поднять заднюю крышку 17 и удалить травосборник 18 Закрыть отверстие заднего выброса клином см рис 5 Зафиксировать мульчирующий клин в корпусе газонокосилки выступ на нижнем боковом зажиме мульчирующего клина должен попасть в отверстие на корпусе Поднятьзаслонкубокового выброса 20 рис 66 Установить направляющую бокового выброса на опорный штифт рис 6в Опустить заслонку бокового выброса рис 6г СБОР ТРАВЫ ВТРАВОСБОРНИК Licensed by Hyundai Corporation Korea Для сбора травы в травосборник удалить мульчирующий клин и направляющую бокового выброса установить контейнер для травы 16
