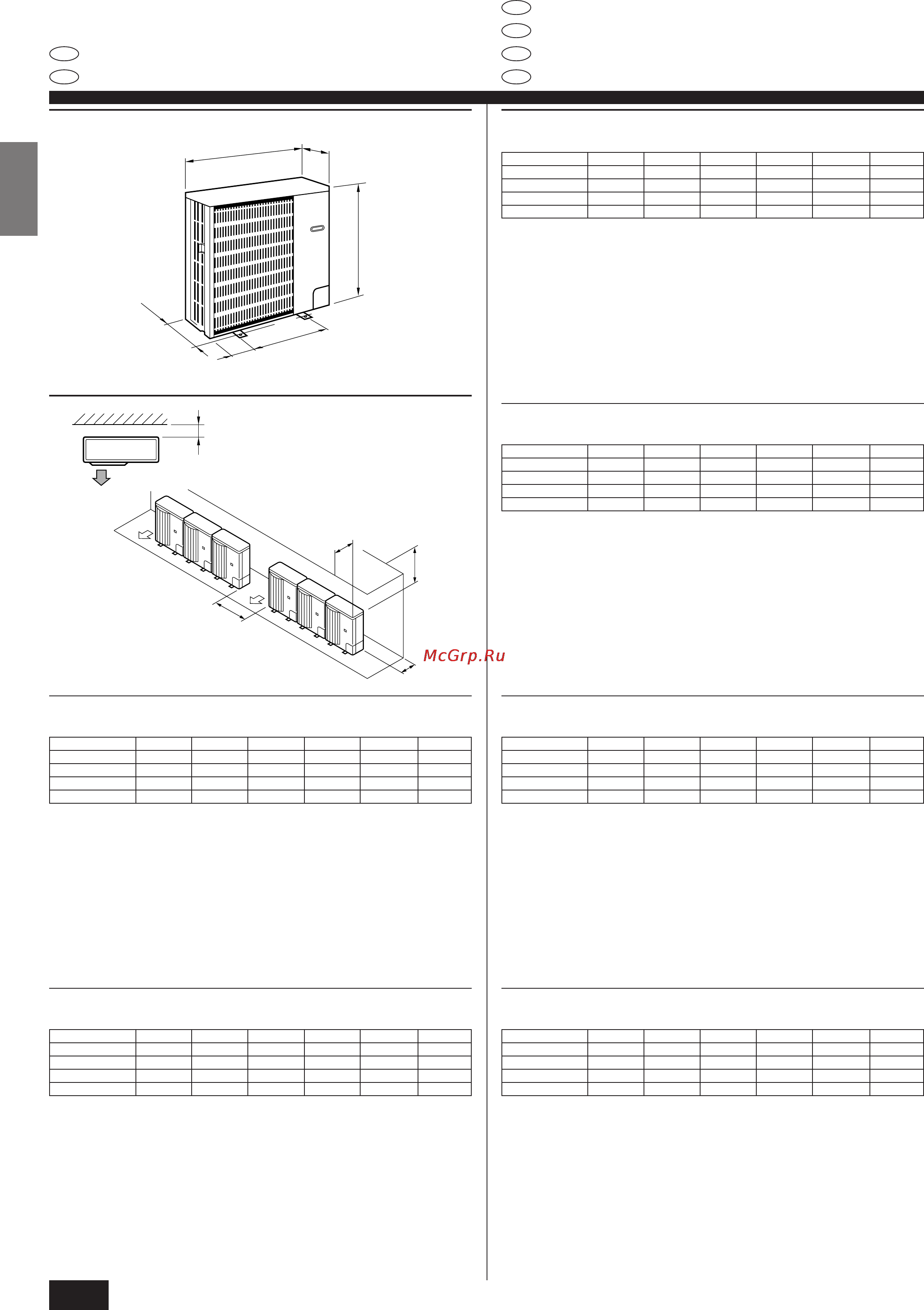

2. Installation location
2. Aufstellort
2. Placering
2. Luogo in cui installare
2. Emplacement pour l’installation
2. Plaats
2.2. Outline dimensions (Outdoor unit)
(mm)
Models W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Ventilation and service space
1 When installing a single outdoor unit
2 When installing many outdoor units
∗ The dimensions in ( ) are for PU(H)-P4, P5, P6 models.
When installing the unit on a rooftop or other location unprotected from the wind,
situate the unit’s air outlet so that it is not directly exposed to strong winds.
• Position the unit so that the air outlet blows perpendicularly to the seasonal wind
direction, if possible.
W
D
H
A
B
C
(mm)
Min. 100
(150)
Min. 300
(500)
1
2
Min. 1000
(1500)
Max. 300
(500)
Min. 1000
(1500)
2.2. Außenmaße (Außenanlage)
(mm)
Modelle W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Freiraum für Belüftung und Bedienung
1 Beim Installieren einer einzelnen Außenanlage
2 Beim Anbringen zahlreicher Außeranlagen
∗ Die Abmessungen in ( ) beziehen sich auf die Modelle PU(H)-P4, P5, P6.
Bei Anbringung der Anlage auf der Dachoberseite oder an anderen, nicht vor Wind
geschützten Stellen, die Luftaustrittsöffnung der Anlage so ausrichten, daß sie nicht
unmittelbar starkem Wind ausgesetzt ist.
• Bringen Sie die Anlage so an, daß die Abluft aus der Luftaustrittsöffnung im rech-
ten Winkel zur jahreszeitlichen Windrichtung, soweit diese bekannt ist, geführt wird.
2.2. Dimensions extérieures (Appareil extérieur)
(mm)
Modèles W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Ventilation et espace de service
1 Lors de l’installation d’un seul appareil extérieur
2 Lors de l’installation de plusieurs appareils extérieurs
∗ Les dimensions entre parenthèses ( ) concernent les modèles PU(H)-P4, P5 et P6.
Lors de l’installation de l’appareil sur un toit ou à d’autres endroits non protégés du
vent, diriger la sortie d’air de l’appareil vers le côté qui n’est pas directement opposé
aux vents forts.
• Placer l’appareil de telle sorte que la sortie d’air souffle dans la direction perpendi-
culaire à celle des vents saisonniers, si celle-ci est connue.
2.2. Buitenafmetingen (Buitenapparaat)
(mm)
Modellen W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Ventilatie en bereikbaarheid
1 Installatie van één buitenapparaat
2 Installatie van meerdere buitenapparaten
∗ De afmetingen tussen ( ) gelden voor de modellen PU(H)-P4, P5 en P6.
Als het apparaat wordt geïnstalleerd op het dak of op een andere plaats waar de
wind vrij spel heeft, moet de luchtuitlaat van het apparaat zo worden geplaatst dat hij
niet rechtstreeks aan krachtige windstoten blootstaat.
• Plaats het apparaat zodanig dat de luchtuitlaat loodrecht uitkomt op de windrich-
ting die gedurende het seizoen het meest voorkomt, indien deze windrichting be-
kend is.
2.2. Yttre dimensioner (Utomhusenhet)
(mm)
Modeller W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Ventilation och utrymme för underhåll
1 När en enda utomhusenhet installeras
2 När flera utomhusenheter installeras
∗ Dimensionerna inom parentestecknen ( ) gäller för modellerna PU(H)-P4, P5, P6.
När enheten installeras på tak eller andra platser som ej är skyddade från vinden bör
enhetens luftutlopp placeras så att det ej direkt utsätts för starka vindar.
• Positionera enheten så att luftutloppet ligger lodrätt i förhållande till vindriktningen
på säsongsvindarna, om denna känns till.
2.2. Dimensioni (Sezione esterna)
(mm)
Modelli W D H A B C
P1, 1.6 900 330+20 650 500 200 370
P2, P2.5, P3 900 330+20 855 500 200 370
P4 900 330+20 1260 500 200 370
P5, 6 1050 330+20 1260 600 225 370
2.3. Ventilazione e spazio di servizio
1 Per l’installazione di una singola sezione esterna
2 Installazione di più sezioni esterne
∗ Le dimensioni in ( ) sono per i modelli PU(H)-P4, P5, P6.
Per installare l’unità su un letto od in altri loughi non protetti dal vento, far sì che
l’uscita dell’aria dell’unità non si esposta ai venti forti.
• Disporre l’unità in modo che l’uscita della stessa possa scaricare l’aria perpendi-
colarmente alla direzione stagionale del vento, se questa è nota.
