6. Drainage piping work
6. Verrohrung der Dränage
6. Mise en place du tuyau d’écoulement
6. Installatie van Draineerbuizen 6.
Installazione della tubazione di drenaggio
6. Dräneringsrör
B
A

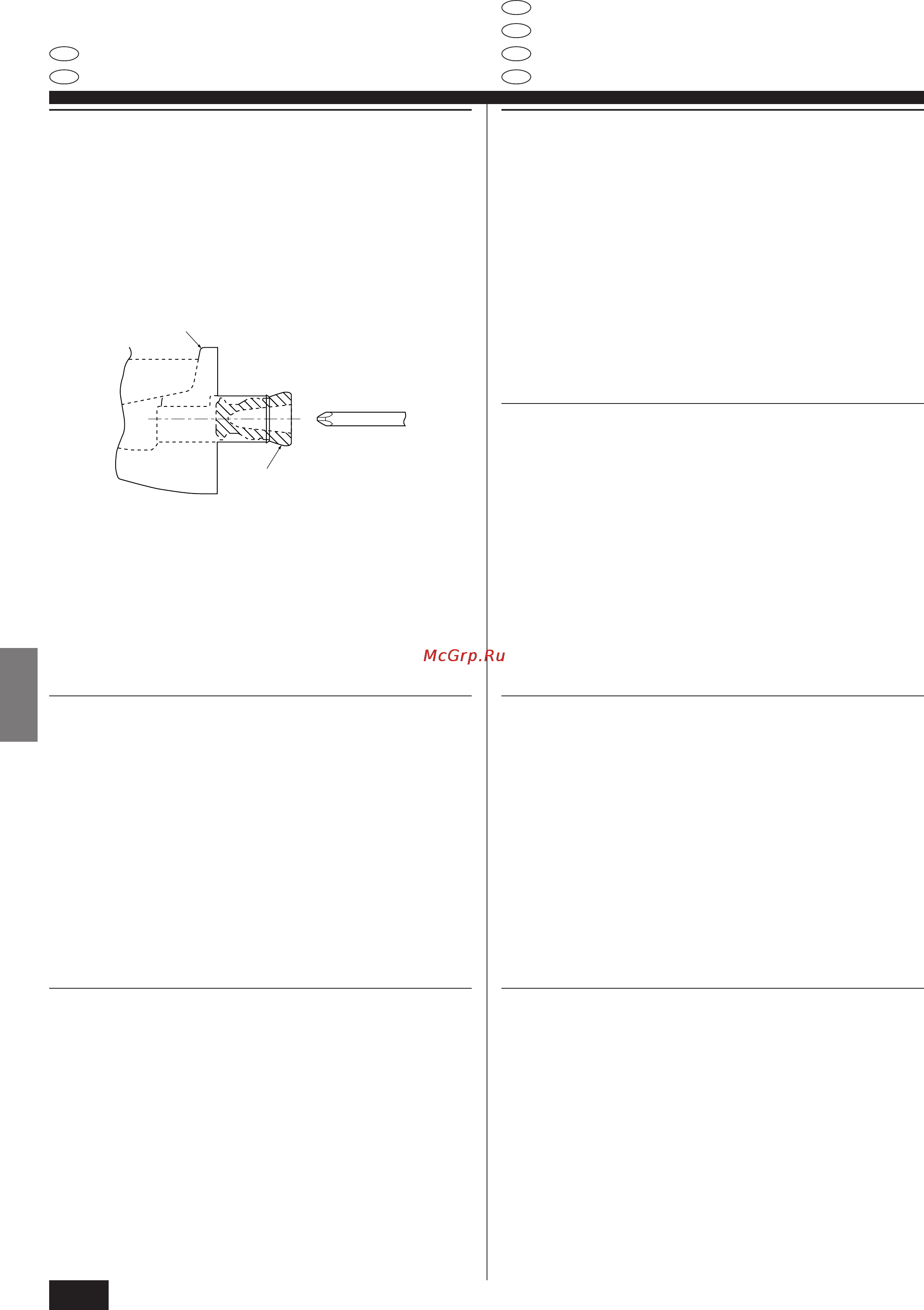

6.1. Preparation for left side tubing installation
A Drain pan B Plug
• For left side tubing, be sure to insert the rubber plug into the right drain port.
• Install the drain tubing as it slopes continuously downward.
• After completion of work, check that correct drain is available from the outflow port
of the drain tubing.
6.1. Vorbereitung der Rohrleitungsinstallation links
A Auslaufpfanne B Stopfen
• Vergewissern, daß in die Rohrleitung auf der linken Seite der Gummistopfen in
den Auslauf rechts eingesetzt ist.
• Auslaufrohrleitung so installieren, daß sie stets nach unten geneigt verläuft.
• Nach Abschluß der Arbeiten vergewissern, daß ein einwandfreier Auslauf vom
Ausfluß in die Auslaufrohrleitung erfolgt.
6.1. Förberedelser för installation av dräneringsrör på
vänster sida
A Dräneringstråg B Gummiplugg
• För dränering på vänster sida, kom ihåg att sätta i gummipluggen i den högra
dräneringsöppningen.
• Installera dräneringsrören så att de konstant lutar nedåt.
• När arbetet avslutats, kontrollera att korrekt dränering erhålls från utloppsöppningen
i dräneringsrören.
6.1. Préparation pour l’installation du tuyau sur le côté
gauche
A Bac d’évacuation B Bouchon
• Si vous installez le tuyau sur le côté gauche, soyez sûr d’insérer le bouchon en
caoutchouc dans l’orifice d’évacuation droit.
• Installer le tuyau d’évacuation pour qu’il soit continuellement dirigé vers le bas.
• Après la fin des travaux, vérifier que le correct tuyau d’évacuation sort de l’orifice
de débit du tuyau d’évacuation.
6.1. Voorbereidingen voor leidingmontage aan de lin-
kerkant
A Afwateringsbakje B Plug
• Als u de leidingen aan de linkerkant aansluit, moet u ervoor zorgen dat u de rubber
plug in de rechter afvoeropening steekt.
• Monteer de afvoerleiding zodanig dat het constant naar beneden afloopt.
• Nadat u klaar bent, controleer dan dat de afvoer van de uitstroomopening van de
afvoerleiding correct werkt.
6.1. Preparazione dell’installazione della tubazione sul
lato sinistro
A Vaschetta di drenaggio B Tappo di gomma
• Per la tubazione sul lato sinistro dell’unità, accertarsi di inserire il tappo di gomma
nell’apertura di drenaggio destra.
• Installare la tubazione facendo attenzione che presenti un’inclinazione continua.
• Una volta completata l’installazione, controllare che il drenaggio dell’unità avven-
ga correttamente attraverso l’apposita tubazione.
