34
5
E
D
I
F
NL
SD
5. Installing the refrigerant piping
5.
Installazione della tubazione del refrigerante
5. Installera kylmedelsrör
5. Installation der Kältemittelrohrleitung
5. Installeren van de koelstofleidingen
5.
Installation de la tuyauterie du réfrigérant
5.2. Indoor unit
• When commercially available copper pipes are used, wrap liquid and gas pipes
with commercially available insulation materials (heat-resistant to 100 °C or more,
thickness of 12 mm or more).
• The indoor parts of the drain pipe should be wrapped with polyethylene foam insu-
lation materials (specific gravity of 0.03, thickness of 9 mm or more).
• Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening
flare nut.
• Use two wrenches to tighten piping connections.
• Air-purge the refrigerant piping using your own refrigerant gas (don’t air-purge the
refrigerant charged in the outdoor unit).
• Use leak detector or soapy water to check for gas leaks after connections are
completed.
• Use refrigerant piping insulation provided to insulate indoor unit connections. Insu-
late carefully following shown below.
5.2. Appareil intérieur
• En cas d’utilisation de tuyaux en cuivre disponibles sur le marché, envelopper les
tuyaux de liquide et de gaz avec de la matière isolante vendue dans le commerce
sur le marché (résistant à une chaleur de 100 °C ou supérieure et d’une épaisseur
de 12 mm ou plus).
• Les parties intérieures du tuyau d’écoulement doivent également être entourées
de matière isolante en mousse de polyéthylène (avec une poids spécifique de
0,03 et de 9 mm d’épaisseur ou plus).
• Appliquer un film mince d’huile réfrigérante sur la surface du tuyau et du support
du joint avant de serrer l’écrou évasé.
• Utiliser deux clés pour serrer les connexions des tuyaux.
• Faire le vide d’air du tuyau de réfrigérant en utilisant votre propre gaz réfrigérant
(ne pas purger l’air du réfrigérant chargé dans l’appareil extérieur).
• Lorsque le raccord des tuyaux est terminé, utiliser un détecteur de fuite de gaz ou
une solution savonneuse à base d’eau pour s’assurer qu’il n’y ait pas de fuite de
gaz.
• Utiliser l’isolant pour tuyaux de réfrigérant fourni en vue d’isoler les connexions de
l’appareil intérieur. Isoler soigneusement les tuyaux comme indiqué ci-dessous.
5.2. Innenanlage
• Wenn im Handel erhältliche Kupferrohre verwendet werden, Flüssigkeits- und
Gasrohre mit im Handel erhältlichem Isoliermaterial (Hitzebeständig bis 100 °C
und mehr, Stärke 12 mm oder mehr) umwickeln.
• Die in der Anlage befindlichen Teile der Ablaßrohre sollten mit Isoliermaterial aus
Schaumstoff (spezifisches Gewicht 0,03 - 9 mm oder stärker) umwickelt werden.
• Vor dem Anziehen der Konusmutter eine dünne Schicht Kältemittel-Öl auf das
Rohr und auf die Oberfläche des Sitzes an der Nahtstelle auftragen.
• Mit zwei Schraubenschlüsseln die Rohrleitungsanschlüsse fest anziehen.
• Mit Kältemittelgas aus dem Hausanschluß, die Luft der Kältemittelrohrleitung rei-
nigen (Keine Luftreinigung des in die Außenanlage eingefüllten Kältemittels vor-
nehmen).
• Nach Vornahme der Anschlüsse diese mit einem Leckdetektor oder Seifenlauge
auf Gasaustritt untersuchen.
• Mit dem mitgelieferten Isoliermaterial für die Anschlüsse der Innenanlage die Kälte-
mittelrohrleitung isolieren. Bei der Isolierung sorgfältig nachstehende Angaben be-
achten.
5.2. Inomhusenhet
• Om kommersiellt tillgängliga kopparrör används bör vätske- och gasrör lindas med
kommersiellt tillgängligt isoleringsmaterial (värmebeständig upp till 100 °C eller
mer, tjocklek 12 mm eller mer).
• Inomhusdelarna på dräneringsröret bör lindas med isoleringsmaterial av polyetylen-
skum (specifik vikt 0,03, tjocklek 9 mm eller mer).
• Stryk på ett tunt lager av frysmaskinolja på röret och fogens tätningsyta innan den
flänsade muttern dras åt.
• Använd två skruvnycklar för att dra åt röranslutningarna.
• Avlufta kylmedelsrören med din egen kylmedelsgas (avlufta ej kylmedlet som lad-
dats i utomhusenheten).
• När röranslutningarna avslutats, använd en läckdetektor eller en tvålvattenslösning
för att kontrollera efter gasläckor.
• Använd isoleringen för kylmedelsrören som medföljer för att isolera anslutninga-
rna på inomhusenheten. Isolera noga de delar som anges nedan.
5.2. Binnenapparaat
• Als u koperen pijpen gebruikt, moet u de vloeistof- en gaspijpen met isolatiemateriaal
bekleden (hittebestendig tot 100 °C, dikte van 12 mm of meer).
• De delen van de afvoerpijp die binnenshuis lopen, moeten worden bekleed met
isolatiemateriaal van polyethyleenschuim (relatieve dichtheid 0,03, dikte 9 mm of
meer).
• Doe een dun laagje koelmachineolie op de leiding en het aansluitingsoppervlak
voordat u de “flare”-moer vastdraait.
• Draai met gebruik van twee pijptangen de aansluitende leidingen vast.
• Blaas de lucht uit de koelleidingen met gebruik van uw eigen koelmiddel (blaas
niet het koelmiddel in het buitenapparaat eruit).
• Gebruik, nadat alle aansluitingen gemaakt zijn, een lekkagedetector of zeepsop
om te controleren of er gaslekken zijn.
• Gebruik de meegeleverde koelleiding-isolatie om de aansluitingen aan het binnen-
apparaat te isoleren. Doe de isolatie er zorgvuldig op zoals hieronder aangegeven.
5.2. Sezione interna
• Se vengono utilizzati dei tubi di rame disponibili in commercio, avvolgere del mate-
riale di isolamento, disponibile in commercio, attorno ai tubi del liquido e del gas
(resistente alla temperatura di 100 °C o superiore, spessore di almeno 12 mm).
• Le parti interne del tubo di drenaggio devono essere ricoperte di materiale di iso-
lamento in schiuma di polietilene (gravità specifica di 0,03, spessore di almeno 9
mm).
• Stendere uno strato sottile di oliorefrigerante sul tubo e collegare la superficie di
appoggio prima di serrare il dado a cartella.
• Serrare i raccordi dei tubi usando due chiavi.
• Eliminare l’aria dalla tubazione del refrigerante usando lo stesso gas refrigerante
(non eliminare il refrigerante presente nella sezione esterna).
• Una volta terminato il collegamento, usare un rivelatore di perdite di gas od una
soluzione di acqua e sapone per controllare la presenza di eventuali perdite di
gas.
• Utilizzare il materiale isolante fornito per isolare i raccordi della sezione interna.
Effettuare l’operazione di isolamento con molta cura, seguendo lo schema indica-
to qui sotto.

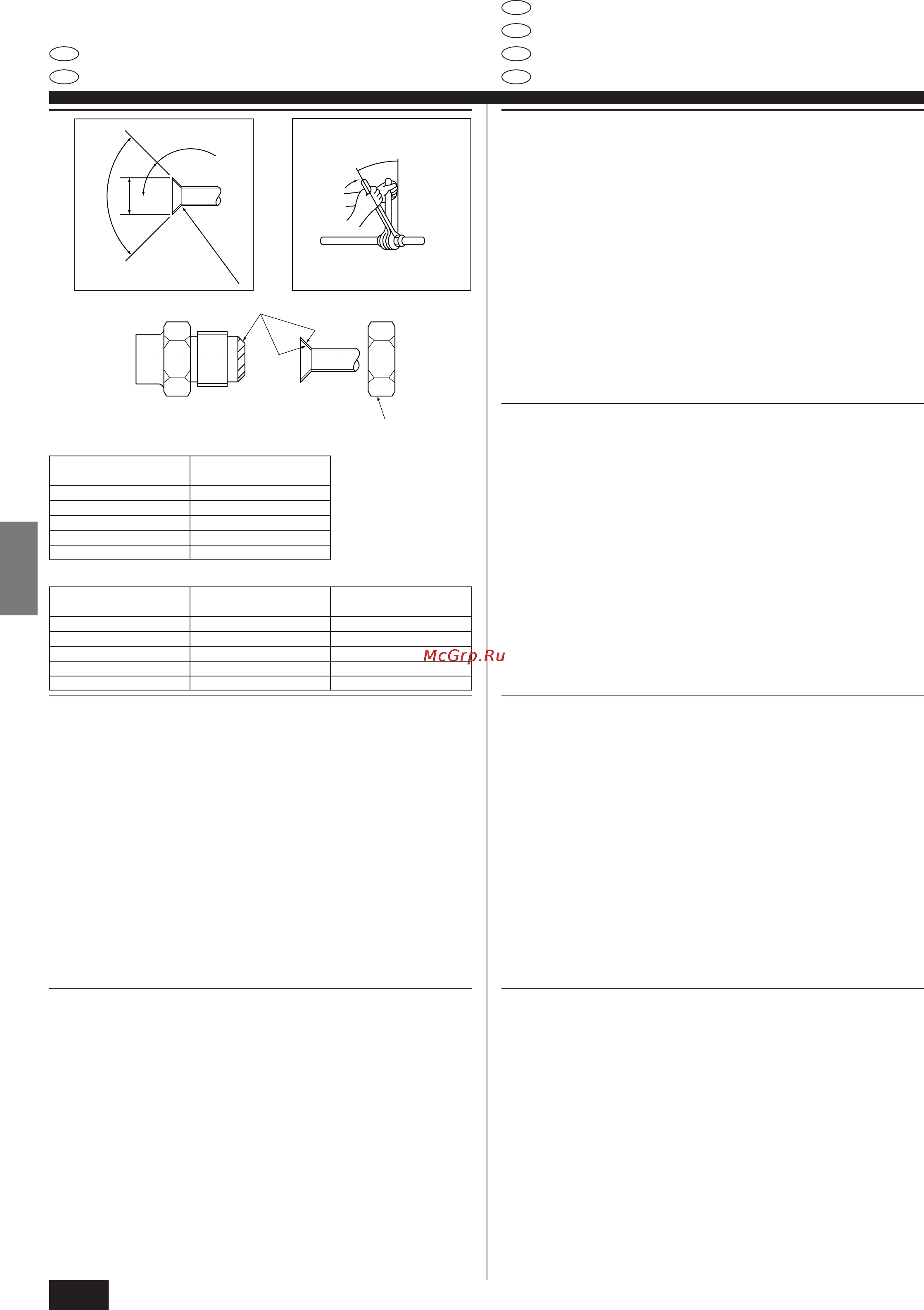

90° ±0.5°
øA
R0.4~R0.8
A
45°±2°
B
Apply refrigerating machine oil over the entire flare seat surface.
Be sure to only use the flare nuts that came with the unit.
A Flare cutting dimensions
Copper pipe O.D. Flare dimensions
(mm) øA dimensions (mm)
ø6.35 8.6 - 9.0
ø9.52 12.6 - 13.0
ø12.7 15.8 - 16.2
ø15.88 19.0 - 19.4
ø19.05 22.9 - 23.3
B Flare nut tightening torque
Copper pipe O.D. Tightening torque Tightening angle
(mm) (N·m) (Guideline)
ø6.35 14 - 18 60˚ - 90˚
ø9.52 35 - 42 60˚ - 90˚
ø12.7 50 - 58 30˚ - 60˚
ø15.88 75 - 80 30˚ - 60˚
ø19.05 100 - 140 20˚ - 35˚
