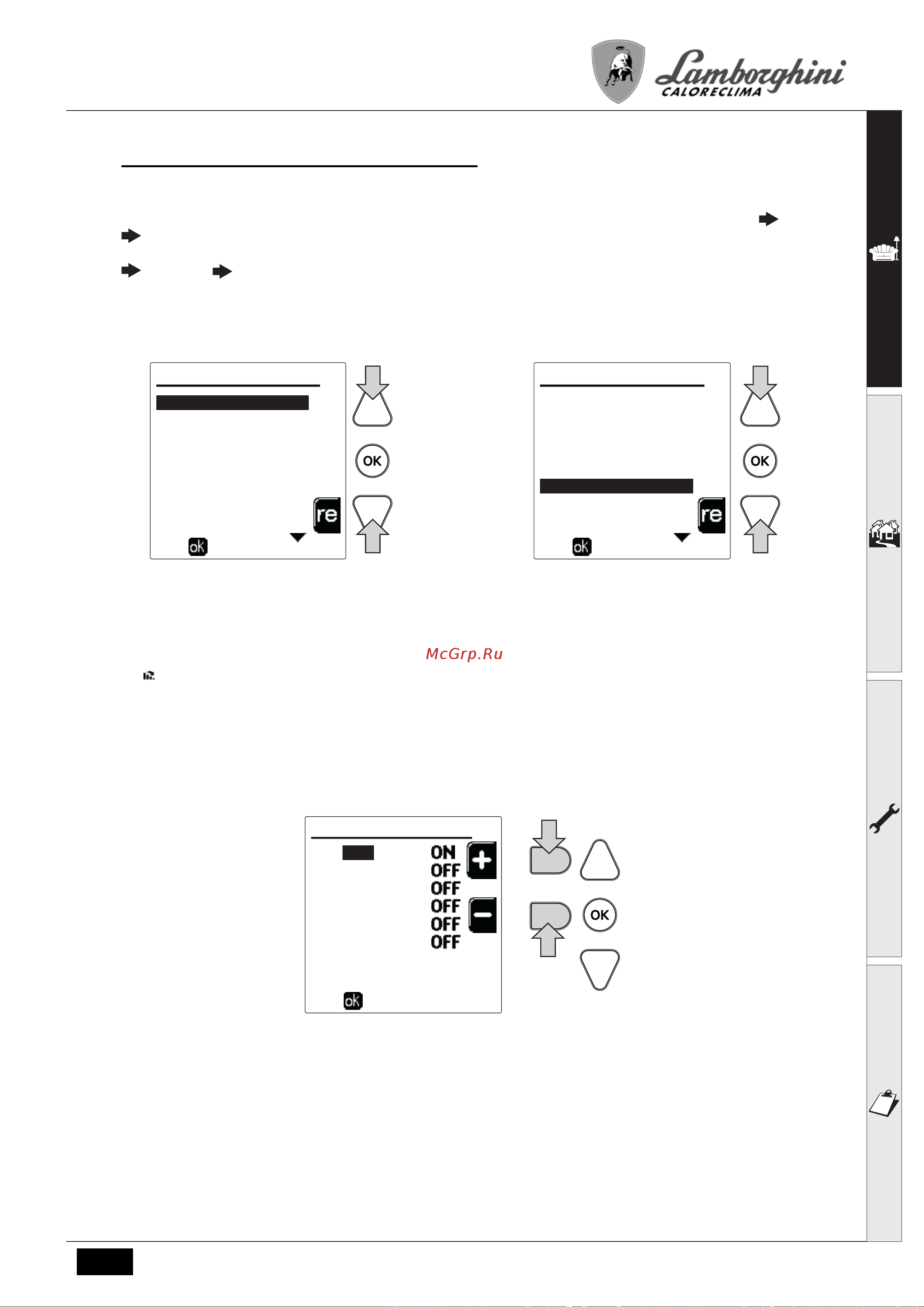

TORO W
13RU
cod. 3541S230 - Rev. 00 - 03/2019
Программирование графика работы по часам
Программирование графика работы по часам осуществляется одинаковым способом для системы отопления и ГВС; две
программы являются независимыми.
Для программирования режима отопления войти в меню “Scheduler Set” следуя маршруту
MENU "USER” “HEATING”
“
Scheduler Set
”
..
Для программирования режима горячего водоснабжения войти в меню “Scheduler Set” следуя маршруту
MENU "USER”
“HEATING” “
Scheduler Set
”
.
Выберите тип программирования и следуйте указаниям, приведенным далее.
Выберите день (рис.16) или интервал в днях для программирования (рис. 17) и подтвердите кнопкой OK.
Программа задает график работы на неделю: это обозначает, что можно задать 6 независимых временных диапазонов на
каждый день недели (рис. 18); для каждого временного диапазона предлагаются 4 опции:
• ON (ВКЛ). При
поступившем запросе на отопление/ГВС котел работает на заданной температуре регулировки отопления/
ГВС (рис.12/рис. 14).
• При поступившем запросе на отопление/ГВС котел работает на уменьшенной температуре регулировки . Уменьшенная
температура достигается путем вычитания температуры регулировки уменьшения (рис. 13/рис. 15) от заданной
температура регулировки отопления/ГВС (рис. 12/рис. 14).
• OFF (ВЫКЛ). При поступившем запросе на
отопление/ГВС котел не активирует режим отопления/ГВС.
• -- : -- OFF (ВЫКЛ). Временной диапазона отключен.
A
На момент продажи программа с графиком работы котла не активирована. Действительно, каждый день он будет
запрограммирован с 00:00 до 24:00 в режим ON (рис. 18).
Вначале следует задать начало первого временного диапазона (рис. 18) с помощью контекстных клавиш 1 и 2.
рис.18
рис.16 рис.17
to confirm
Scheduler Set
Tuesday
Wednesday
Thursday
Friday
Saturday
Sunday
Monday-Sunday
Monday
5
7
to confirm
Scheduler Set
Thursday
Friday
Sunday
Monday-Sunday
Monday-Friday
Saturday-Sunday
Wednesday
Saturday
5
7
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
00:00 - 24:00
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
1
2
