TORO W
30 RU
cod. 3541S230 - Rev. 00 - 03/2019

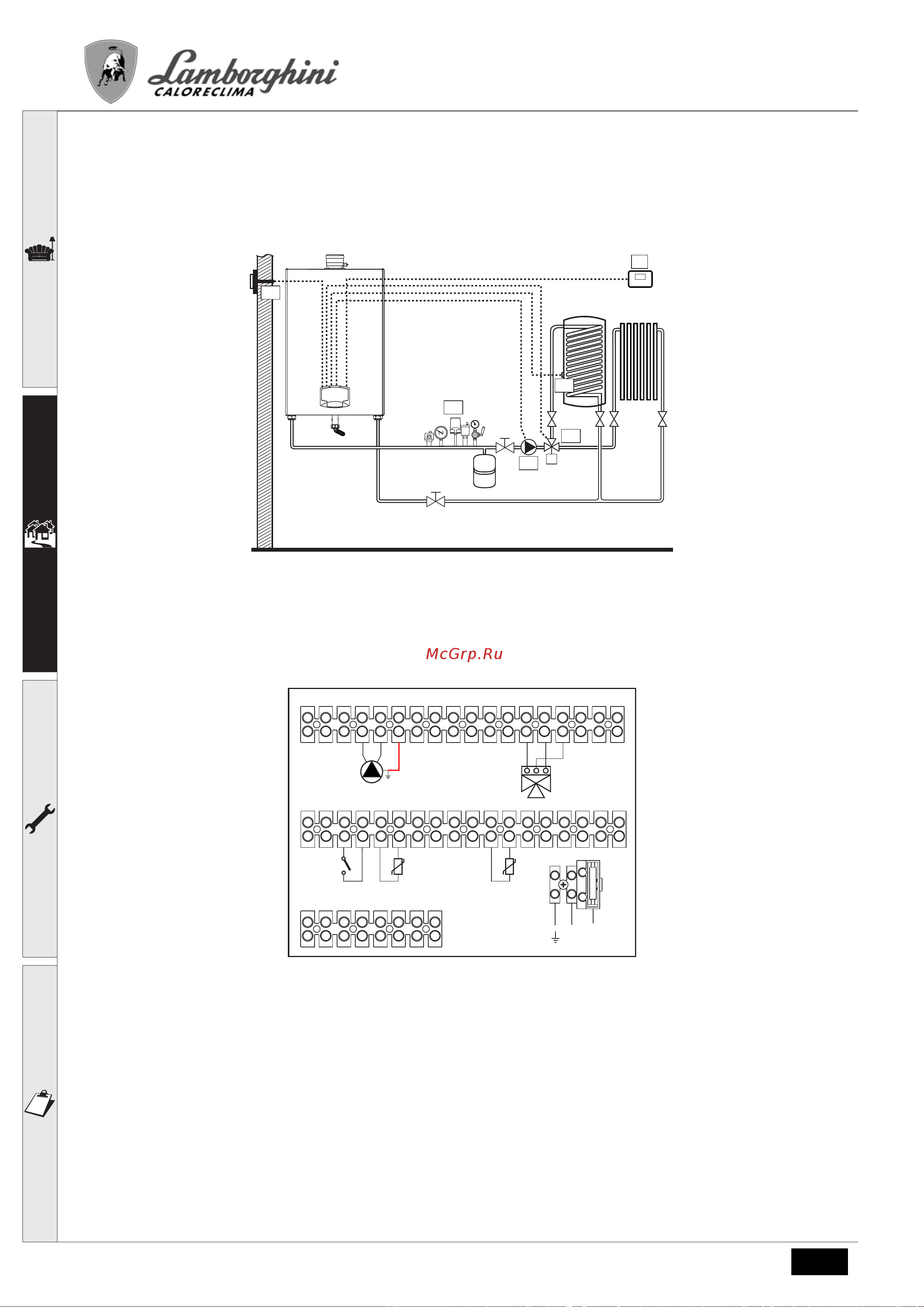

Прямой отопительный контур и контур ГВС с распределительным клапаном (3-проводной)
- Принципиальная схема
Используйте 3-проводные отводящие клапаны: ФАЗА РАЗМЫКАНИЯ 230 В - ФАЗА ЗАМЫКАНИЯ 230 В - НЕЙТРАЛЬНАЯ ФАЗА
со временем переключения (от полностью замкнутого до полностью разомкнутого) не более 90 секунд.
рис.45
- Электрические соединения
После монтажа будет необходимо выполнить необходимые электрические подключения, как показано на электрической схеме.
Вслед за этим выполните конфигурацию блока управления согласно указаниям соответствующего параграфа.
рис.46
Список обозначений
32 Циркуляционный насос системы отопления a 1-я зона (прямой контур)
72 Комнатный термостат 1-й зоны (прямого контура) b Контур бойлера
138 Датчик наружной температуры воздуха м Линия подачи
155 Датчик бойлера R Обратный контур
348 3-ходовой клапан (трехпроводной)
A = ФАЗА РАЗМЫКАНИЯ
B = НЕЙТРАЛЬНАЯ ФАЗА
C =
ФАЗА ЗАМЫКАНИЯ
I* Предохранительные устройства ISPESL (поставляются по запросу, не входят в стандартную поставку)
155
348
32
M
I*
ba
72
MR
138
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
155
L
N
32
LN
1 2 3 4 5 6 7 8 9 101112131415161718
348
CBA
72 138
