TORO W
15RU
cod. 3541S230 - Rev. 00 - 03/2019

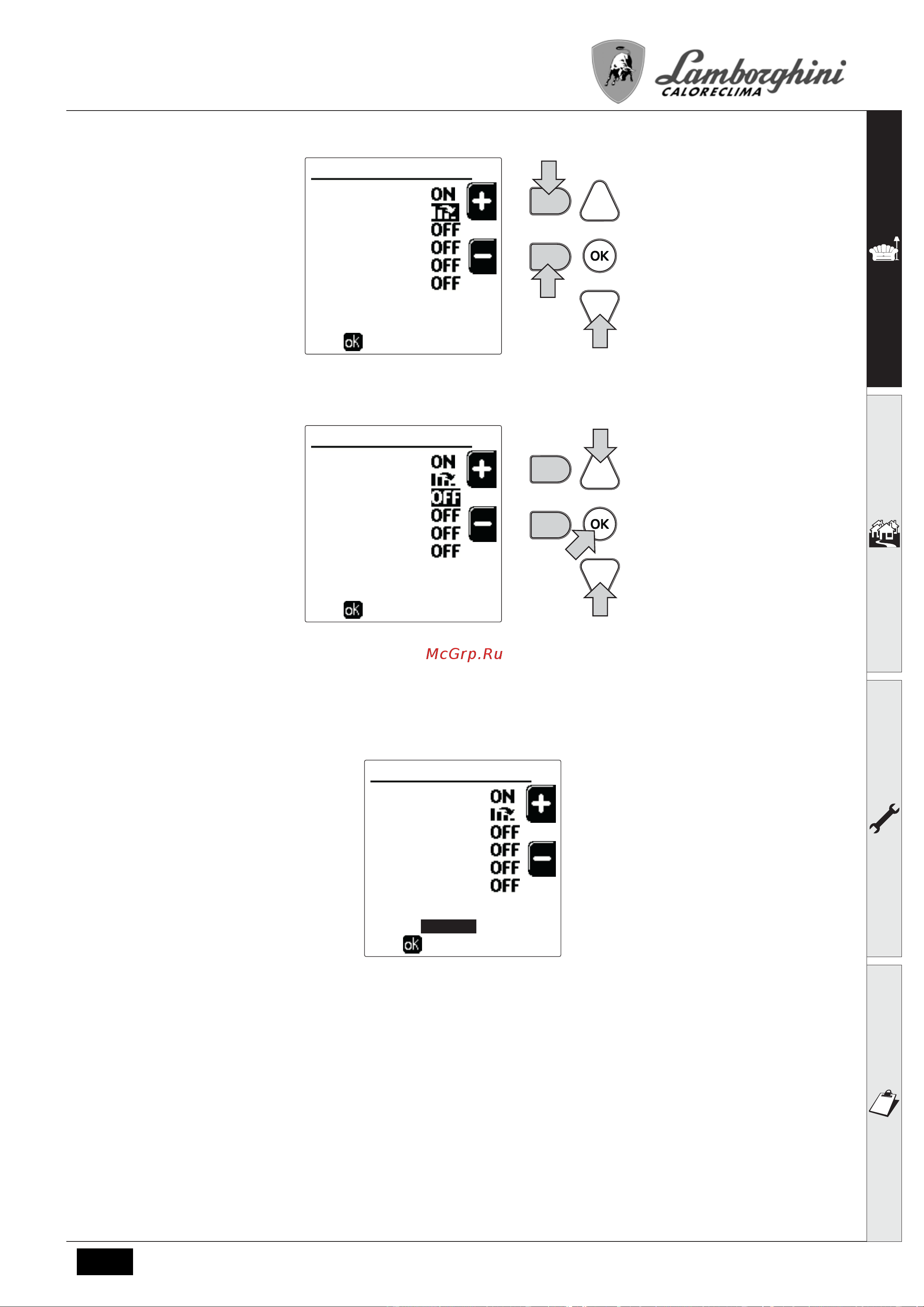

рис.22
рис.23
Когда день запрограммирован, нажмите на клавишу OK; автоматически будет выбрана позиция “Save & Exit” (рис. 24). С
помощью клавиш модификации 5 и 7 измените предыдущие настройки или нажмите OK для подтверждения: в этом случае
на дисплее вновь отобразится день (рис. 16) или интервал дней для программирования (рис. 17). Затем, выполняя эту же
процедуру, задайте программу на всю неделю.
рис.24
Если требуется запрограммировать таким же образом и следующий день, достаточно выбрать “Copy to the Next Day” и
нажать OK для подтверждения (рис. 24).
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
16:00 - 21:00
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
7
1
2
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
16:00 - 21:00
21:00 - 06:00
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
7
6
5
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Copy to the Next Day
16:00 - 21:00
21:00 - 06:00
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
Save & Exit
