TORO W
17RU
cod. 3541S230 - Rev. 00 - 03/2019
Плавающая температура
Если установлен температурный датчик наружного воздуха (факультативный), на дисплее панели управления высвечивается
соответствующий символ температуры наружного воздуха. Система регулировки котла работает по принципу “Плавающей
температуры”. В этом режиме температура отопительной системы регулируется в зависимости от внешних климатических
условий, чтобы гарантировать повышенный комфорт и экономию энергии в течение всего года. Так, при повышении
внешней
температуры понижается температура подаваемой в систему отопления воды, в зависимости от "кривой погодозависимого
регулирования”.
При регулировке согласно плавающей температуре, температура “Регулировки отопления” становится максимальной
температурой подаваемой в отопительную систему воды. Рекомендуется задать ее на максимальное значение, чтобы
позволить системе производить регулировку во всем рабочей диапазоне.
Регулировки котла должны быть выполнены квалифицированными специалистами
при его установке. Возможные изменения
параметров режима могут быть сделаны пользователем в целях обеспечения большего комфорта.

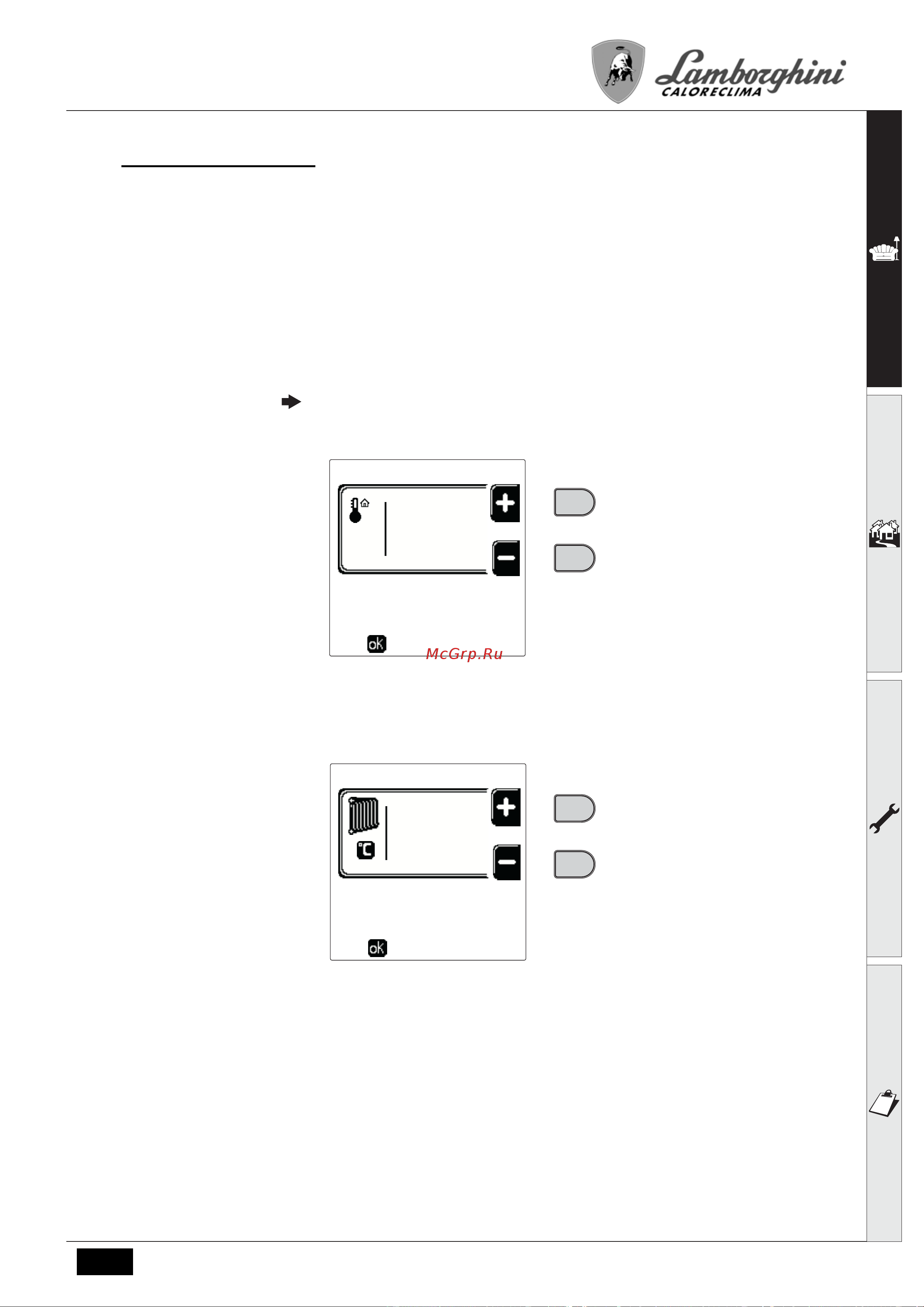

Кривая погодозависимого регулирования и смещение кривых
Войдите в MENU "USER” “CH Setpoint Reduction”. Отрегулируйте требуемую кривую от 1 до 10 в зависимости от
характеристики (рис. 28) с помощью параметра
“OTC Curve 1” и подтвердите с помощью клавиши OK.
При установке характеристики на 0, режим "плавающей температуры" отключается.
рис. 26 - Кривая погодозависимого регулирования
Отрегулируйте параллельное перемещение кривых от 20 до 60 °C (рис. 29) с помощью параметра “OTC Offset1” и
подтвердите с помощью клавиши OK.
рис.27 - Параллельное перемещение кривых
OTC Curve 1
to confirm
1
OTC Offset 1
to confirm
40
