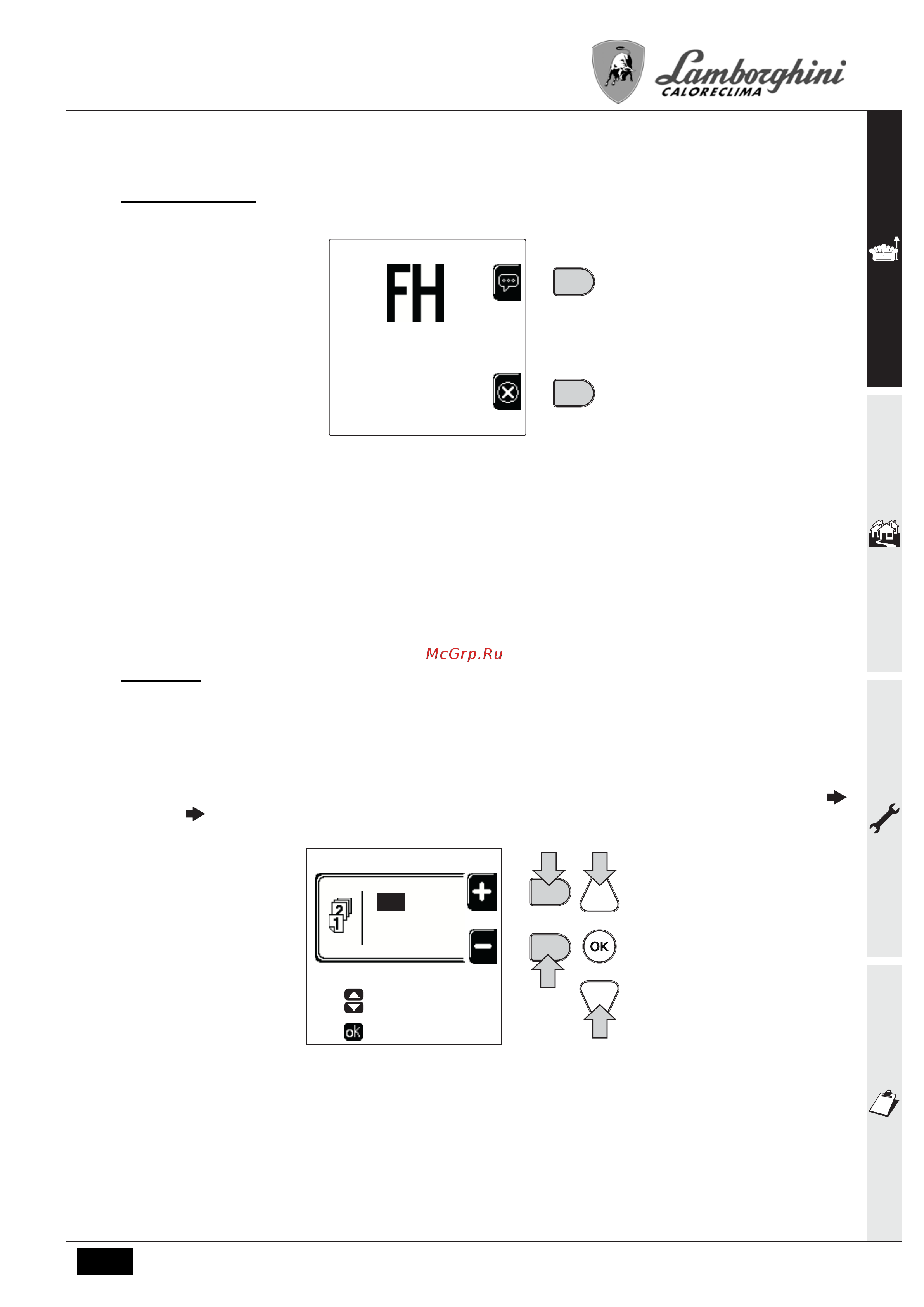

![Lamborghini TORO W 80 [9/60] Toro w](/views2/1824123/page9/bg9.png)
TORO W
9RU
cod. 3541S230 - Rev. 00 - 03/2019
1.3 Включение и выключение
Включение котла
Нажмите на кнопку включения/выключения (поз. 14 - рис.1).
рис.7 - Включение котла
Нажатием на контекстную клавишу 1 можно выбрать требуемый язык и подтвердить выбор с помощью клавиши “OK”.
Нажатием на контекстную клавишу 3 можно прервать режим FH.
Если не будет осуществлен ни один из двух предложенных вариантов, описанных ранее, действуйте следующим образом.
• В течение следующих 300 секунд на
дисплее высвечивается символ FH, обозначающий цикл спуска воздуха из системы
отопления.
• На дисплее отображается также вариант встроенного ПО (прошивки) плат.
• Откройте газовый вентиль, установленный перед котлом
• После исчезновения надписи FH котел готов к автоматическому циклу работы каждый раз при поступлении запроса
комнатному термостату.
Установки
Настройка контрастности
Чтобы настроить контрастность дисплея, необходимо нажать одновременно на контекстную клавишу 2 и клавишу OK. Вслед
за этим нажмите на клавишу поз. 5 в рис.1, чтобы усилить контрастность, или на клавишу поз. 7 в рис.1, чтобы ослабить ее.
Настройка даты и времени
Войдите в экранное окно, показанное на рис.8, выбрав навигацию в меню по следующему маршруту MENU ”USER”
“Settings” "
Set date”. Нажмите на клавиши навигации 5 и 7, чтобы выбрать значение, и затем с помощью контекстных
клавиш 1 и 2 можно его изменить. Подтвердите выбор клавишей OK.
рис.8 - Настройка даты
Display v.01
Burner Controller 1 v.01
to confirm
Set date
24 / 09
2013
to select
5
7
1
2
