TORO W
25RU
cod. 3541S230 - Rev. 00 - 03/2019

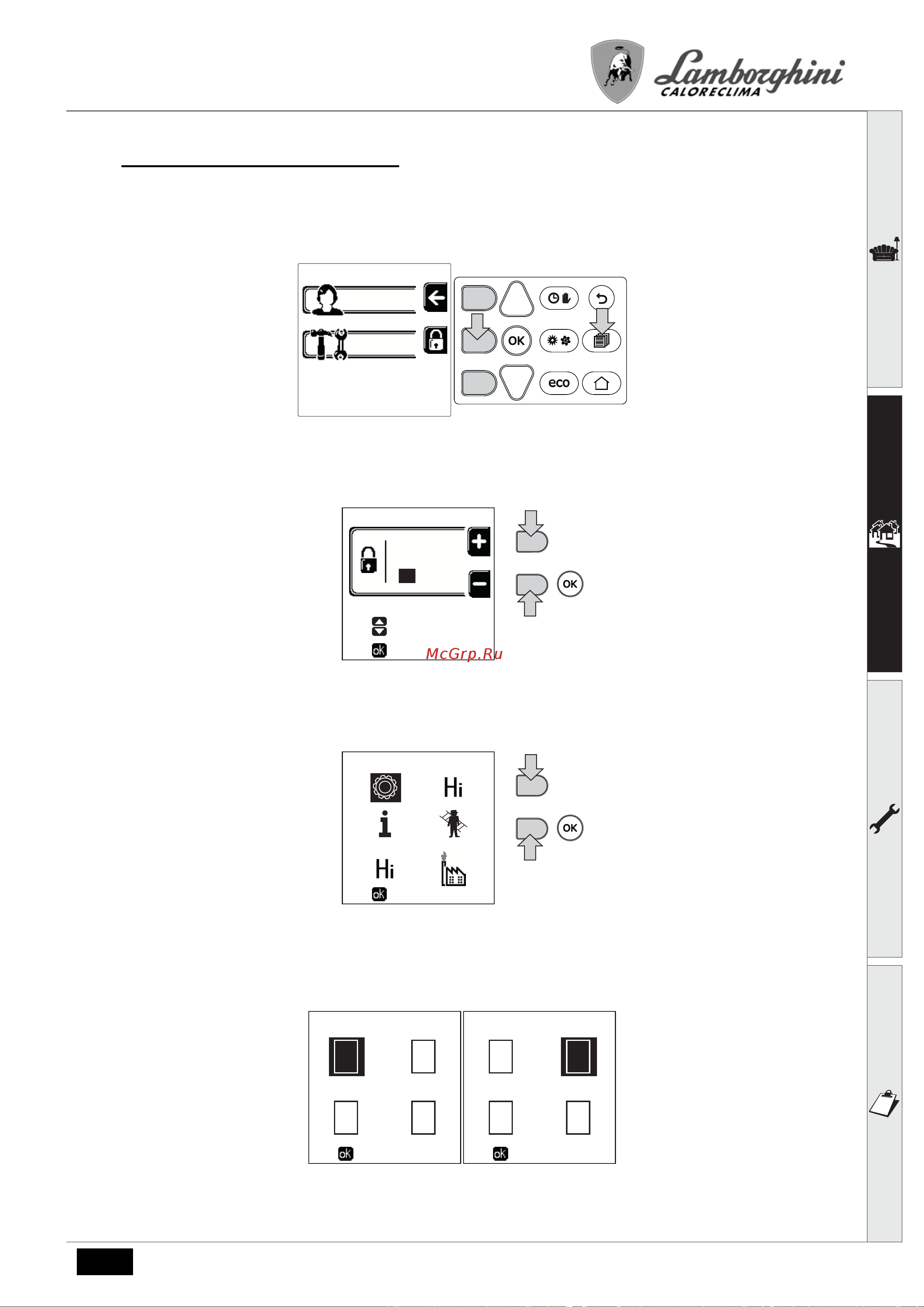

Примеры гидравлических контуров
В нижеприведенных примерах может потребоваться проверить/изменить некоторые параметры.
Для этого необходимо войти в меню «ТECHNICIAN».
В главном экранном окне (Home) нажмите на клавишу «Главного меню» (поз. 12 - рис.1).
Войдите в меню «ТECHNICIAN» путем нажатия на контекстную клавишу 2 (поз. 2 - рис.1).
рис.36
Введите код "4 1 8" с помощью контекстных клавиш 1 и 2. Подтвердите каждую цифру нажатием на
OK.
рис.37
Войдите в "PARAMETERS MENU" путем нажатия на клавишу OK.
рис.38
Войдите в "Configuration Menu" или в "Type Menu" в зависимости от изменяемого параметра, как показано в каждом примере
гидравлического контура.
рис.39
USER
TECHNICIAN
MENU
2
12
to confirm
Technician menu
0 X X
to select
1
2
Insert code:
to confirm
PARAMETERS MODE
1
2
to confirm
Type Menu
b
P.
Po
to confirm
Configuration Menu
b
P.
Po
