TORO W
18 RU
cod. 3541S230 - Rev. 00 - 03/2019
Если температура в помещении оказывается ниже желаемой, рекомендуется выбрать кривую более высокого порядка и
наоборот. Действуйте, увеличивая или уменьшая на одну единицу порядок кривой и оценивая, каким образом это скажется
на величине температуры в помещении.

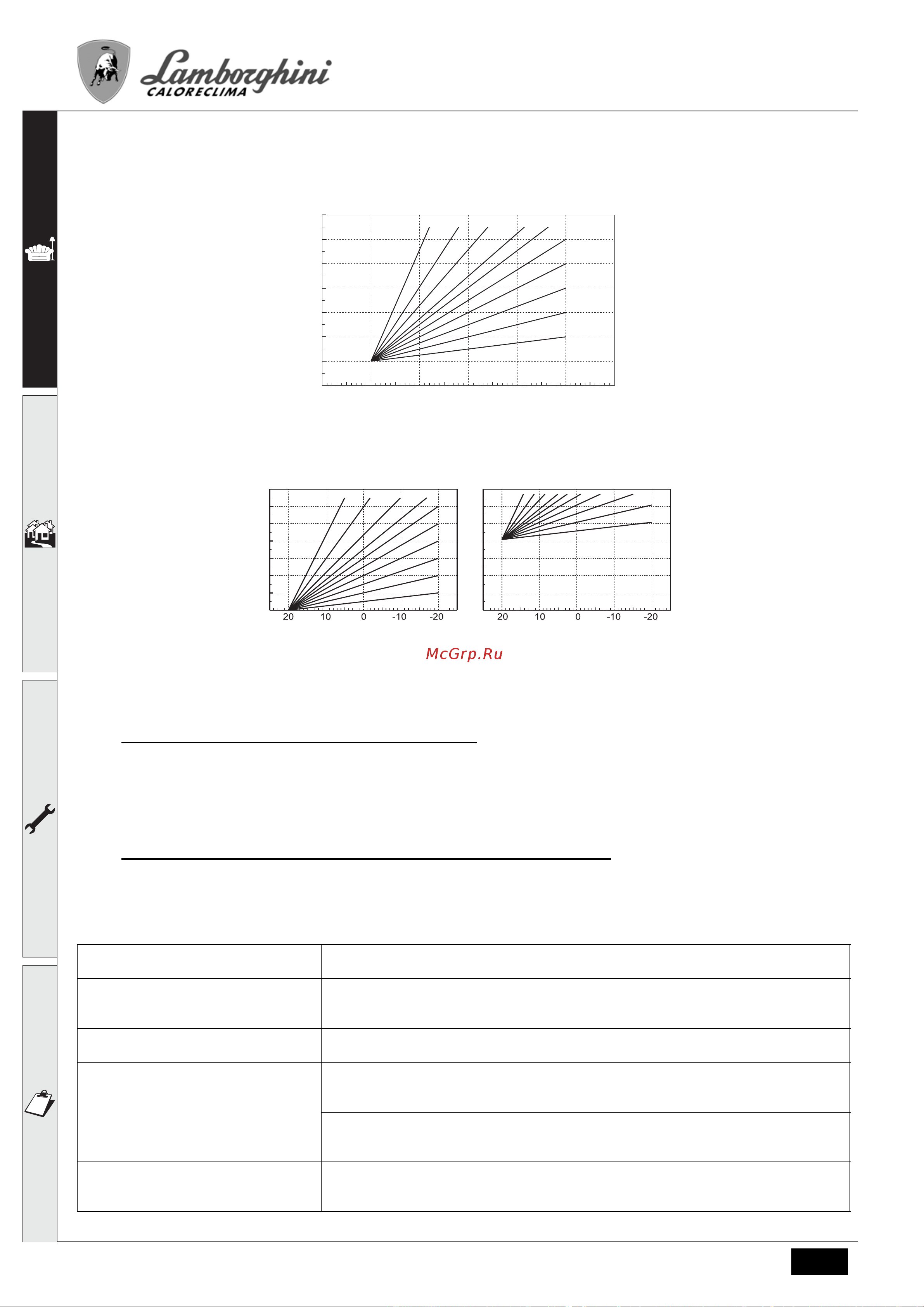

рис. 28 - Кривые погодозависимого регулирования
рис. 29 - Пример параллельного перемещения кривых погодозависимого регулирования
A
Этот параметр используется только в случае активации программирования рабочего графика. См. ***
'Программирование графика работы по часам' on page 13 ***
Наружная температура регулирования ВЫКЛ.
Войдите в меню “Нар Темп Отопл Выкл”, чтобы активировать функцию: от 7°C до 30°C.
В активном состоянии эта функция отключает запрос на отопление каждый раз, когда температура, измеренная наружным
датчиком, превышает запрограммированное значение.
Запрос на отопление вновь активируется, как только температура, измеренная наружным датчиком, окажется ниже
запрограммированного значения.
Регулировка с дистанционного пульта управления с таймером
A
Если к котлу подключено устройство дистанционного управления с таймером (опция), вышеописанные регулировки
производятся в соответствии с указаниями, приведенными в таблица 1.
Таблица 1
Регулировка температуры воды в
системе отопления
Регулировку можно осуществлять как через меню пульта ДУ с таймером, так и с панели
управления котла.
Регулировка температуры в системе
ГВС (с установленным
факультативным бойлером)
Регулировку можно осуществлять как через меню пульта ДУ с таймером, так и с панели
управления котла.
Переключение режимов "Лето"/
"Зима
"
Режим Лето является приоритетным по отношению к возможному запросу от устройства
ДУ с таймером.
Выбор режимов "Экономия"/
"Комфорт" (с установленным
факультативным бойлером)
При отключении режима ГВС с пульта ДУ с таймером котел устанавливается в режим
"Экономия" (Eco). При таких условиях клавиша поз. 10 - рис.1 на панели котла будет
нерабочей.
При включении
режима ГВС с устройства ДУ с таймером котел устанавливается в режим
"Комфорт" (Comfort). При таких условиях клавишей поз. 10 - рис.1 на панели котла можно
будет выбрать один из двух режимов.
Плавающая температура Регулировкой согласно плавающей температуре можно управлять как устройством ДУ с
таймером, так и платой котла: приоритетом для управления плавающей температурой
является плата котла.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
5
6
8
9
10
7
OFFSET = 20 OFFSET = 60
