TORO W
29RU
cod. 3541S230 - Rev. 00 - 03/2019
- Параметры
Каждая система нуждается в различной настройке параметров. Необходимо следовать приведенной далее процедуре.
Меню "Параметры - Конфигурация"
Проверьте/измените параметр b02 в меню "Прозрачных параметров" на 8.
Проверьте/измените параметр b08 в меню "Прозрачных параметров" на 1.
Проверьте/измените параметры b04, b05 и b06 меню "Прозрачных параметров" в соответствии со значениями,
приведенными в таблице *** 'Меню
«Параметры - Конфигурация»' on page 42 ***.
- Факультативные возможности

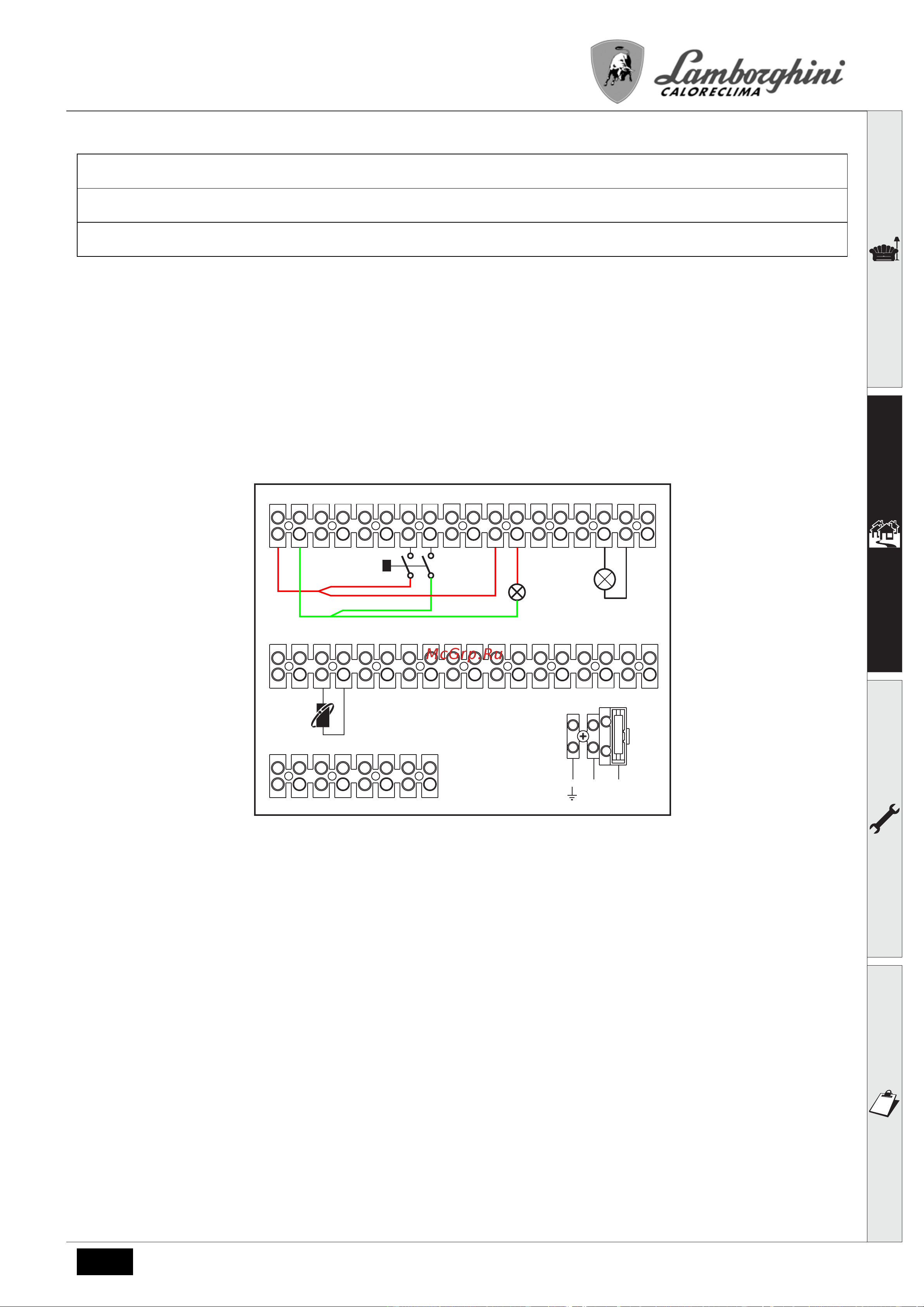

Помимо электрических подключений, показанных на предыдущем рисунке (необходимых для этой конфигурации
отопительной системы) существуют опции, которые не требуют настроек.
Список обозначений
Для работы с плавающей температурой необходимо приобрести факультативный датчик внешней температуры, арт.
013018X0
В случае использования датчика бойлера (не входящего в комплект поставки) необходимо приобрести факультативный
датчик NTC арт. 1KWMA11W (2 м) или арт. 043005X0 (5
м).
В случае использования термостата бойлера (не входящего в комплект поставки) необходимо приобрести
факультативный набор, арт. 013017X0 (подключить вместо датчика бойлера)
139 Дистанционное управление: может быть установлено вместо 72 для управления запросами 1-й зоны (прямого контура)
301 Индикация неполадки (выходной сигнал сухого контакта): на примере показано подключение лампы при 230 В пер.т.
302 Входной
сигнал дистанционного сброса (230 В пер.т.): на примере показано подключение двухполюсного выключателя при
230 В пер.т., который позволит устранить неисправность, типа блокировки.
357 Индикация неполадки (230 В пер.т.): на примере показано подключение лампы на 230 В пер.т.
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
1 2 3 4 5 6 7 8 9 101112131415161718
LN
301
302
139
357
LN
