TORO W
38 RU
cod. 3541S230 - Rev. 00 - 03/2019
Таблица 4Таблица принадлежностей
Примеры расчетов
TORO W 60: имеющийся напор 77 Па
5 метров ТРУБЫ Ø80 + 3 КОЛЕНА Ø80 = (5 x 4,8) + (3 x 10)= 55<77 = OK
8 метров ТРУБЫ Ø80 + 6 КОЛЕН Ø80 = (8 x 4,8) + (6 x 10)= 100<77 = НЕТ
2.7 Подсоединение трубы для слива конденсата
ПРЕДУПРЕЖДЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Котел оборудован сифоном для слива конденсата. Придерживайтесь следующих инструкций для выполнения монтажа.
1. Закрепите сифон.
2. Перед подключением шланга к выпускной системе заполните сифон водой.
3. Подсоедините шланг от сифона к системе слива конденсата.
Стоки, подключенные к канализации, должны быть устойчивы к кислотному конденсату.
Если слив конденсата не подключен к системе отвода
сточных вод, необходимо установить нейтрализатор.
B
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ АППАРАТ С ПУСТЫМ
СИФОНОМ!
В ПРОТИВНОМ СЛУЧАЕ СУЩЕСТВУЕТ ОПАСНОСТЬ УДУШЕНИЯ
ВСЛЕДСТВИЕ УТЕЧКИ УГАРНОГО ГАЗА.
НЕОБХОДИМО ПОДКЛЮЧИТЬ СЛИВ КОНДЕНСАТА К
КАНАЛИЗАЦИОННОЙ СИСТЕМЕ ТАК, ЧТОБЫ СОДЕРЖАЩАЯСЯ В НЕМ
ЖИДКОСТЬ НЕ МОГЛА ЗАМЕРЗНУТЬ.

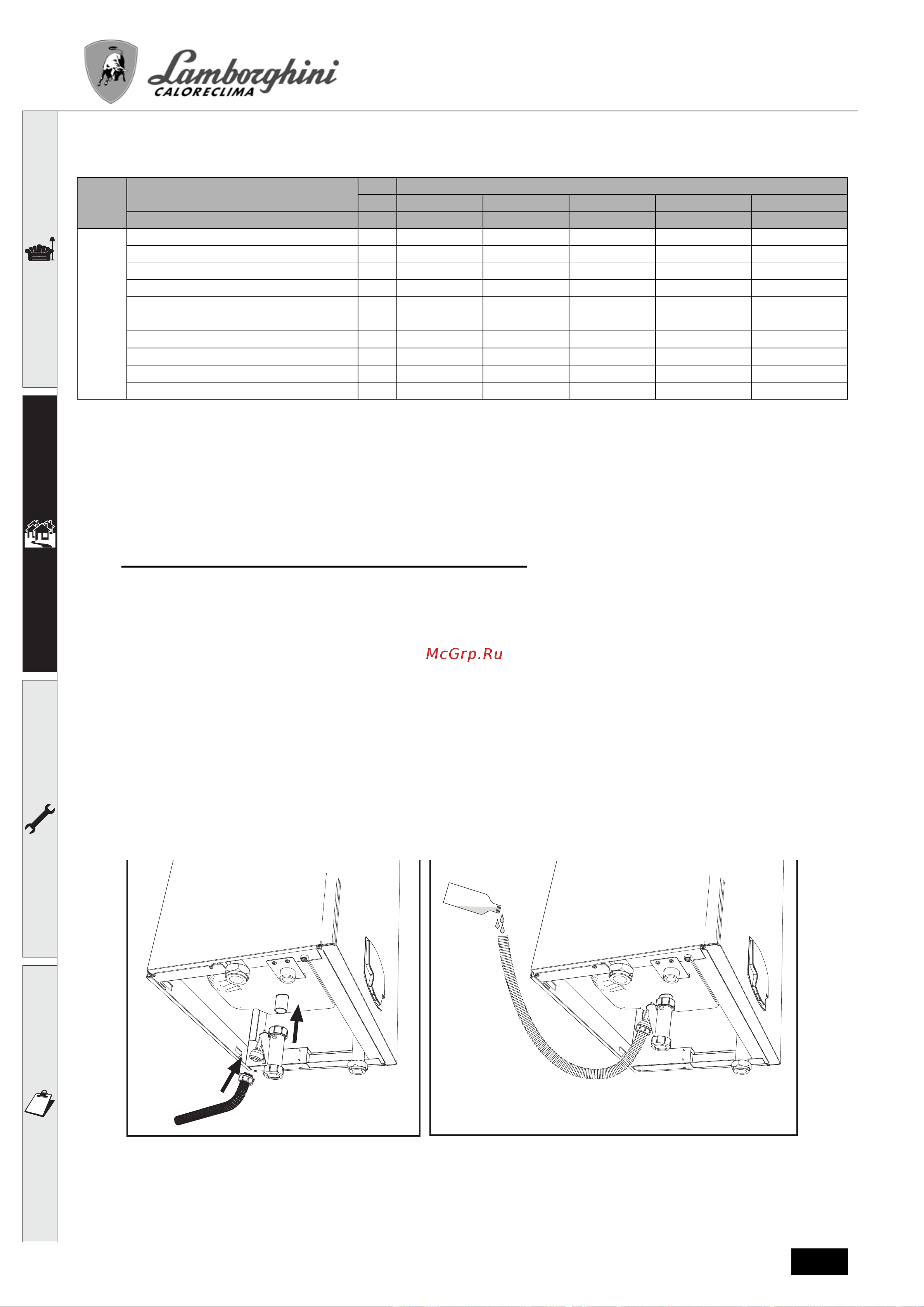

рис. 54- Подсоединение трубы для слива конденсата
МОДЕЛИ
TORO W 60 TORO W 80 TORO W 99 TORO W 120 TORO W 150
Максимально допустимый напор (Па) 77 166 147 199 235
Ø80
ТРУБА 1 М с внешн./внутр. резьбой 4,8 7,5 11,9 16,0 24,5
ТРУБА 0,5 М с внешн./внутр. резьбой 2,4 3,8 6 8 12,3
КОЛЕНО 90° 10 17 28 39 63
КОЛЕНО 45° 5 8,5 14 19,5 31,5
ОГОЛОВОК
Ø100
ТРУБА 1 М с внешн./внутр. резьбой 1,6 2,5 4 5,4 8,2
ТРУБА 0,5 М с внешн./внутр. резьбой 0,8 1,3 2 2,7 4,1
КОЛЕНО 90° 5 7 12 16 26
КОЛЕНО 45° 2,5 3,5 6 8 13
ОГОЛОВОК
0,5lt
