TORO W
41RU
cod. 3541S230 - Rev. 00 - 03/2019
Активация тестового режима TEST
Войдите в окно, изображенное на рис.58, двигаясь в меню по маршруту MENU "USER” Maintenance Test Mode
Installer Test mode
”.
Котел включается, постепенно достигая максимальной мощности отопления (Range Rated), которая задается в соответствии
с указаниями из следующего параграфа.
На дисплее отображается текущая и заданная мощность
отопления.

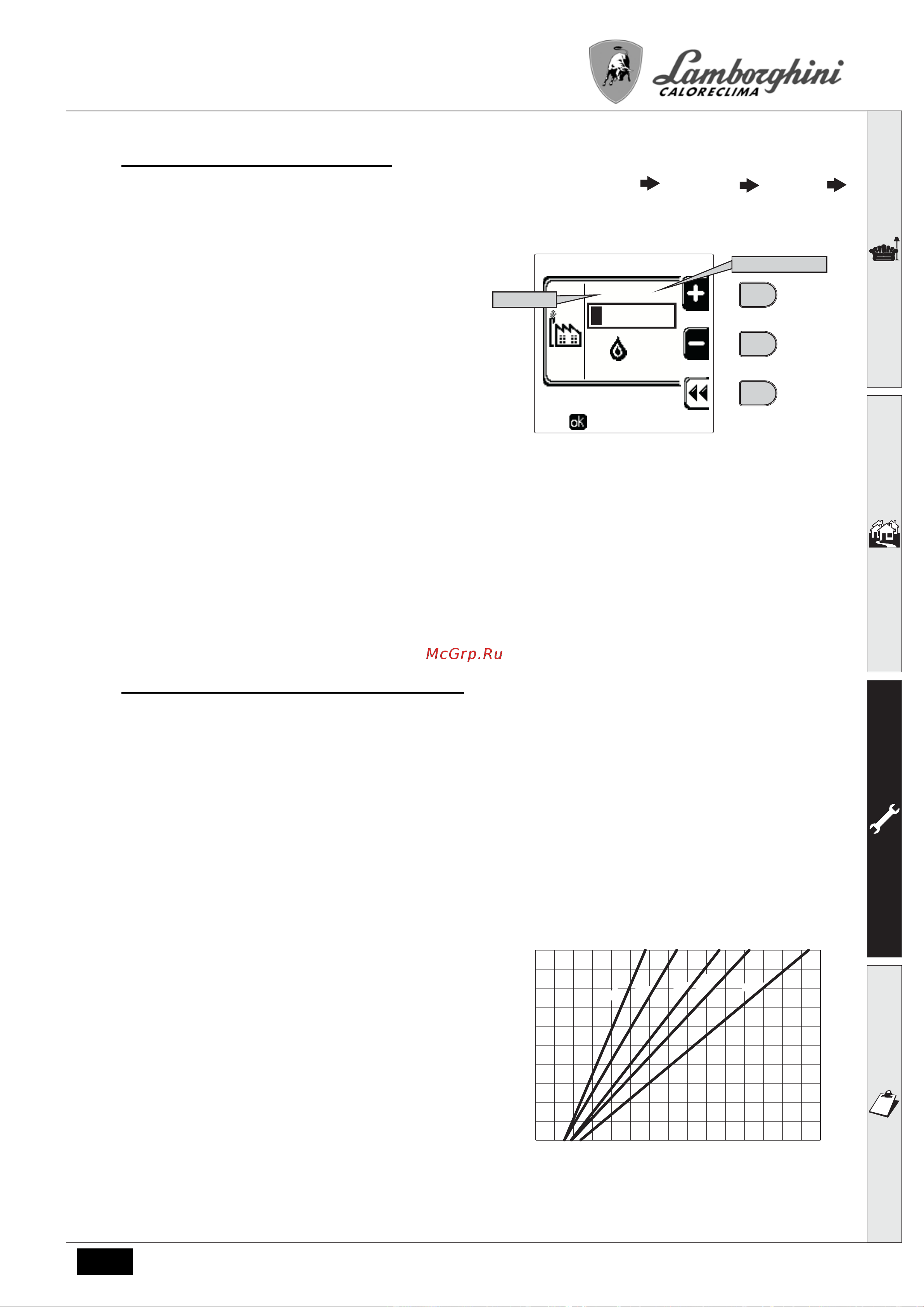

рис. 58 - Тестовый режим TEST (пример: мощность отопления = 80%)
Используйте контекстные клавиши 1 и 2, чтобы увеличить максимальную мощность.
Чтобы отключить тестовый режим TEST,нажмите на контекстную клавишу 3.
Режим TEST в любом случае автоматически отключится
через 15 минут.
A
Для выхода из режима тестирования, после его активации, рекомендуется отключать функцию исключительно
нажатием клавиши "Stop Test".
КАТЕГОРИЧЕСКИ ИЗБЕГАЙТЕ ОТКЛЮЧАТЬ ЭЛЕКТРОПИТАНИЕ КОТЛОВ ВО ВРЕМЯ ТЕСТИРОВАНИЯ.
Если это произойдет, то при подаче электрического питания система не распознает дезактивацию режима
тестирования и начнет работать, как если бы она была в режиме тестирования, а не в режиме
нормального запроса
на отопление.
Регулировка расхода тепла (RANGE RATED)
A
Этот котел относится к типу “RANGE RATED” (в соответствии со стандартом EN 483) и позволяет регулировать
вырабатываемую мощность в соответствии с фактическими потребностями обслуживаемой отопительной системы,
как указано далее:
Включите котел в тестовом режиме TEST (см. sez. 3.1).
Используйте контекстные клавиши 1 и 2 для увеличения или уменьшения теплопроизводительности (минимальная =
00, максимальная = 100). См. диаграммуРегулировка теплопроизводительности” (рис. 59).
Нажатием
на кнопку OK (поз. 6 - рис.1) подтвердите только что заданную теплопроизводительность. Выйдите из
тестового режима TEST (см. sez. 3.1).
После настройки желаемой теплопроизводительности запишите ее значение на наклейке, входящей в комплектацию, и
нанесите ее на котел под табличкой с заводскими данными. Все последующие проверки и настройки следует проводить с
учетом заданного значения.
A
РАСХОД ТЕПЛА, АДАПТИРОВАННЫЙ ТАКИМ ОБРАЗОМ, ГАРАНТИРУЕТ ПОДДЕРЖАНИЕ КПД,
ЗАЯВЛЕННОГО В cap. 4.4 "Таблица технических данных"
Диаграмма регулировки расхода тепла
A = кВт - B = Параметр электронной платы
рис.59
Save CH max
Installer Test Mode
Stop Test
1:
12% 80%
RANGE RATED
CURRENT
100
90
80
70
60
50
40
30
20
10
0
A
B
0 20 40 60 80 100 120 140
60
80
99
120
150
