TORO W
14 RU
cod. 3541S230 - Rev. 00 - 03/2019

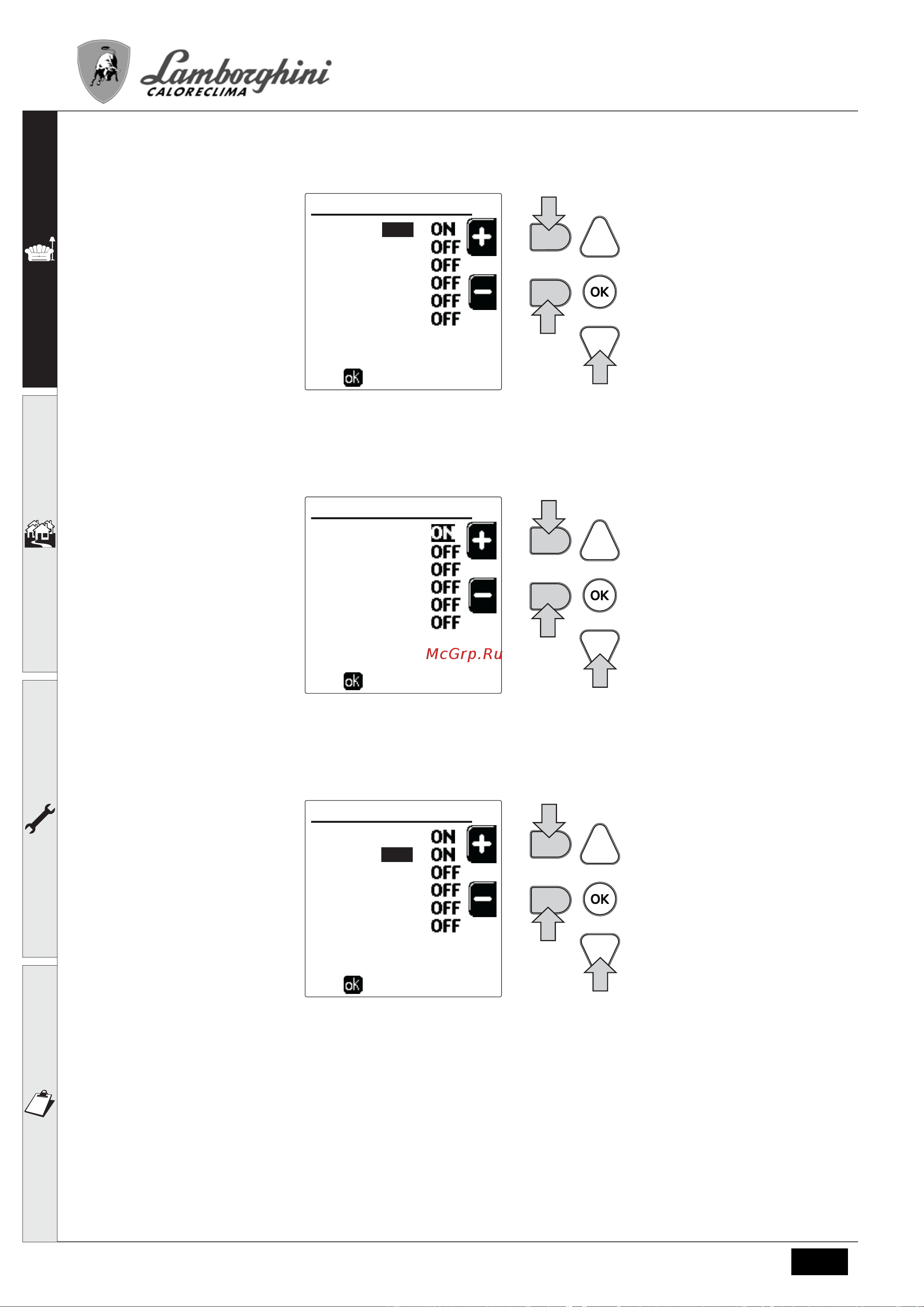

Нажатием на клавишу навигации 7 перейдите на расписание окончания первого временного диапазона (рис.19) и задайте
его на требуемое значение с помощью контекстных клавиш 1 и 2.
рис.19
Нажатием на клавишу навигации 7 и используя контекстные клавиши 1 и 2 задайте рабочий режим на первый временной
диапазон (рис. 20)
рис.20
Затем нажмите на клавишу навигации 7, чтобы задать (в случае необходимости
) следующие временные диапазоны (рис.21,
рис.22 и рис.23).
рис.21
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
7
1
2
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
7
1
2
to confirm
Scheduler Set
2.
3.
4.
5.
6.
1.
Save & Exit
Copy to the Next Day
16:00 - 21:00
--:-- - --:--
--:-- - --:--
--:-- - --:--
--:-- - --:--
06:00 - 16:00
7
1
2
